曜越CTE Form Factor设计
曜越专为追求优秀散热所打造的新架构──曜越CTE (Centralized Thermal Efficiency) Form Factor设计，旨在实现「高效能集聚散热」。其设计理念为将主板旋转使I/O朝上安装，使得显卡能90度垂直插在主板上，摆放位置靠近后面板，CPU位置贴近前面板更好的进入冷空气。此新架构让CPU和显卡拥有各自独立的散热风道。通过机箱前、后方与下方安装的风扇形成冷空气三面进气，同时机箱上方排出热气形成热对流提升散热效果。曜越CTE Form Factor设计采用主动式散热，让热源大幅度地靠近吸入的冷空气并安装风扇加强进气量，配合烟囱效应钢化系统整体散热效能，同时满足玩家对高端硬件优异散热系统的需求！
图片仅供参考
曜越专为追求优秀散热表现所打造的新架构──曜越CTE (Centralized Thermal Efficiency) Form Factor设计，旨在实现「 高效能集聚散热 」。
曜越CTE Form Factor机箱系列，优化风流散热通道 将主板位置旋转90度，跳脱传统设计的机箱散热配置
影片仅供参考
CTE C700机箱将主要热源移近进气口，达到精准散热: 将CPU摆放靠近前面板，且将GPU摆放靠近前面板，且将显示卡靠近后面板，以提供独立的散热风道。
影片仅供参考
主动散热!通过上述的设计摆放，提升进出气效率、钢化系统散热效能，满足玩家对高端硬件优秀散热的需求。
影片仅供参考

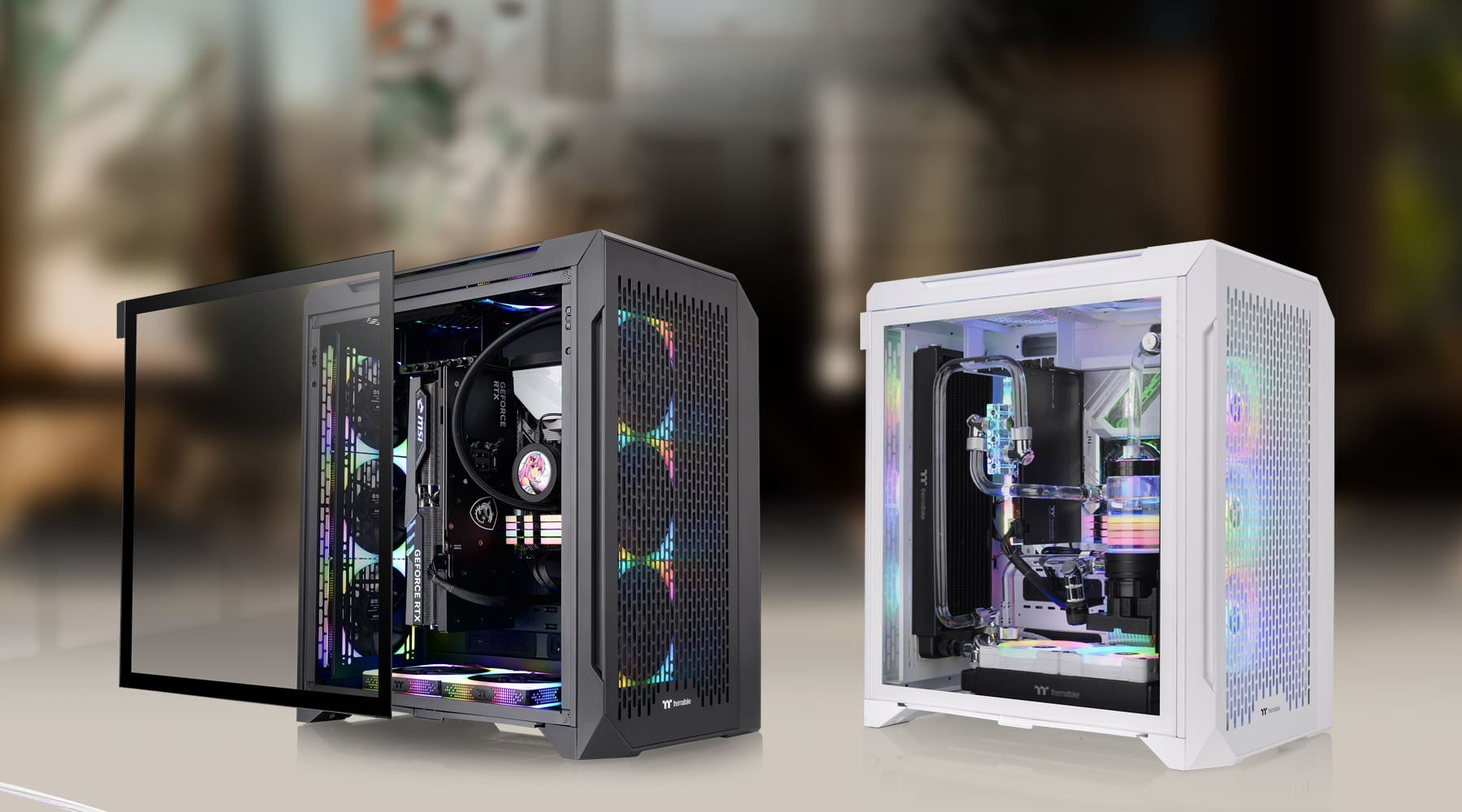

完美平衡机箱设计美学及实用功能

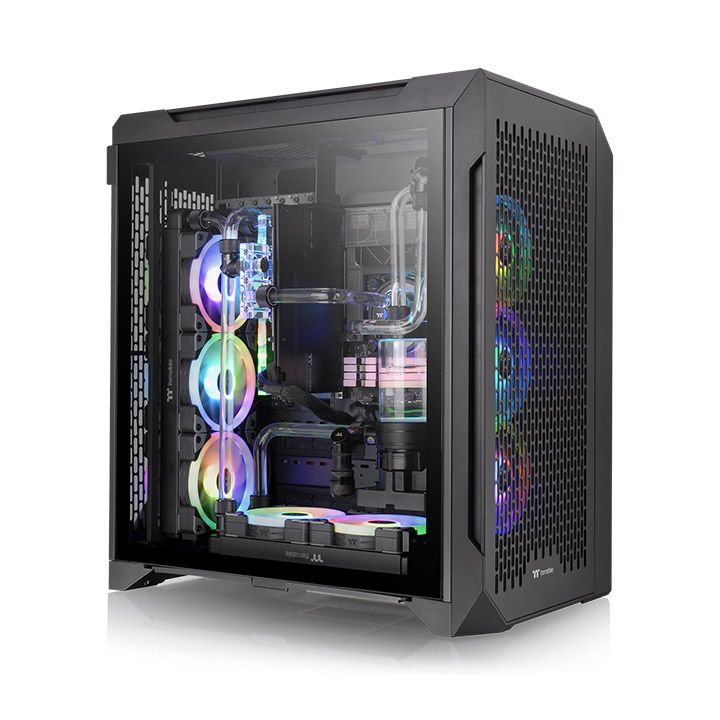

CTE C700 Air 是曜越全新设计CTE Form Factor系列中，支持至E-ATX主板的中直立式机箱，旨在提供更大气流、并为计算机重要零件提供更好的散热。其内置了三个140mm CT140 系统散热风扇，并且可以在机箱的前方及后方支持至420mm 的一体式水冷散热器。其双腔设计让玩家展示组装系统的同时提供充足的空间容纳各种散热零组件，可于机箱前后方、底部和右侧的风扇支架以及上方的风扇凹槽容纳多达 12 个120mm风扇或11个140mm风扇。 CTE C700 Air还有许多细节如：可替换的PCI-E插槽、可拆式滤网、水箱支架以及有助于理线的魔鬼毡束线带。无论您是PC爱好者或是 在寻找定制化水冷散热配置机箱的玩家，CTE C700 Air 是您的不二选择!

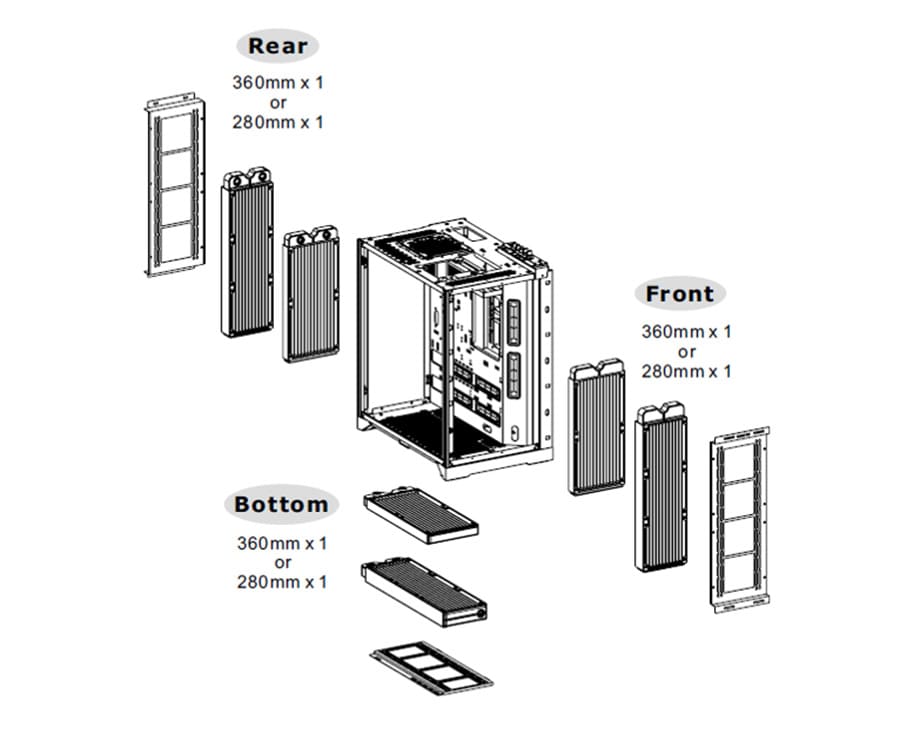

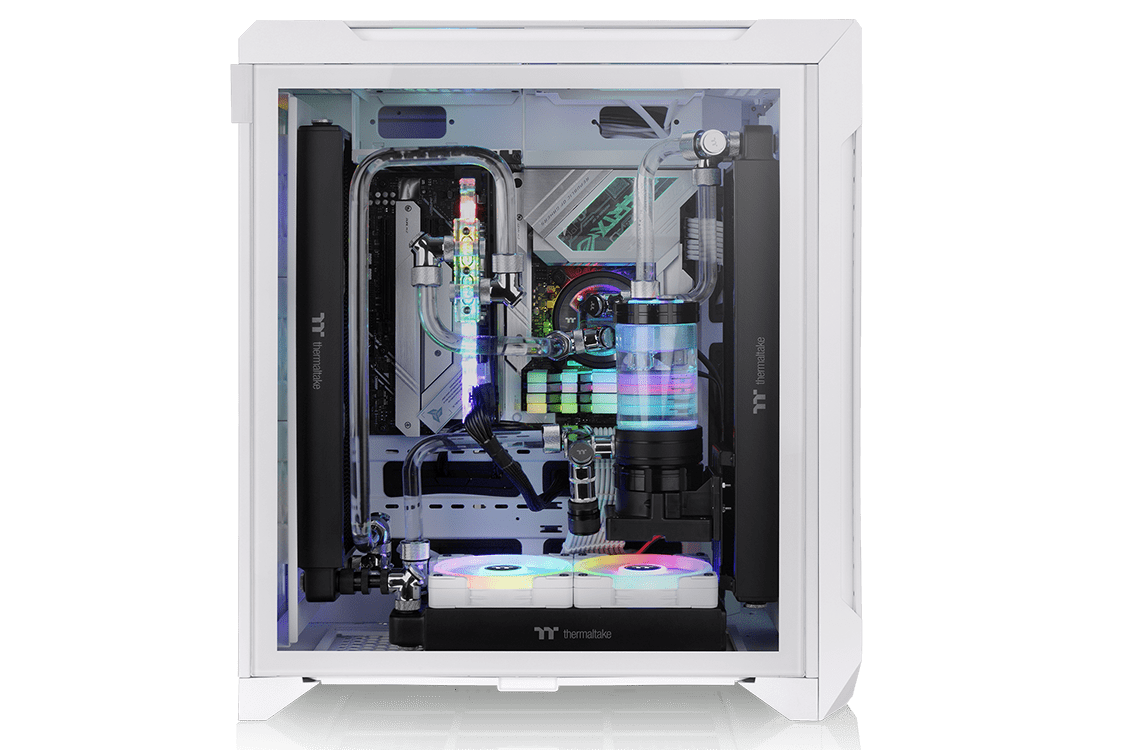

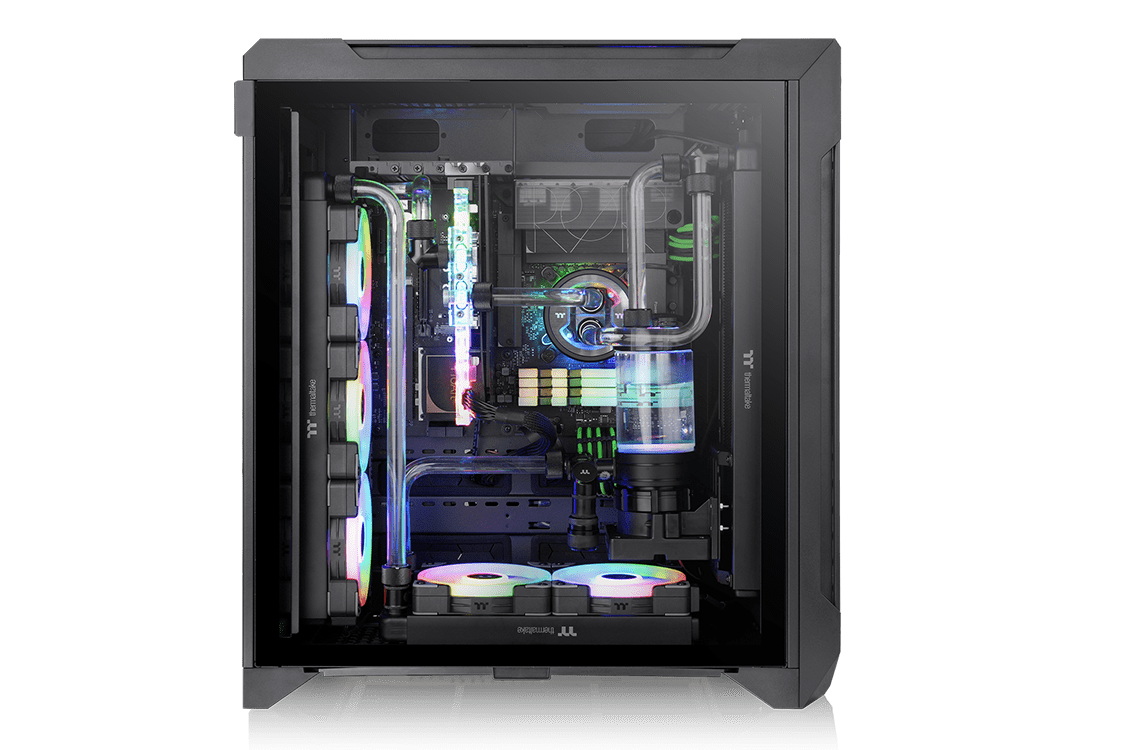

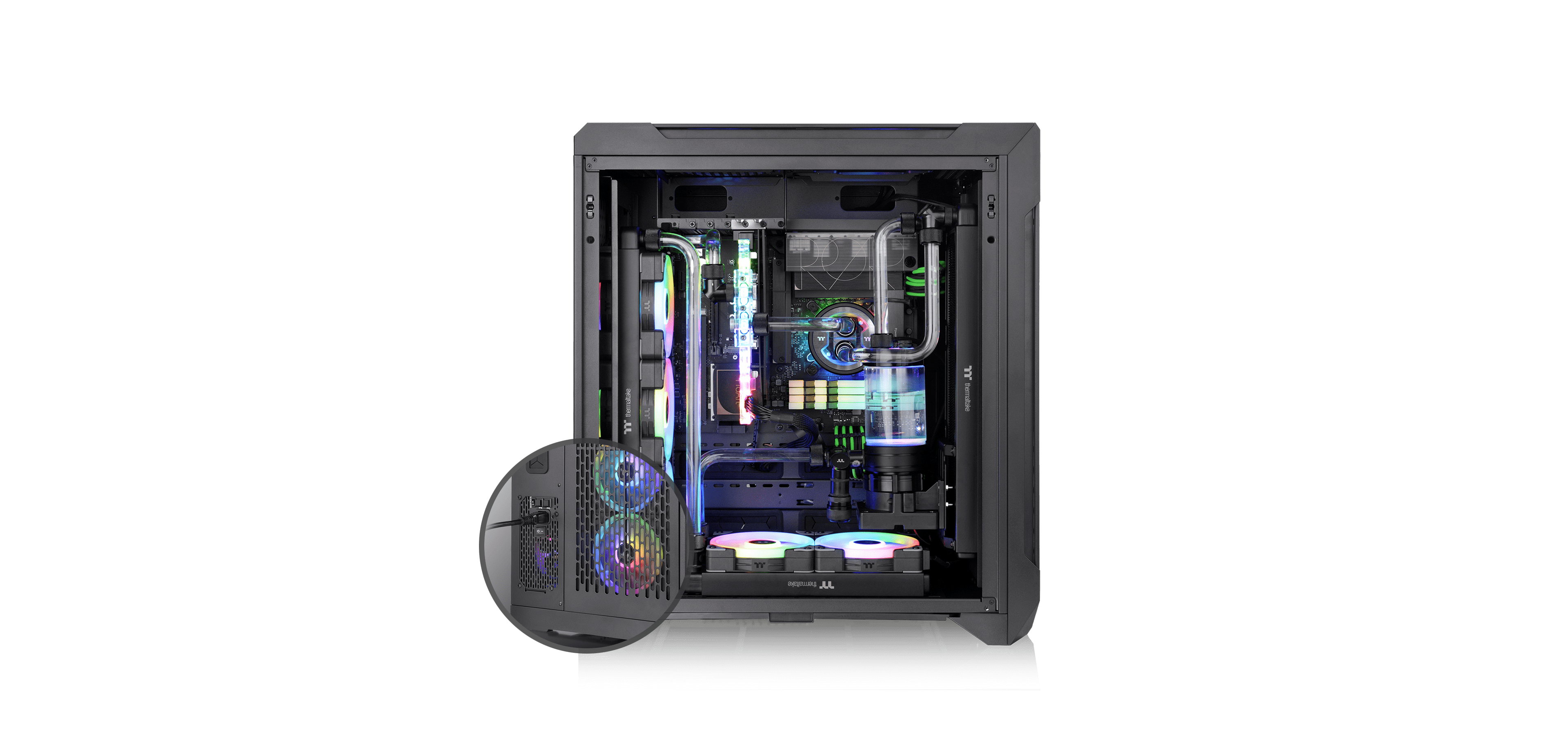

支援大尺寸水冷排

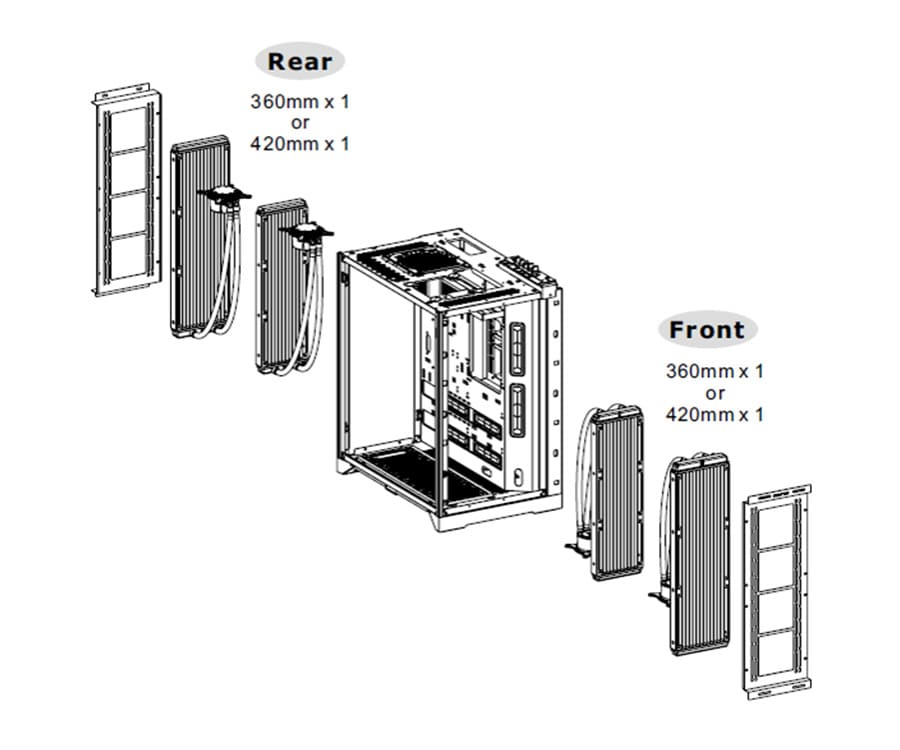

CTE C700 Air中直立式机箱专为喜欢定制化水冷散热的玩家打造，可以于机箱内部多个位置选择安装大尺寸的水冷排: 机箱前后方及下方可以安装至360mm的DIY水冷排、机箱前后方则支持至420mm一体式水冷散热器，创造建构系统上的更多可能。
图片仅供参考
出色的内部扩充容纳所有梦想零组件!
为了满足各种高端散热需求，玩家可以在多个位置安装散热零件：机箱内部最多可安装12个120mm风扇或11个140mm风扇、 前后可安装360mm的水冷排(或安装420mm的一体式水冷在机箱前后方) 。此外，机箱前后方、底部及右侧的风扇支架、及顶部风扇凹槽的位置可以让玩家轻松安装所需要的散热零件。
后方风扇支架
前方风扇支架
机箱顶部凹槽
机箱右侧
底部
内置三颗强力风扇 尽情追风无法挡
CTE C700 Air 中直立式机箱在前方、后方和上方内建三个 140mm PWM 风扇，提升了风量及风压。
全新的机箱风扇让您轻松匹配!
曜越推出全新 CT 系列风扇，让玩家可以选择黑色或白色、RGB或不发光，来搭配各种配色的计算机系统。
不用麻烦了! 我们都帮你测试过了!
为确保产品的高质量，曜越科技坚持在严苛的条件下，对我们的产品进行压力测试。我们将CTE C700 Air 中直立式机箱安装高端的处理器、显示适配器、主板，以高规格进行了三十分钟的满载测试，能更了解机箱在极限应用情况下的性能表现。
Test System
- Chassis：CTE C700 Air Snow
- Motherboard：ASUS ROG MAXIMUS Z790 APEX
- CPU：Intel® Core™ i9-13900K Processor (TDP 253W)
- GPU：ASUS ROG Strix GeForce RTX® 4090 OC 24GB GDDR6X
- RAM：TOUGHRAM Z-ONE RGB D5(16G x 2)
- SSD：Seagate SSD 120G
- PSU：Toughpower GF3 1200W - TT Premium Edition
- CPU Cooler：TOUGHLIQUID Ultra 420 AIO Liquid Cooler
- FANs：
AIO:TOUGHFAN 140mm x 3 (2000rpm)
Chassis: CT 140mm x 7 (1500 rpm)
(Top x 2 , Rear x 3, Bottom x 2 )
CPU & GPU Thermal Stress Test
CTE C700 Air
独特设计打造绝佳散热效果
透过热显像仪可以看到: 受益于机箱高效的透风设计以及标配三颗全新CT140 散热风扇的优异散热性能，CTE C700 Air中直立式机箱即便在高端硬件的高压测试之下仍能保持相对低的温度，维持系统的顺畅运作
Idle
Full Load
显卡弹性摆放 横竖全由您做主

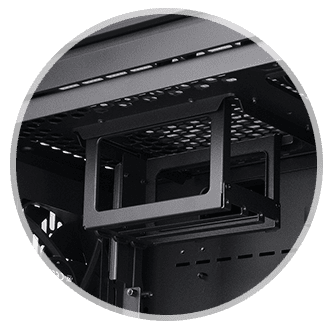

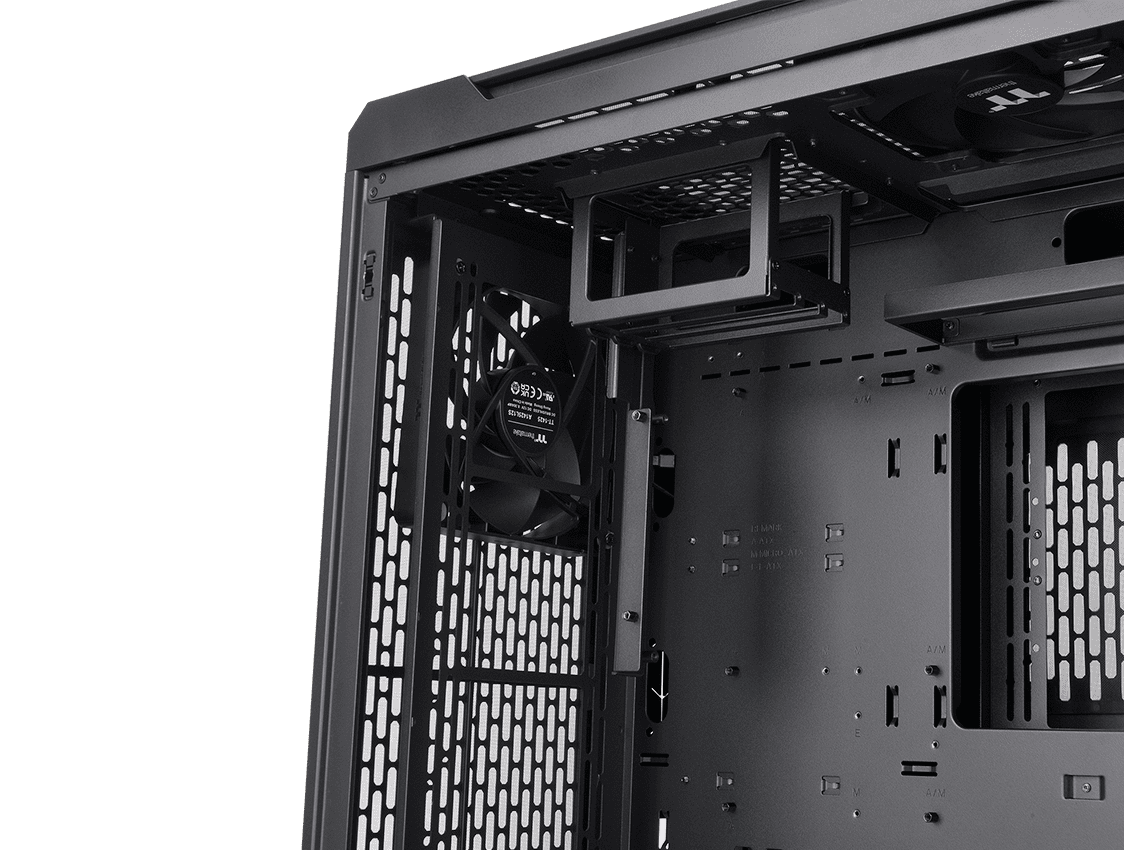

配备两个不同的PCI-E插槽，玩家可自由选择垂直或水平摆放显示适配器，依个人喜好调整系统的空间利用。如果玩家选择垂直摆放显卡的话，可以使用随附的延长线转接架，90度或180度的延长线都能轻松安装。
图片仅供参考
优异内部扩充 优秀散热方案

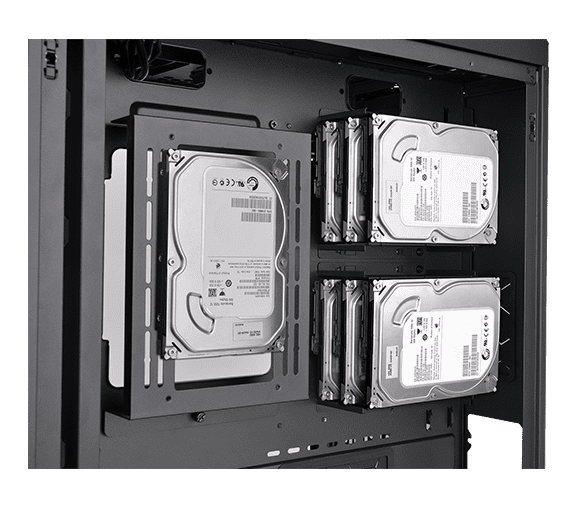

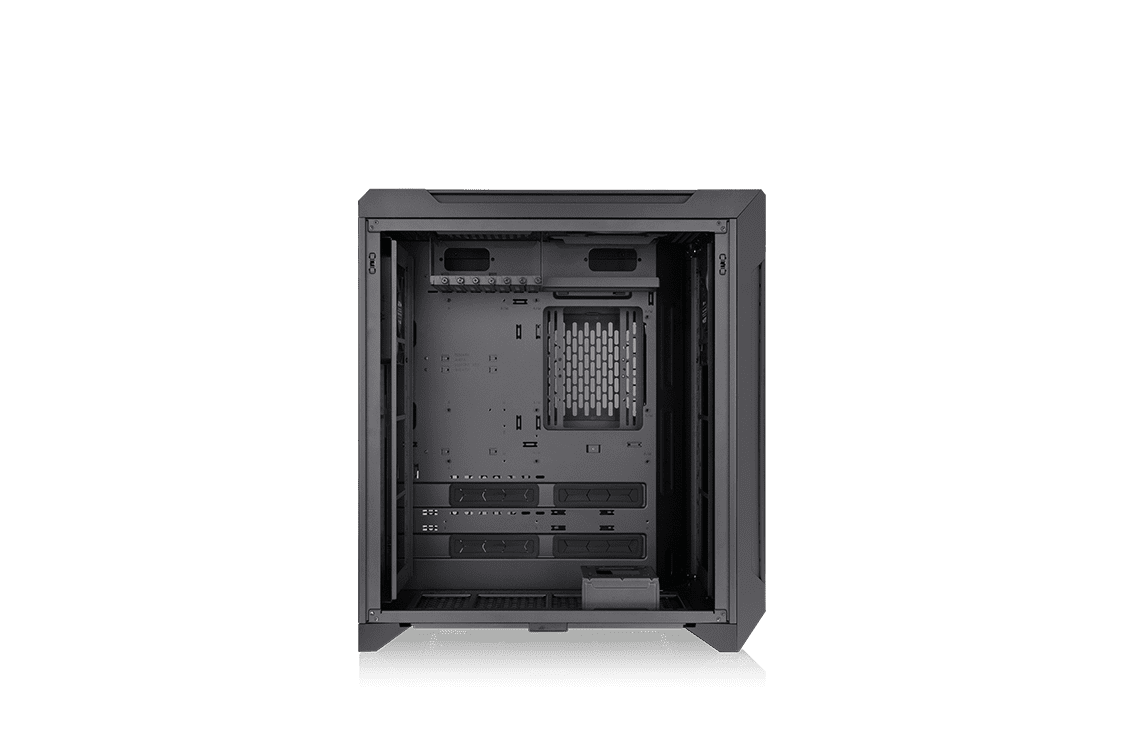

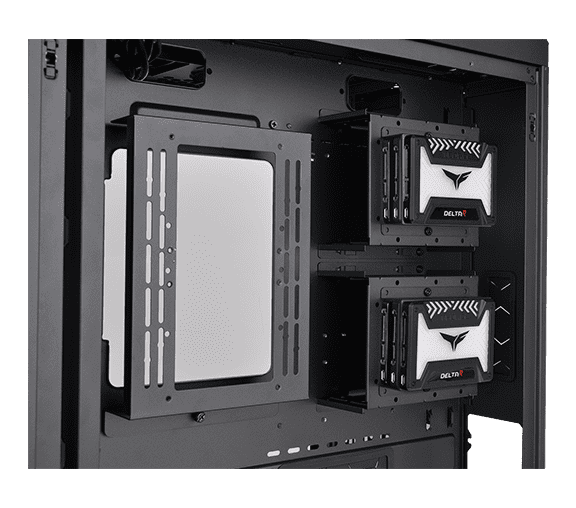

CTE C700 Air 中直立式机箱具备优异的内部扩充，主板部分可支持至 E-ATX 主板(12”x13”)，可容纳CPU塔式散热器达 190mm，支持长 410mm (不含冷排) 高端显卡直立与横放摆放，电源供应器有220mm的安装空间，以及最多可安装7个3.5吋 HDD或6个2.5吋SSD。散热方面，前方、后方、上方、下方及右方共可容纳12个120mm风扇或11个140mm风扇(前方甚至可安装到2颗 200mm风扇)；冷排支持上，于机箱前方及后方可以安装最大420mm/360mm的一体式水冷散热器，提供玩家打造专属高阶散热系统的无限可能。
杰出的防尘保护
CTE C700 Air 中直立式机箱上方、前方、下方、后方和右侧配有易于拆卸的滤网，能有效防止灰尘污垢进入，提供杰出的防尘保护。
便捷I/O接口设计
直觉设计的I/O接口具备两组USB 3.0 埠和一组USB 3.2 (Gen 2) Type C端口，方便使用各类外接装置。
水冷排支持列表
All-in-One Compatibility List
| 120mm | 240mm | 360mm | 140mm | 280mm | 420mm | |
|---|---|---|---|---|---|---|
| Front | ● | ● | ● | ● | ● | ● |
| Right | - | - | - | - | - | - |
| Rear | ● | ● | ● | ● | ● | ● |
| Bottom | - | - | - | - | - | - |
Custom Liquid Cooling Compatibility List
| 120mm | 240mm | 360mm | 140mm | 280mm | |
|---|---|---|---|---|---|
| Front | ● | ● | ● | ● | ● |
| Top | - | - | - | - | - |
| Rear | ● | ● | ● | ● | ● |
| Bottom | ● | ● | ● | ● | ● |

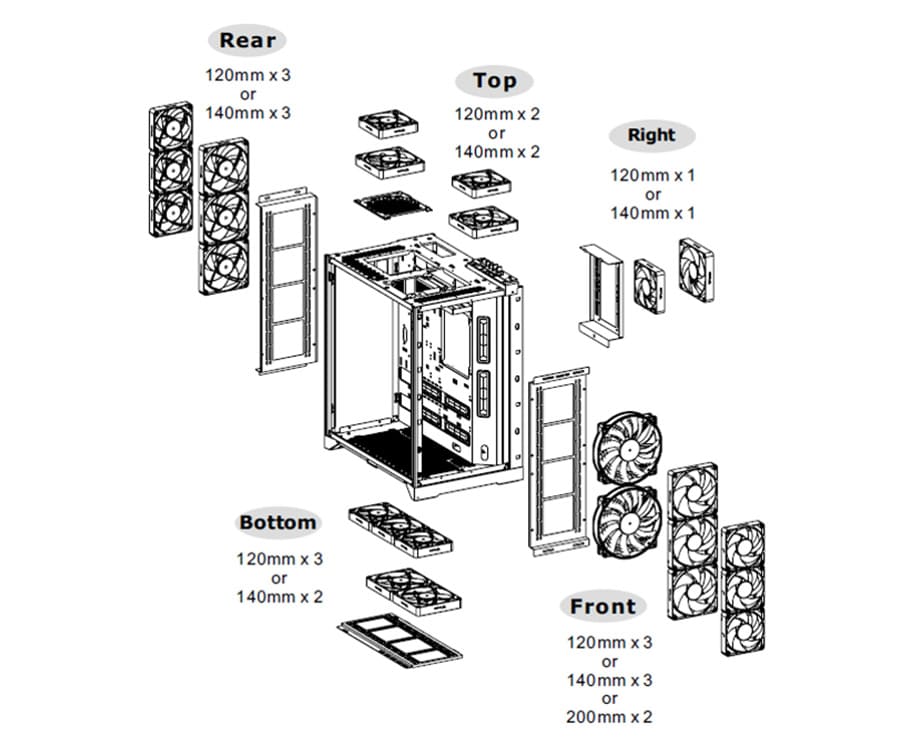

風扇支持列表
Fan Support List
| 120mm | 140mm | 200mm | |
|---|---|---|---|
| Front | 3 | 3 | 2 |
| Top | 2 | 2 | - |
| Right | 1 | 1 | - |
| Rear | 3 | 3 | - |
| Bottom | 3 | 2 | - |
| 型号 | CA-1X7-00F1WN-00 |
|---|---|
| 系列 | CTE |
| 机型 | Mid Tower |
| 尺寸（高*宽*深） | 566.5 x 327.6 x 505.5 mm (22.3 x 12.9 x 19.9 inch) |
| 重量 | 15.6 kg / 34.39 lbs. |
| 侧窗 | 4mm Tempered Glass x 1 |
| 颜色 | Black |
| 材质 | SPCC / ABS |
| 散热系统 | Front(intake): 140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1 Top(exhaust): 140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1 Rear(intake): 140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1 |
| PCI插槽 | 7 |
| 适用主机板 | 6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX), 12” x 13” (E-ATX) |
| I/ O连接埠 | USB 3.2 (Gen 2) Type-C x 1, USB 3.0 x 2, HD Audio x 1 |
| 电源供应器 | Standard PS2 PSU (optional) |
| 风扇支持 | Front: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm, 2 x 140mm, 1 x 140mm 2 x 200mm, 1 x 200mm Top: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Right: 1 x 120mm, 1 x 140mm Rear: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm, 2 x 140mm, 1 x 140mm Bottom: 3 x 120mm, 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm |
| 水冷排支援 | Front: 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm(AIO only), 1 x 280mm, 1 x 140mm Rear: 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm(AIO only), 1 x 280mm, 1 x 140mm Bottom: 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 280mm, 1 x 140mm |
| 其馀相容性 | CPU cooler max height: 190mm VGA max length: 327mm (With radiator) 410mm (Without radiator) PSU max length: 220mm |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
CTE C700 Air Manual
- 2023-06-20
