ATX 3.0 & PCIe Gen 5.0 Ready

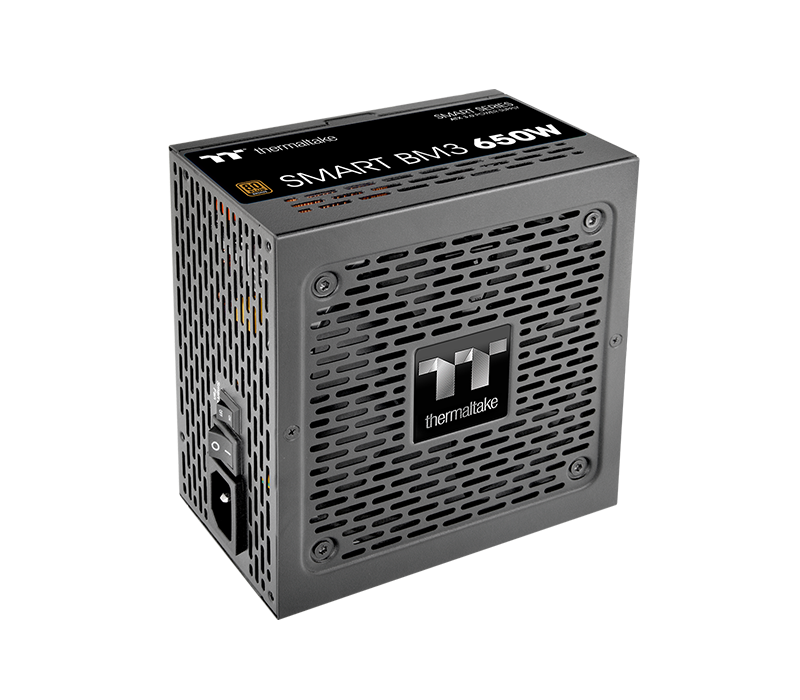

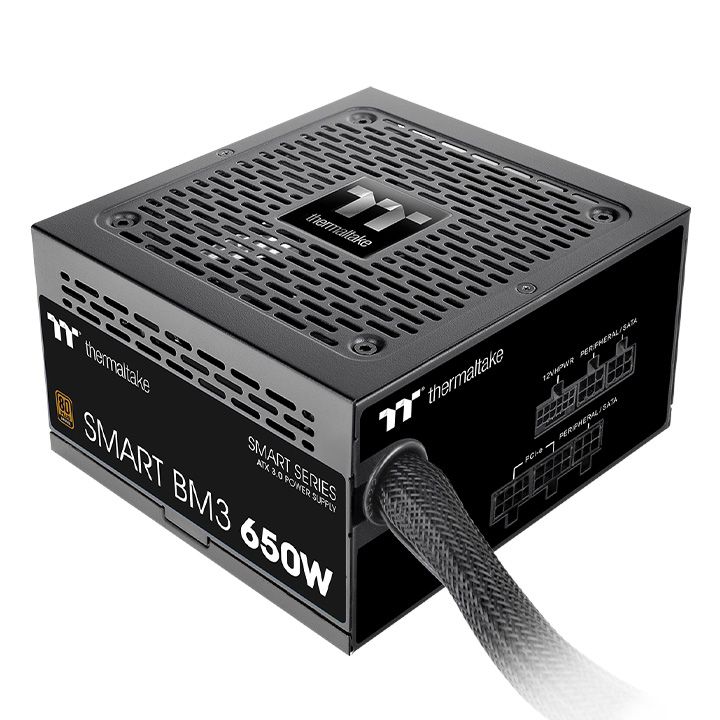

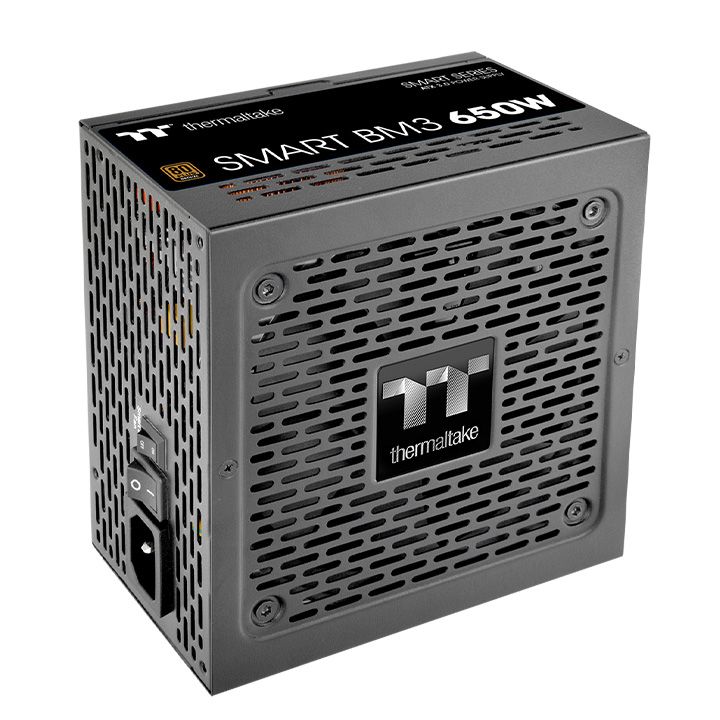

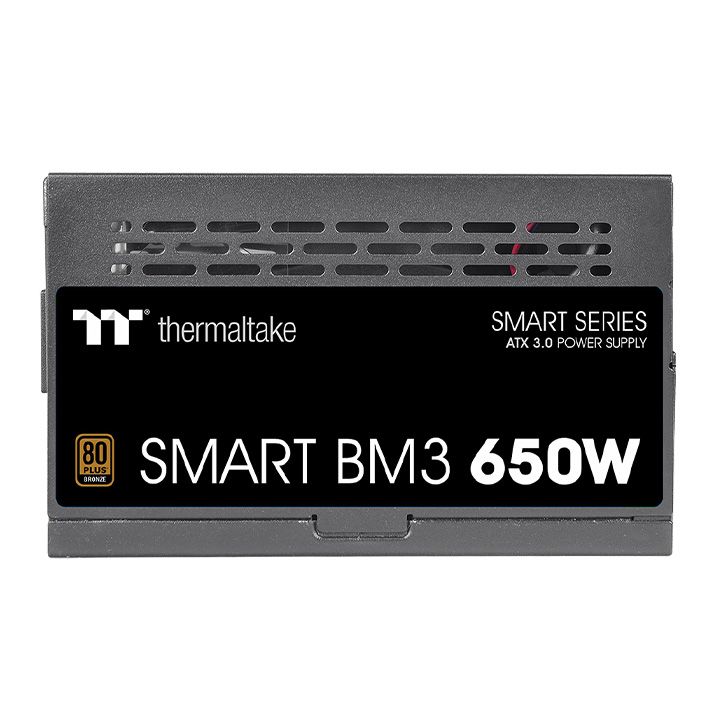

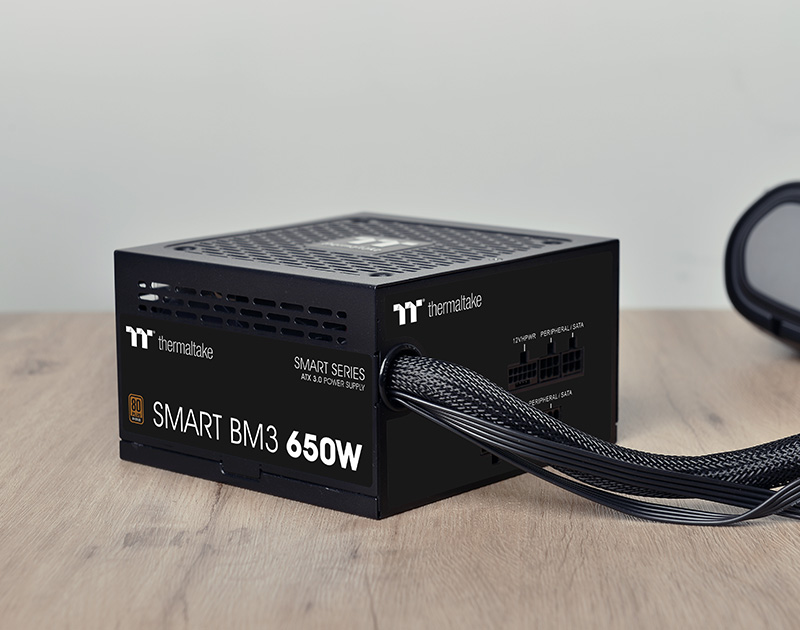

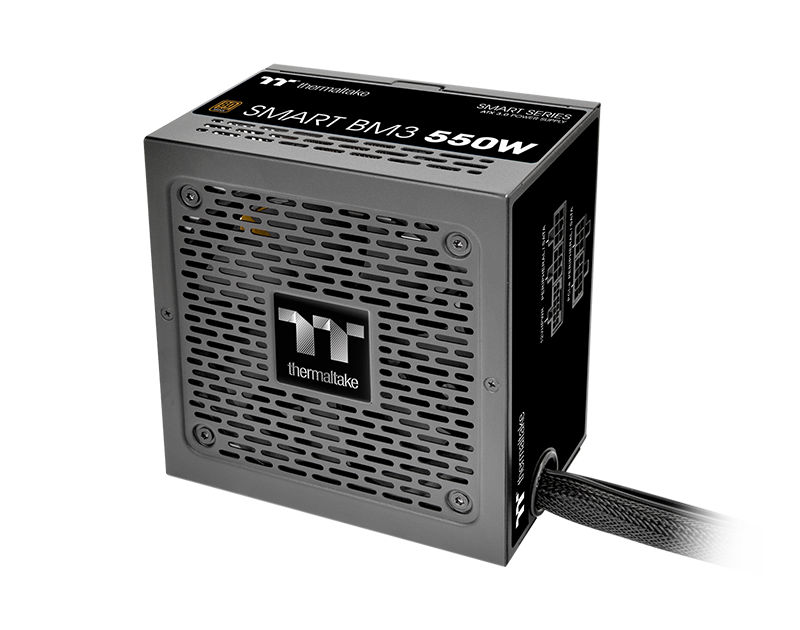

Smart BM3 Bronze
550W / 650W / 750W / 850W
开启电源新篇章!
Smart BM3铜牌认证半模组电源(550W/650W/750W/850W)设计以兼容ATX 3.0标准，附上一条原生PCIe Gen 5.0 12VHPWR线材支持现代显卡需求。为期五年质保的Smart BM3系列可满足市场上想要找寻电源新规范的消费者的需求。
兼容ATX 3.0规范
Smart BM3铜牌认证半模组电源系列兼容ATX 3.0规范，支持至多200%瞬间功耗输出、低负载时效率达60%，并符合电源时序标准。Smart BM3系列可承受高达3倍的GPU功率偏移和2倍的总功率偏移。 。
ATX 3.0
ATX 2.0
总峰值功耗
2X
总功率偏移
3X
GPU
功率偏移

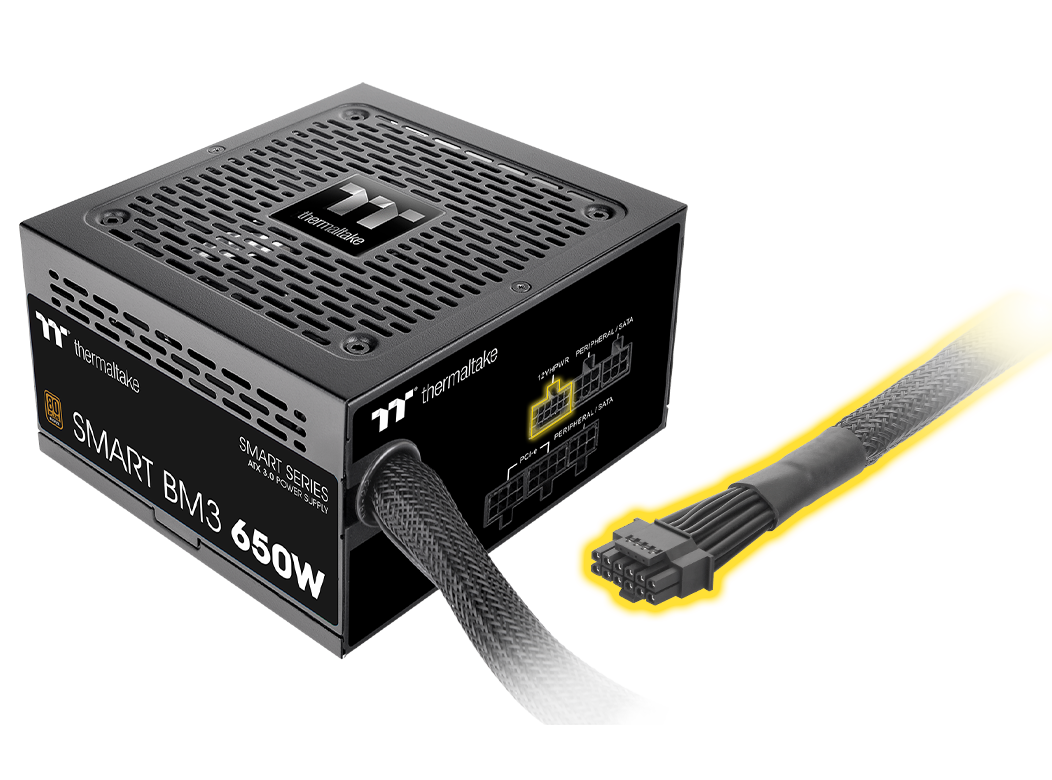

16pin Connector
专为下一代 PCIe Gen 5.0打造!
Smart BM3铜牌认证电源系列配备12+4pin线材，强大而稳定的性能满足下一代PCIe Gen 5.0显卡的电力需求。
电源线材标示是根据Intel Design Guide建议规范而定，仅为建议瓦数。 Smart BM3
650W的12VHPWR接头设定可支持300W以下的显卡电源需求。
注意:
1. 推荐瓦数仅是对主机功率需求的估算。实际电力需求可能会根据主机的具体配置、使用状态等多种因素而变化。
2. 使用12VHPWR线材之前，请先至显卡官网查询建议需求瓦数。

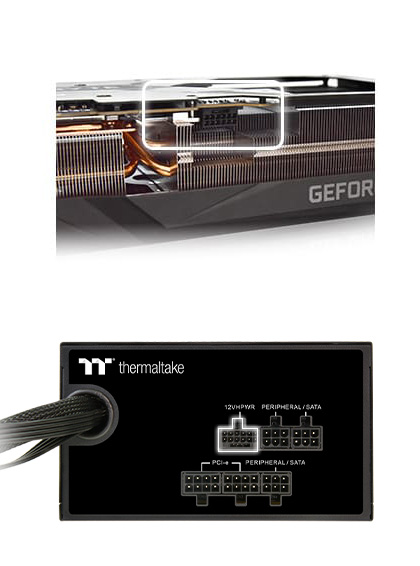

为新显卡量身打造
Smart BM3系列为NVIDIA和AMD显卡打造，支持入门级AMD与RTX 40系列显卡的8-pin PCIe接口，还配有原生PCIe Gen 5.0 1x16-pin供電接口，可符合不同显卡的不同连接方式。

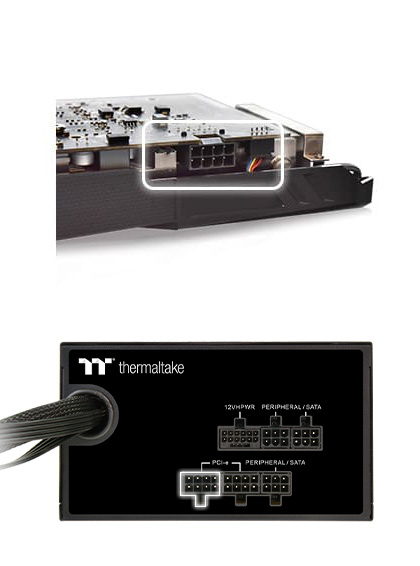

1 x 8-pin GPU Power Connector

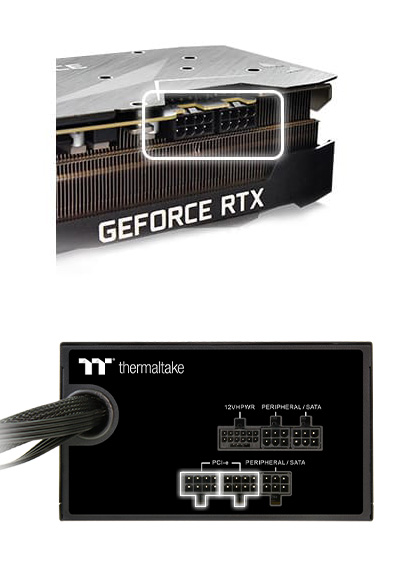

2 x 8-pin GPU Power Connector
1 x 16 pin GPU Power Connector

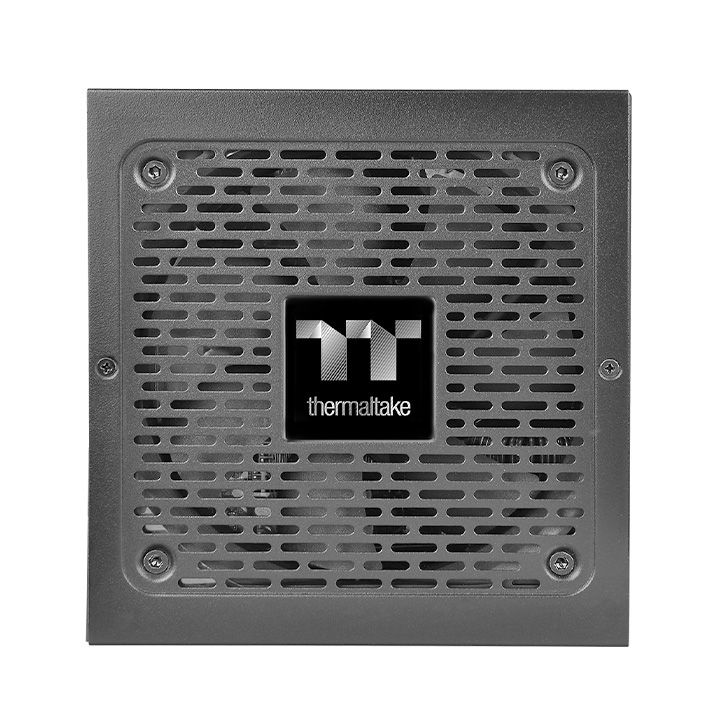

智能安静散热

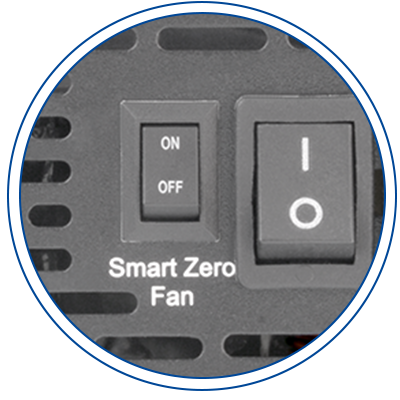

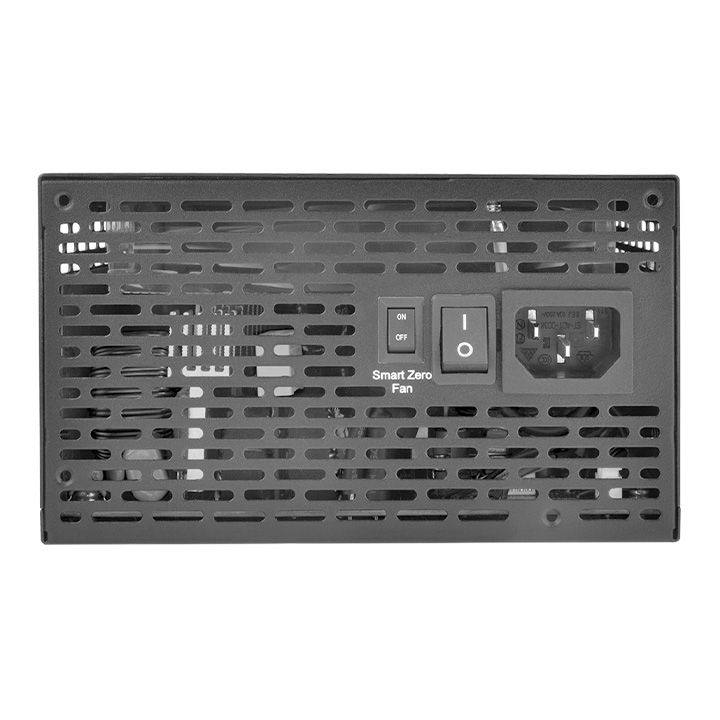

通过精心设计的12公分液压轴承风扇，在静音和优异的冷却性能之间创造了和谐的平衡。此外，可使用实体按钮控制智慧零转速模式(Smart Zero Fan)，风扇在负载20%以上才会开始转动，尽量降低风扇运作时所产生的噪音。

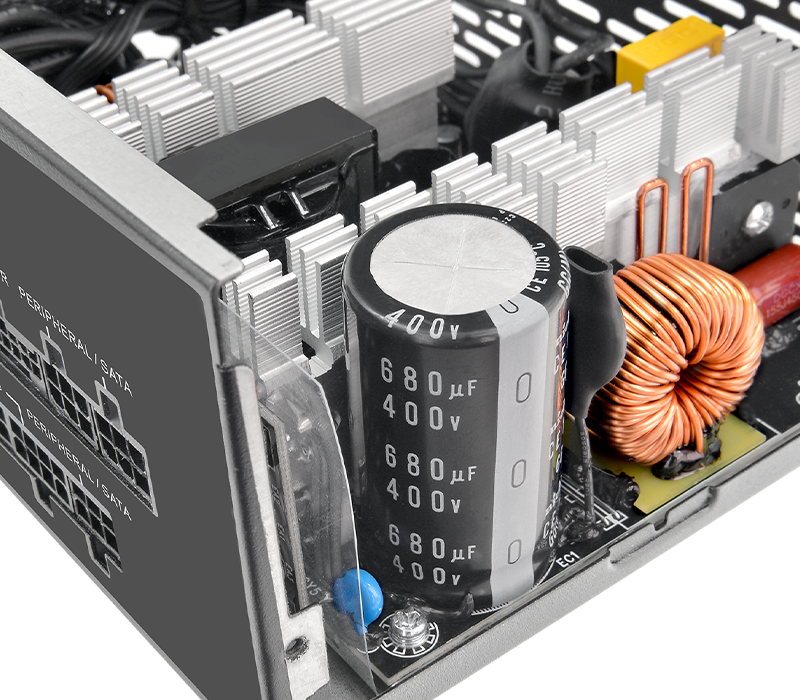

高品质主日系电解电容
采用优质主日系105°C/221°F电解电容，具备高稳定度与可靠度，延长电源的使用寿命。

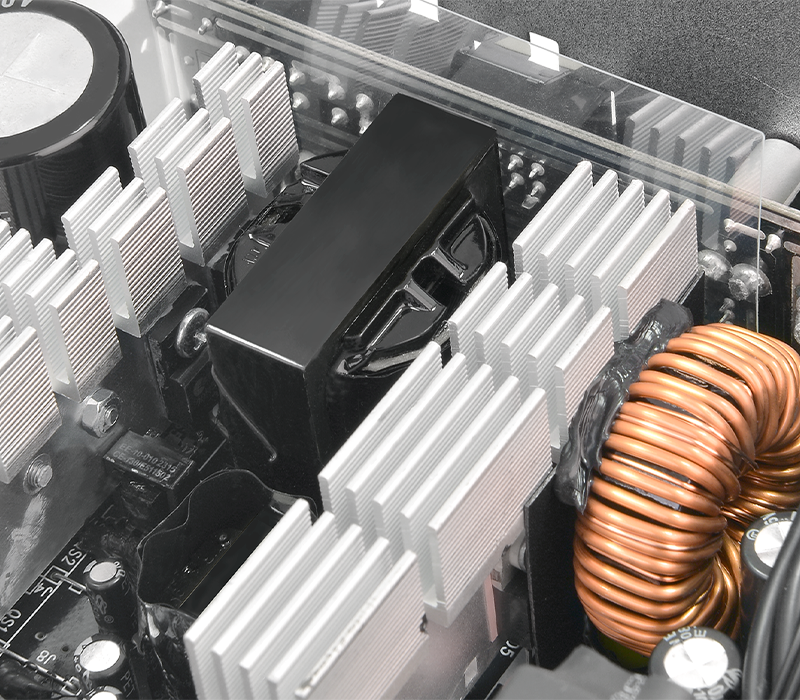

高安培单组+12V与优秀LLC+DC-DC设计
强大的兼容性以满足系统电源需求。LLC+DC-DC电路设计的使用提供了稳定的操作和优化的电压调节。
| AC INPUT |
Input Voltage: 100-240V～
|
||||
| DC OUTPUT |
+3.3V |
+5V |
+12V |
-12V |
+5VSB |
| Max Output Current |
18A |
18A |
54.2A |
0.3A |
3A |
| Max Output Power |
110W |
650W |
3.6W |
15W |
|
| Total Power |
650W |
||||
电源保护机制
为维持系统及配件能稳定运作，Smart BM3内置了工业级安全防护：OCP（过电流保护）、OVP（过压保护）、UVP（欠电压保护）、OPP（过功率保护）、SCP（短路保护）、OTP （过温保护）。
-
OCP
过电流保护
-
OVP
过压保护
-
UVP
欠电压保护
-
OPP
过功率保护
-
SCP
短路保护
-
OTP
过温保护

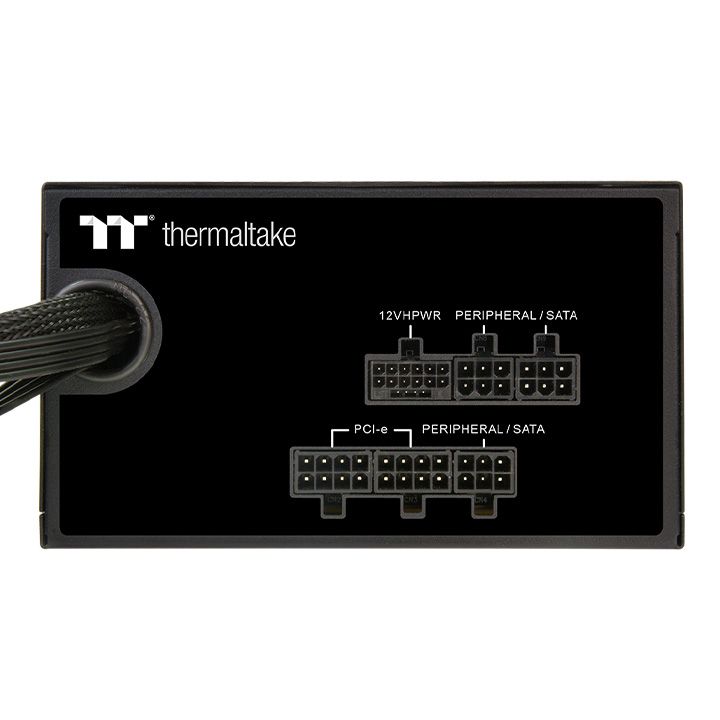

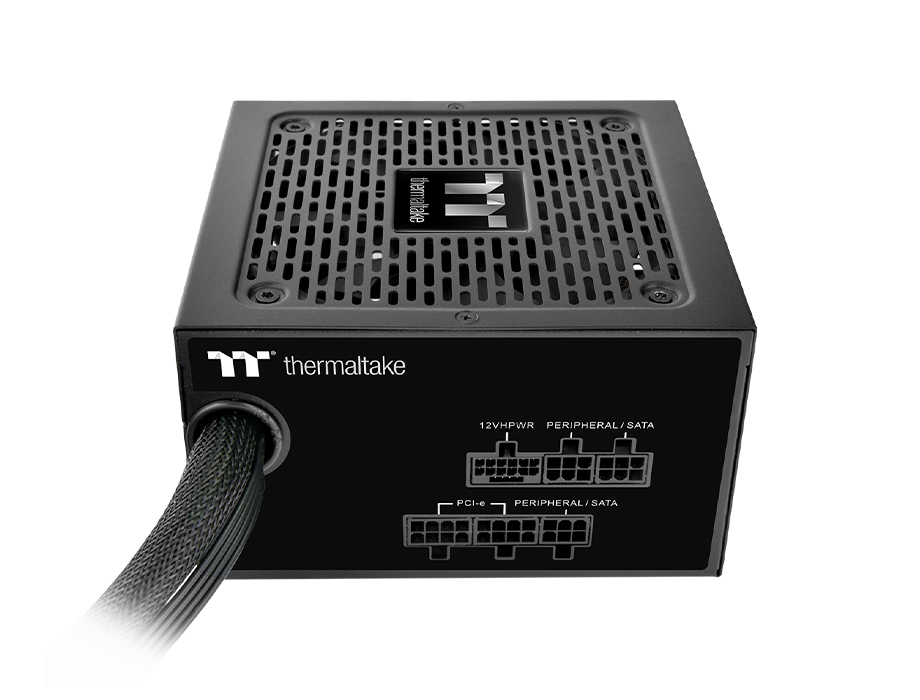

扁平式半模组线材设计
扁平式半模组化线材能有效改善机箱内通风气流，提高散热效能，轻松理线，安装更方便。
| 接头类型 | 接头数量 | 线材数量 | 线材长度 | |
|---|---|---|---|---|
| Main Power (24Pin) |
X 1 |
|
X 1 | 600mm |
| ATX 12V (4+4Pin) |
X 2 |
|
X 1 | 650mm+150mm |
| PCIe (6+2Pin) |
X 4 |
|
X 2 | 500mm+150mm |
| PCIe (12+4Pin) 300W |
X 1 |
|
X 1 | 600mm |
| SATA (5Pin) |
X 3 |
|
X 1 | 500mm+150mm +150mm |
| Peripheral (4Pin) |
X 7 |
|
X 1 | 500mm+150mm +150mm |
|
X 1 | 500mm+150mm +150mm+150mm |
更稳定 更高效
通过80 PLUS®铜牌认证，让高效率电路设计来节省能源消耗，可达85%的转换效率。支持Intel处理器的C6/C7节能状态，提供更稳定、高效且节能的解决方案。
| 型号 | PS-SPD-0650MNFABx-3 |
|---|---|
| watts | 650W |
| 机种 | SPD-650AH2CLB |
| 最大输出瓦数 | 650W |
| 颜色 | Black |
| 尺寸：宽所述高所述长 | 150mm(W)x86mm(H)x140mm(D) |
| PFC（电源因素校正） | Active PFC |
| P.G讯号 | 100-150 msec |
| 关机保持时间 | > 17msec |
| 输入电流 | 15A-6A |
| 输入频率 | 50Hz/60Hz |
| 输入电压 | 100-240V～ |
| 操作温度 | 5°C to + 45°C |
| 操作湿度 | 20% to 85%, non-condensing |
| 储存湿度 | -40°C to + 55°C |
| 储存温度 | 10% to 95%, non-condensing |
| 散热系统 | 12cm FDB Fan |
| 效率 | Meet 80 PLUS® Bronze at 115Vac input. |
| 平均故障间隔时间 | 100,000 hrs minimum |
| 安规认证 | CE/UKCA/LVD/UKCA/FCC/ICES/TUV/CB/cTUVus/BSMI/CCC |
| PCI-E 6+2pin | 4 |
| PCIe 12+4pin | 1(450w) |
| 保护装置 | OCP/OVP/UVP/OPP/OTP/SCP |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
SMART BM3 Manual
- Manual
- 2023-08-15
