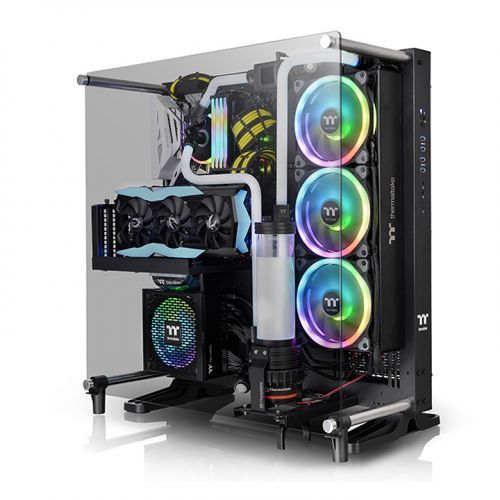

Core P5 TG V2黑色版壁挂式强化玻璃机箱
曜越Core P5 TG V2黑色版壁挂式ATX强化玻璃机箱提供模组化设计，不仅支援多显卡安装空间，另拥有三种弹性安装方式，透过平躺式、直立式及壁挂式安装呈现不同水冷系统视角。拥有四个高速USB 3.0传输埠和提供弹性安装方式的主机板托盘。5mm强化玻璃的设计，全景透视视角，180度开放式浏览，内部更拥有理想的宽敞空间，可有效支援并容纳高阶硬件，提供高度扩充性和优异散热效能。
*内附一个曜越标配 PCI-E 延长线
*图片仅供参考。
TT Premium
承袭曜越企业使命“致力于创造完美的使用者经验”，秉持着对DIY创作及Modding 改装的热忱、对产品品质的坚持以及追求全方位卓越创新的渴望，曜越创立了顶级产品“TT Premium”，并同时设计专属的识别标志，以“高级质感、独特设计、多样组合及无限创意”为四大核心价值来实现其理念，TT Premium顶级产品让使用者可提升系统效能并保持优秀状态!
Tt LCS认证
“Tt LCS Certified”水冷认证是曜越特地为专业级玩家打造高标准水冷等级的认证标志设计，凡是经过曜越专业测试可相容的水冷散热系统，皆会给予此认证标志，我们的标准将会符合玩家对水冷系统的期待，并体现HARDCORE硬派极限风采的终极表现，“Tt LCS Certified”水冷认证确保曜越机箱具备优良散热效能以及高度水冷扩充性能！
实践创意 创客玩家专属
为创客运动提供一个选择，实践创意的精神，曜越设计 Core P5 TG V2黑色版开放式透视全景机箱，同时提供下载3D打印零件线图，方便创客玩家改装打造专属机壳，诠释不同创新水冷改装系统。
玩家可在3D Makers微型网站下载3D打印零件线图
在3DMarkers网站上查看更多信息
强化玻璃 崭新视野
曜越提供无受限全景视角机箱，搭配符合业界高标准5mm厚度强化玻璃，180度开放式无死角浏览，让玩家可充分展现自己的RGB水冷系统安装，轻松打造个人的独特风格。
三用弹性安装设计
三种安装摆设设计，随玩家喜好安装平躺式、直立式或壁挂式，彻底展现创客精神。透过垂直或水平安装方式，甚至壁挂在墙上，自由呈现安装水冷系统视角，发挥创意特色。
Users can hang it on the wall as decoration, take it to wherever they want and display the nice builds vertically or horizontally.
全模组化 灵活应用
从侧版、支架到安装插槽的全模组化设计，让玩家能完整享受从零开始组装的乐趣。
全方位GPU及电源供应器弹性摆放
Core P5 TG V2黑色版内附曜越标配PCI-E X16延长线，方便玩家连接机壳内部显卡和主机板。另外，透过独特的支架设计，当玩家安装ITX主机板时，可将电源供应器垂直摆放。
玩家可选配曜越 TT Premium PCI-E 3.0延长线系列拥有高品质传输效能及可折式设计，可节省系统空间。防电磁波护套和线材保护套更能提升使用寿命，另提供长度300mm、600mm和1000mm给玩家选择，让玩家打造优异显卡解决方案的内部系统。
Learn More
*曜越标配 PCI-E 延长线并非与所有系统相容，玩家安装前请先做相关测试，若需技术上的协助，请与曜越客服中心联系。
主板支架设计
Core P5 TG V2黑色版拥有弹性化主机版安装方式，透过主机板支架可水平和垂直摆置主机板，方便玩家打造理想散热系统。
便捷I/O接口

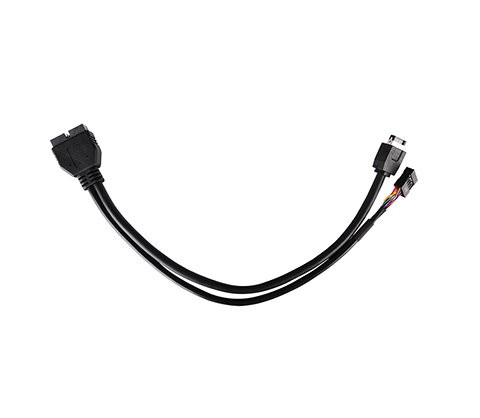

Core P5 TG V2黑色版拥有四个超高速USB3.0传输埠，并搭配HD高音质麦克风和耳机插孔，同时拥有便利及美观性。另提供Y-Cable接埠转接线，拥有USB 3.1和USB 2.0传输埠，可相容于各种主机板USB设定方式。
*内附一条Y Cable接埠转接线.
完善硬件支援方案

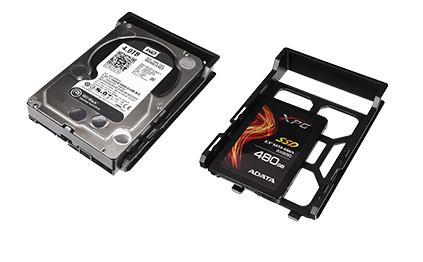

Core P5 TG V2黑色版为玩家提供最为灵活且完善的系统安装选择。可安装标准ATX主机板，并提供CPU散热器达180mm和双显卡320mm安装空间，让玩家能轻松打造出性能和散热效能兼具的水冷系统。而高度客制化的3.5吋与2.5吋硬盘插槽，玩家可依照自己的需求，交换3.5吋硬盘持架到背版位置，并且能移除3.5吋与2.5吋持架，来换取最大的理线空间达45mm，同时提升散热效能。
相容于3.5” or 2.5”硬盘
优异散热系统方案
为玩家打造高阶水冷散热安装环境，可支援480mm水冷排和140mm散热风扇；并可同时容纳高阶长显卡及弹性安装帮浦位置，支援玩家多样化的安装组合，打造出散热效能优化的水冷系统方案。玩家可透过帮浦支架弹性安装帮浦位置，另外内建主机板支架可水平或垂直摆放主机板，不需AIO转接架即可支援一体式水冷散热系统，提供玩家打造属于自己的水冷散热系统。
散热排相容列表
| Radiator Compatibility List | |||||||
| 120 mm |
140 mm |
240 mm |
280 mm |
360 mm |
420 mm |
480 mm |
|
| 大号侧 |
*
|
*
|
*
|
*
|
*
|
*
|
*
|
| 一体化兼容性列表（Water 3.0和Floe系列） | ||||||
| 演员 | 临 | 240系列 | 360系列 | 140 系列 |
280 系列 |
|
| 剩下 |
*
|
*
|
*
|
*
|
*
|
*
|
风扇相容列表
| 风扇兼容性列表 | ||
| 120毫米 | 140毫米 | |
| 大号侧 |
4
|
3
|
| 曜兼容风扇 | ||
| 120毫米 | 140毫米 | |
| 纯风扇系列 |
*
|
*
|
| Luna Fan系列 |
*
|
*
|
| Riing Fan系列 |
*
|
*
|
※AIO安装可选配支架
Core P5壁挂式支架
这是一项可选功能，不包括墙壁安装部件。请参阅左侧的图片或下载“支持”下的Core P5手册。
| 型号 | CA-1E7-00M1WN-05 |
|---|---|
| 系列 | Core 系列 |
| 机种 | Core P5 TG V2 Black |
| 机型 | Mid Tower |
| 尺寸（高*宽*深） | 608 x 333 x 570 mm (23.9 x 13.1 x 22.4 inch) |
| 重量 | 16.3 kg |
| 侧窗 | Tempered Glass x 1 (5mm thickness) |
| 颜色 | Black |
| 材质 | SGCC |
| Drive Bays -Accessible -Hidden |
1 x 3.5’’ or 2.5’’ (HDD tray); 2 x 2.5” or 3.5”(HDD Bracket) 3 x 3.5’’ or 2.5’’ (Behind the M/B tray) |
| PCI插槽 | 8 |
| 适用主机板 | 6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX) |
| I/ O连接埠 | USB 3.0 x 4, HD Audio x 1 |
| 电源供应器 | Standard PS2 PSU (optional) |
| 风扇支持 | Left Side: 4 x 120mm 3 x 140mm |
| 水冷排支援 | Left Side: 1 x 480mm 1 x 420mm |
| 其馀相容性 | CPU cooler height limitation: 180mm VGA length limitation: 280mm (With Reservoir) 320mm (Without Reservoir) PSU length limitation: 200mm |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
Core P5 TG Black manual
- 2023-09-22
