CTE E660 MX
打造最佳的计算机配置

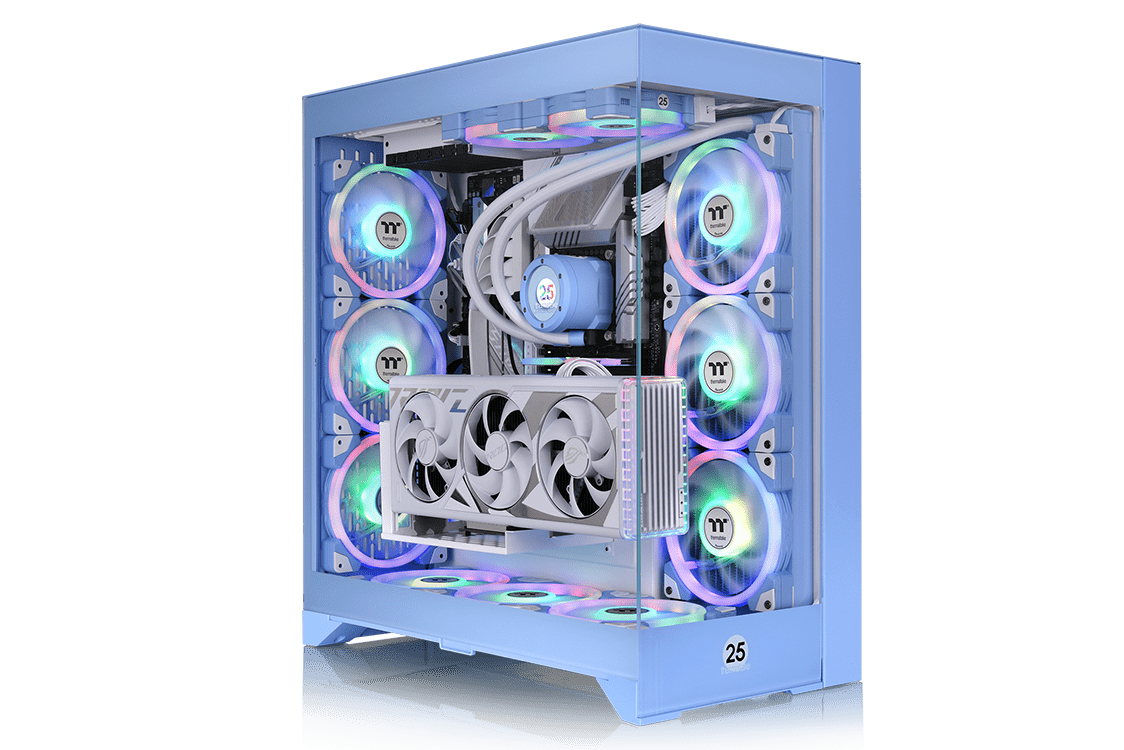

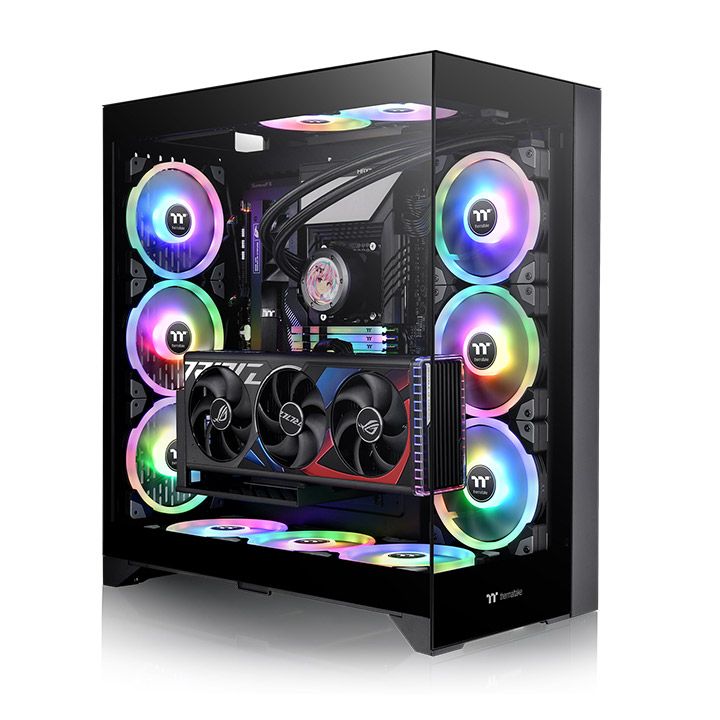

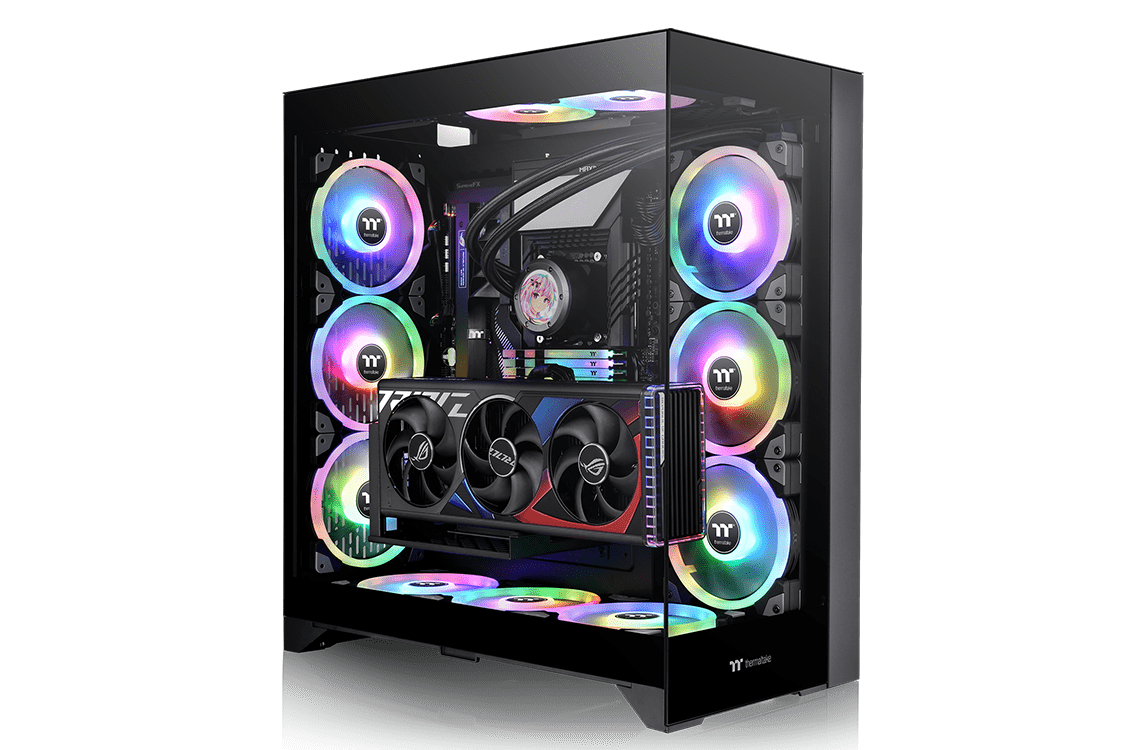

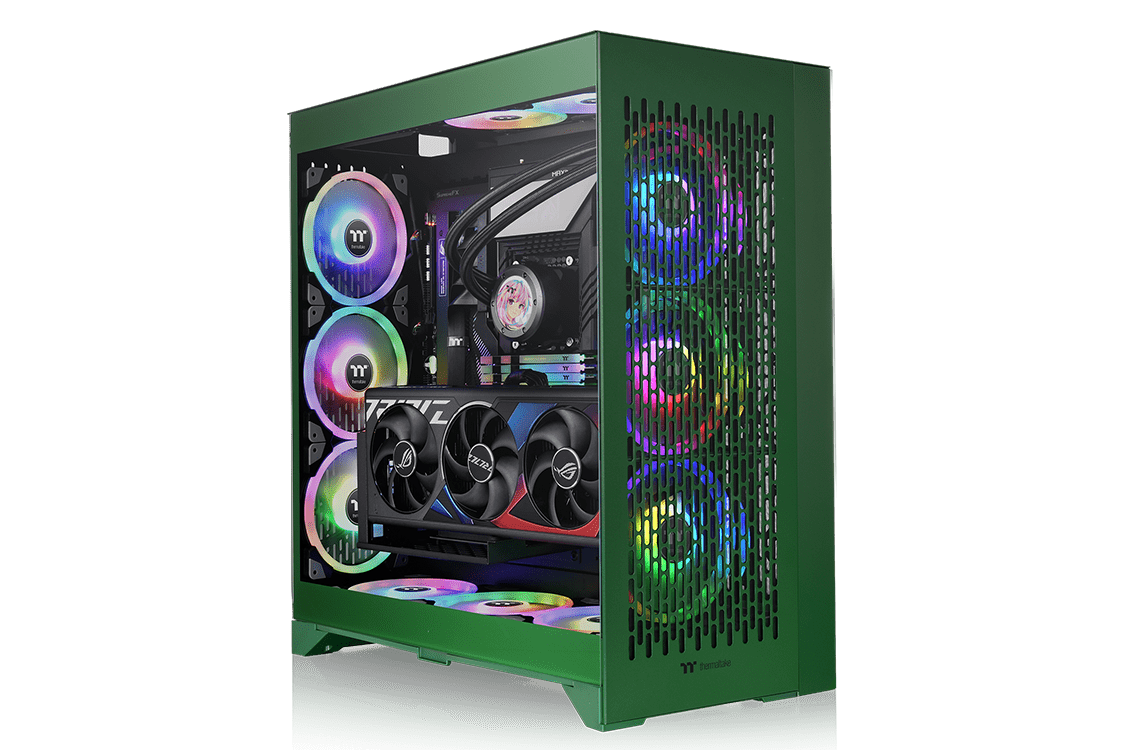

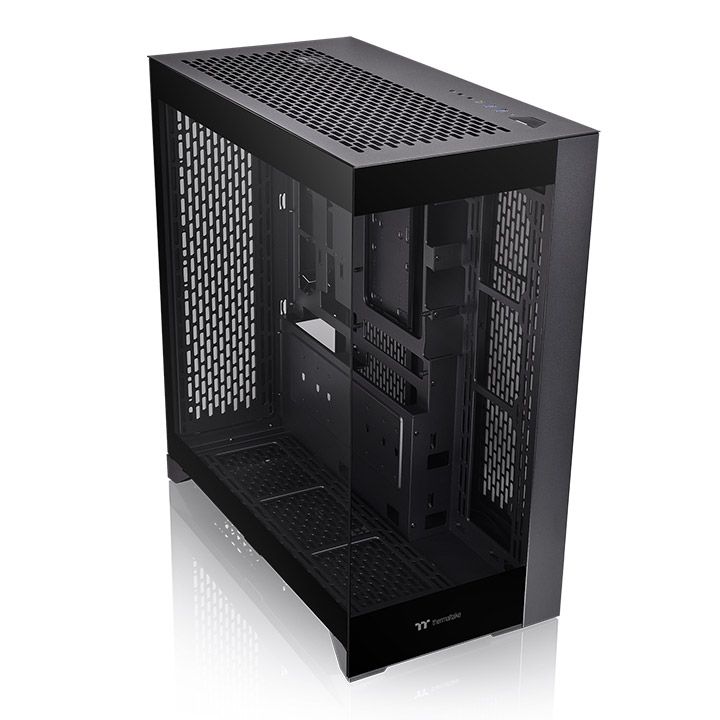

CTE E660 MX 中直立式机箱 是一款支持华硕和微星背插式主板(ROG MAXIMUS Z790 HERO BTF, ASUS TUF GAMING Z790-BTF WIFI or MSI Z790 PROJECT ZERO)的ATX机箱，提供三种显卡安装的选择，并配有双前面板设计。 CTE E660 MX 中直立式机箱 绣球花蓝能提供优秀的散热方案，机箱的前方、后方及主板侧可安装长达420mm一体式水冷散热器，机箱整体内部能容纳高达14个120mm风扇或12个140mm风扇，让玩家能随心所欲打造优秀的计算机配置。

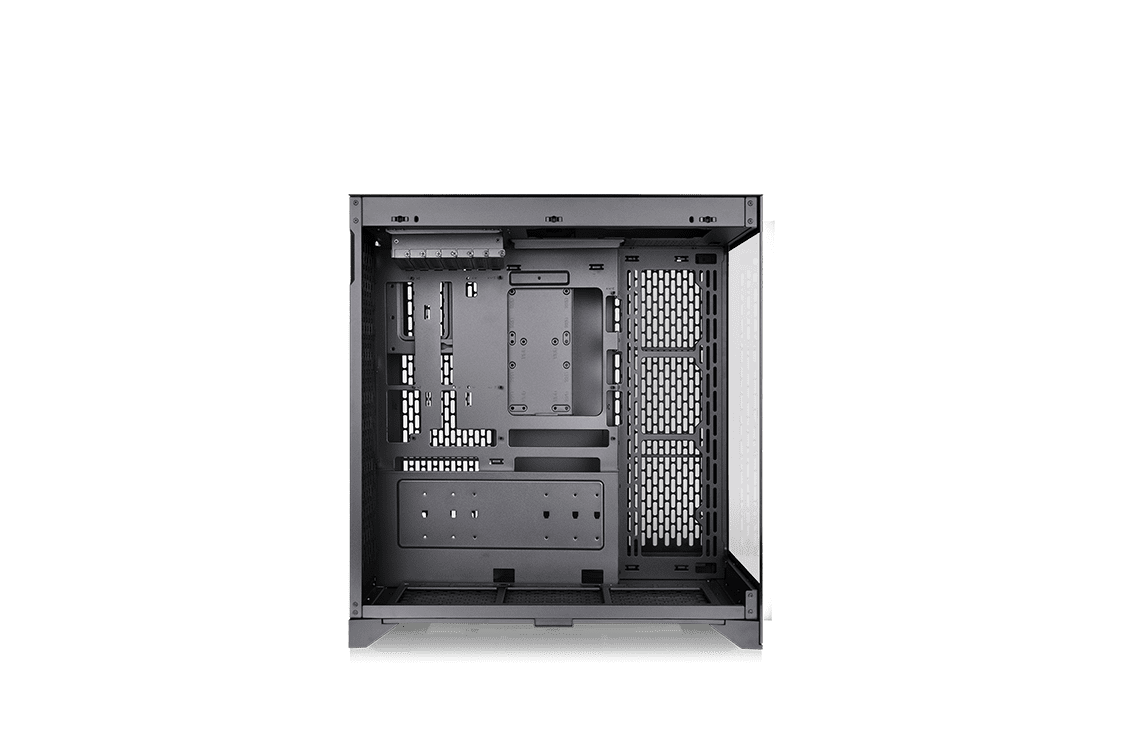

支持最新的背插式主板
CTE E660 MX 中直立式机箱 专为下一代主板打造，可兼容标准主板以及华硕和微星的背插式主板。
背插式主板支持型号:
ROG MAXIMUS Z790 HERO BTF
ASUS TUF GAMING Z790-BTF WIFI
MSI Z790 PROJECT ZERO
显卡弹性摆放 支持三种安装方式
1.悬浮式:透过随附的悬浮支架和400mm PCI-E 4.0延长线，将显卡水平安装在机箱中
2.吊挂:将显卡以预设方式垂直吊挂
3.吊挂翻转: 将翻转式PCI-E插槽旋转90度，并垂直安装显卡

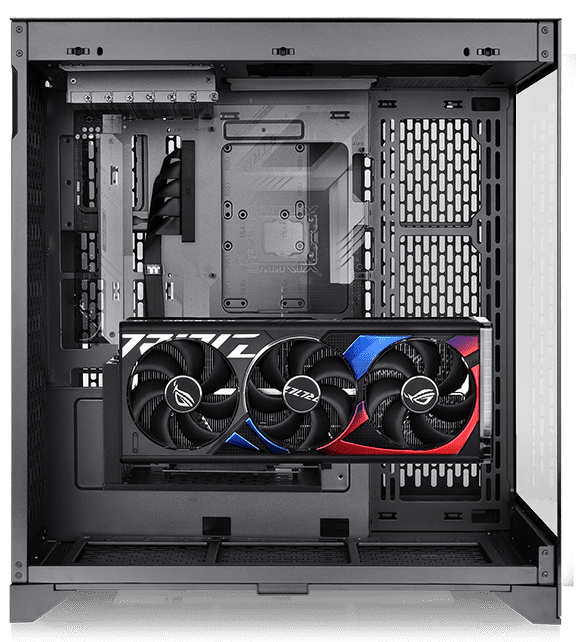

悬浮式

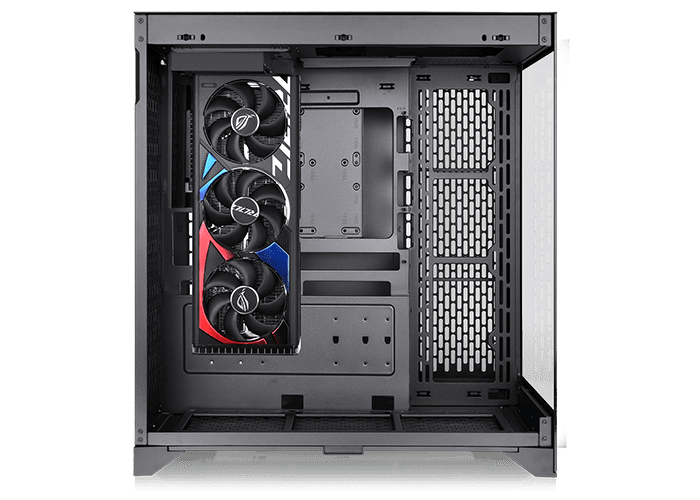

吊挂

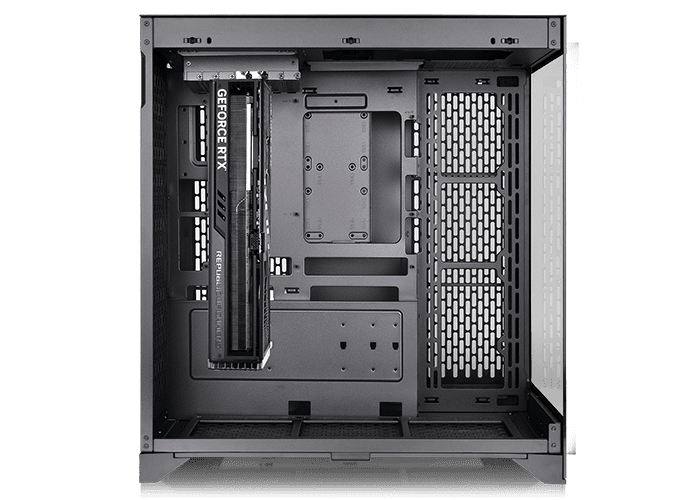

吊挂翻转

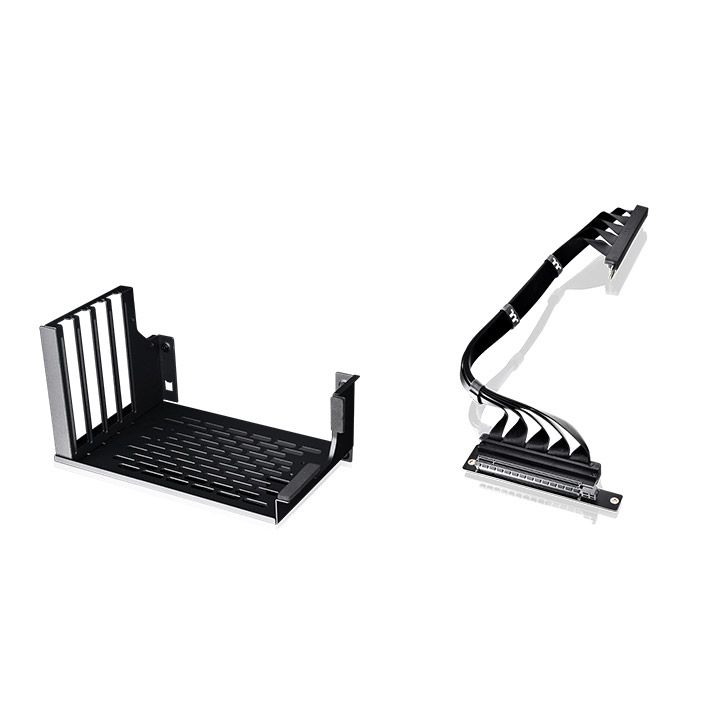

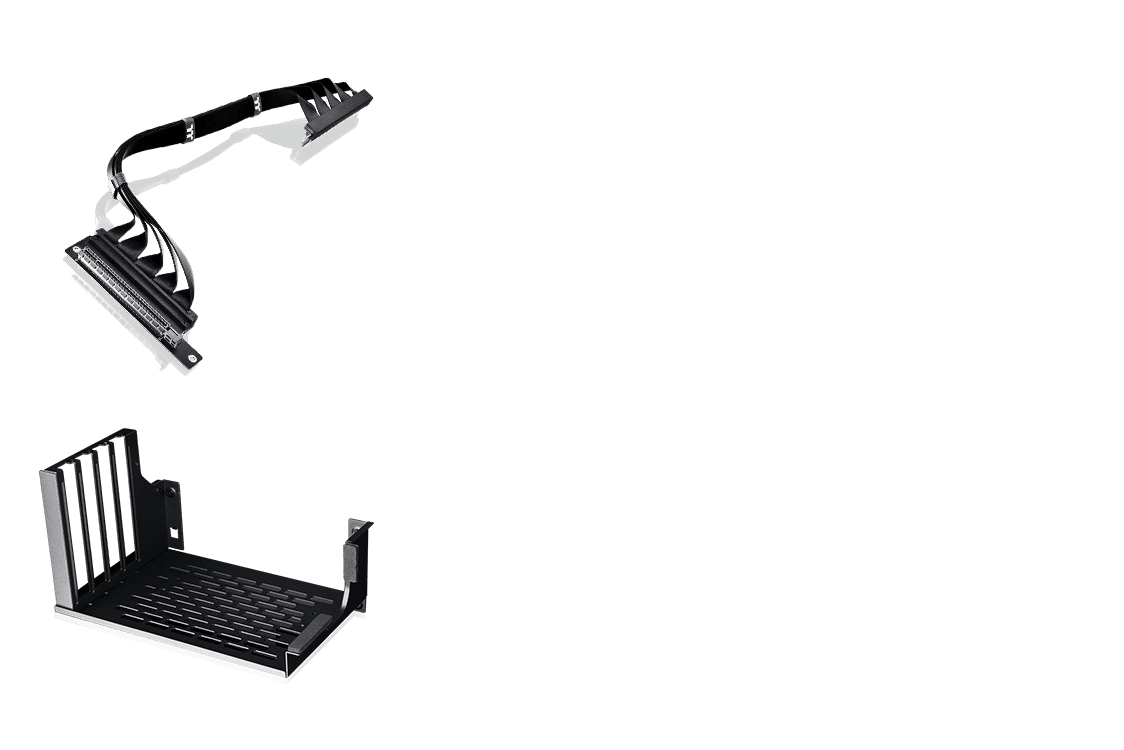

随附PCI-E 4.0延长线和悬浮显卡支架
随附PCI-E 4.0 400mm延长线和悬浮显卡支架让您能轻松实现「悬浮式」和「吊挂翻转」的显卡摆放。显卡延长线符合PCI-E 4.0标准，提供高达16 GT/s的传输速度和64 GB/s(双向)的显示数据传输效能。
图片仅供参考

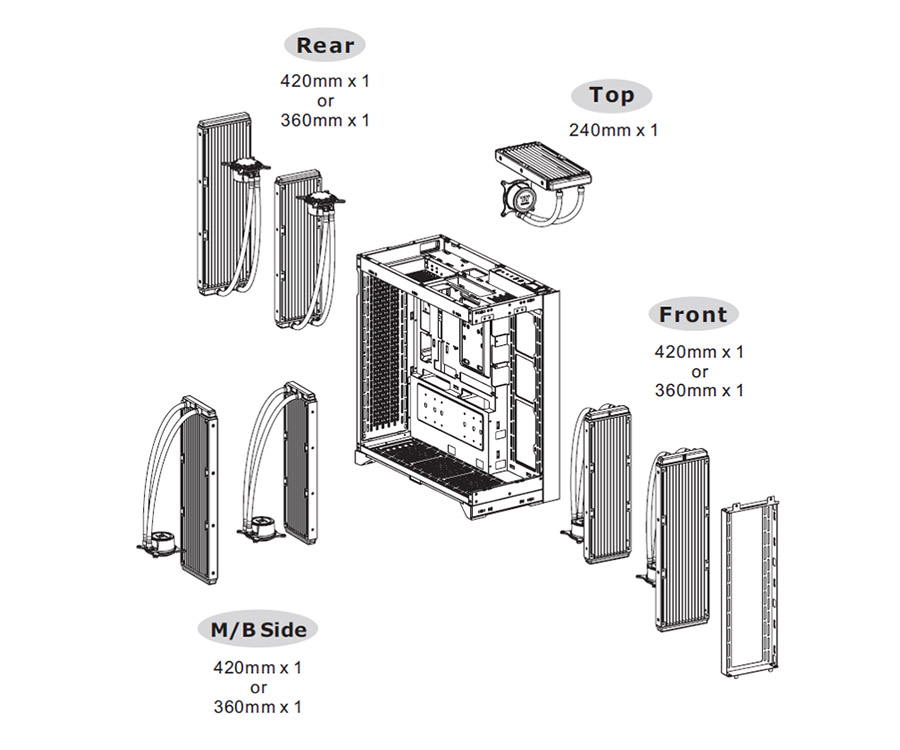

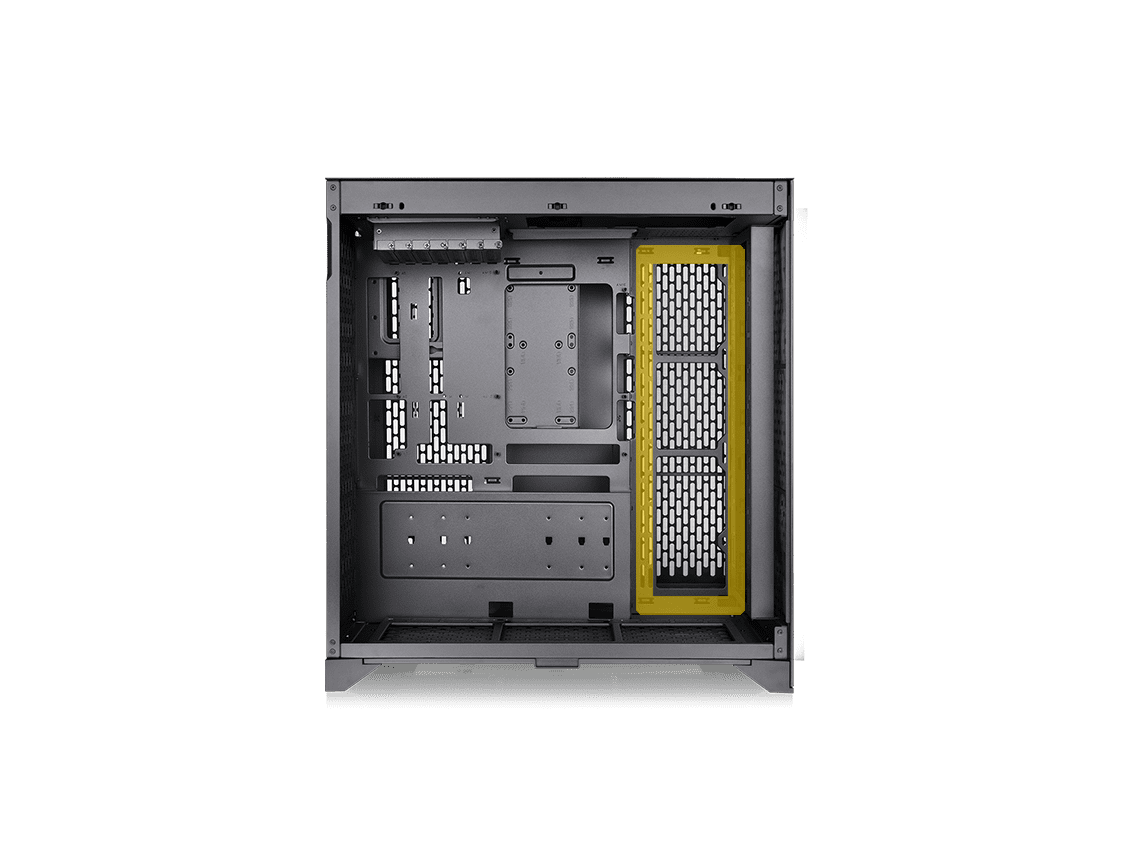

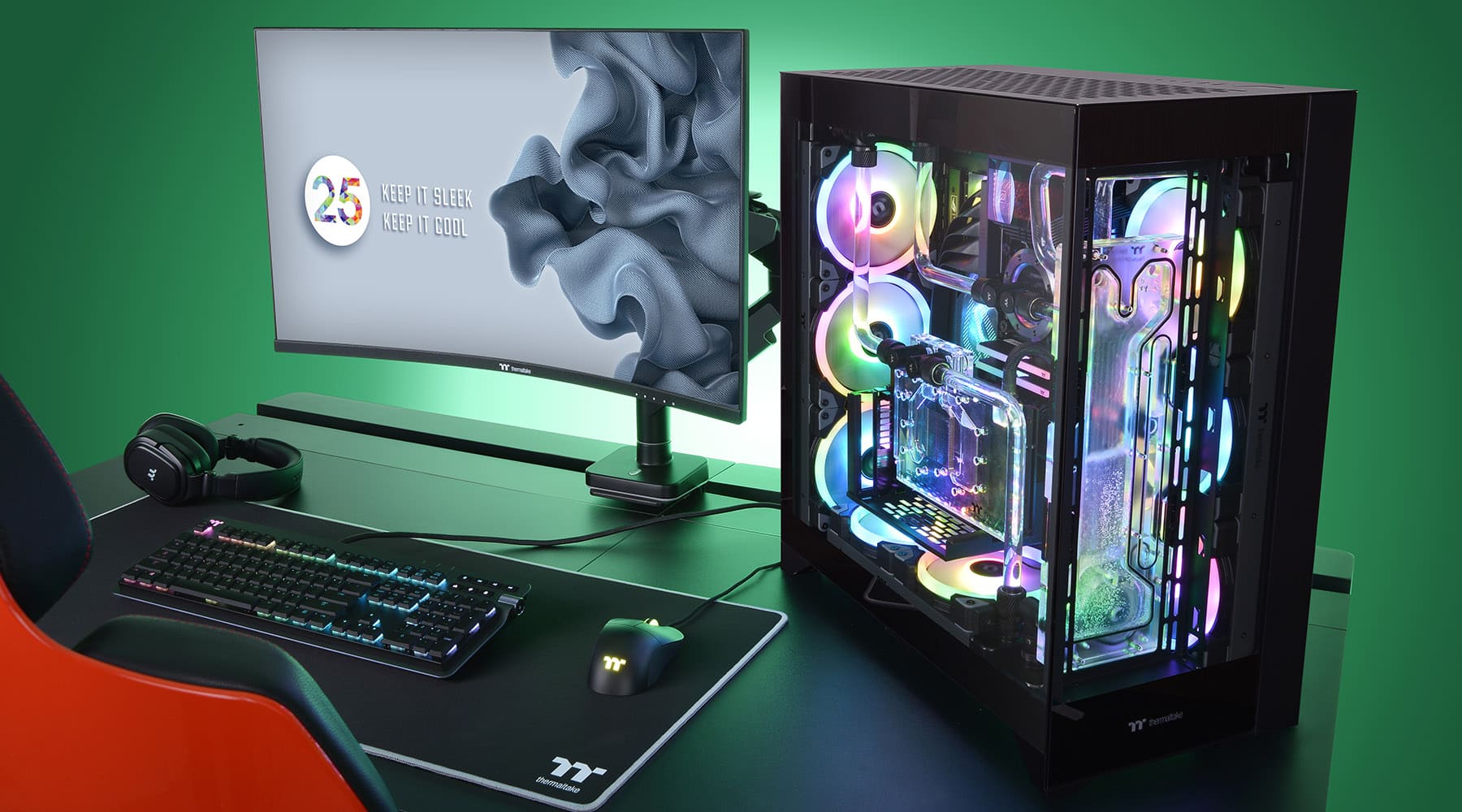

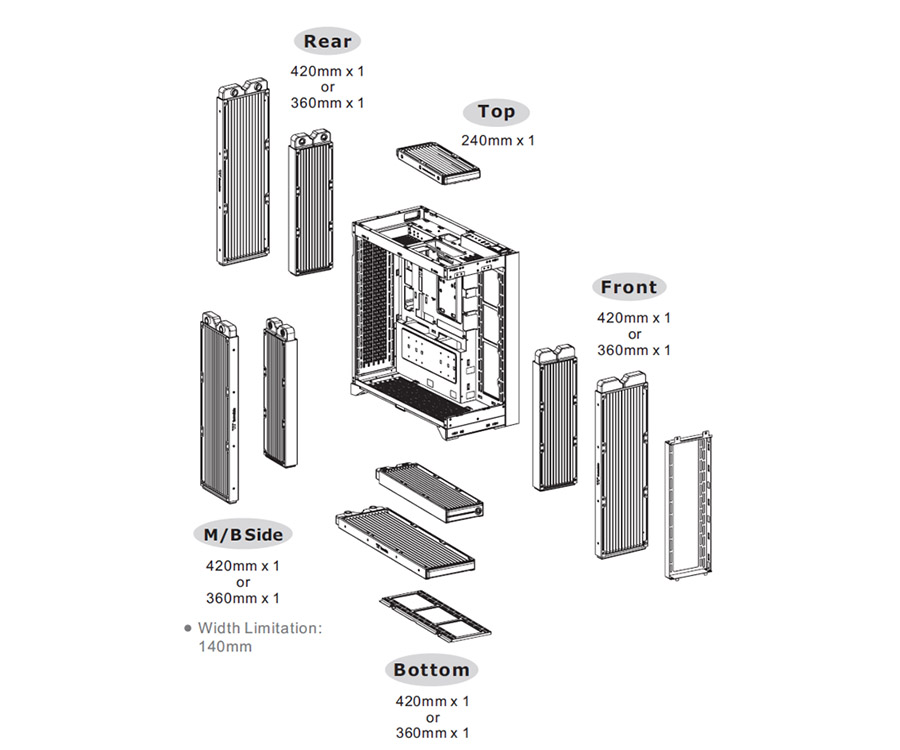

支持大尺寸水冷排

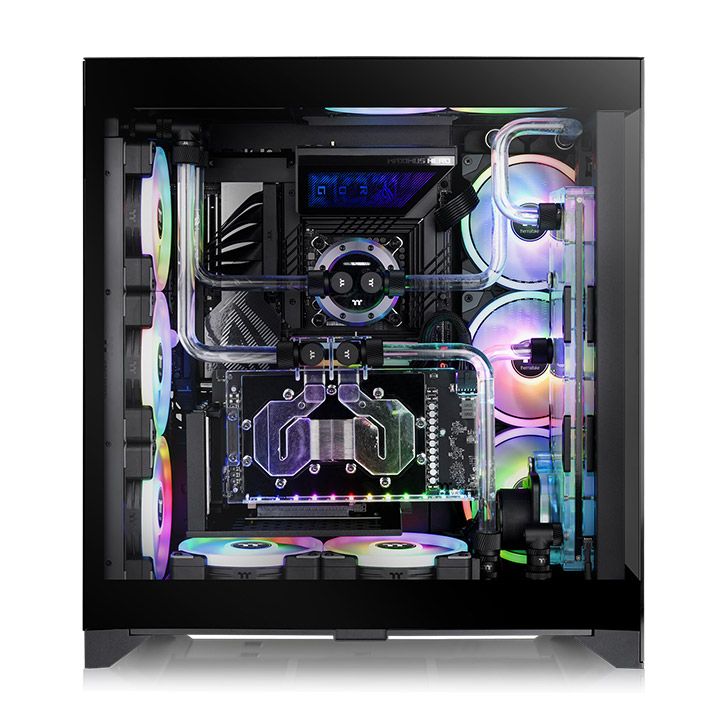

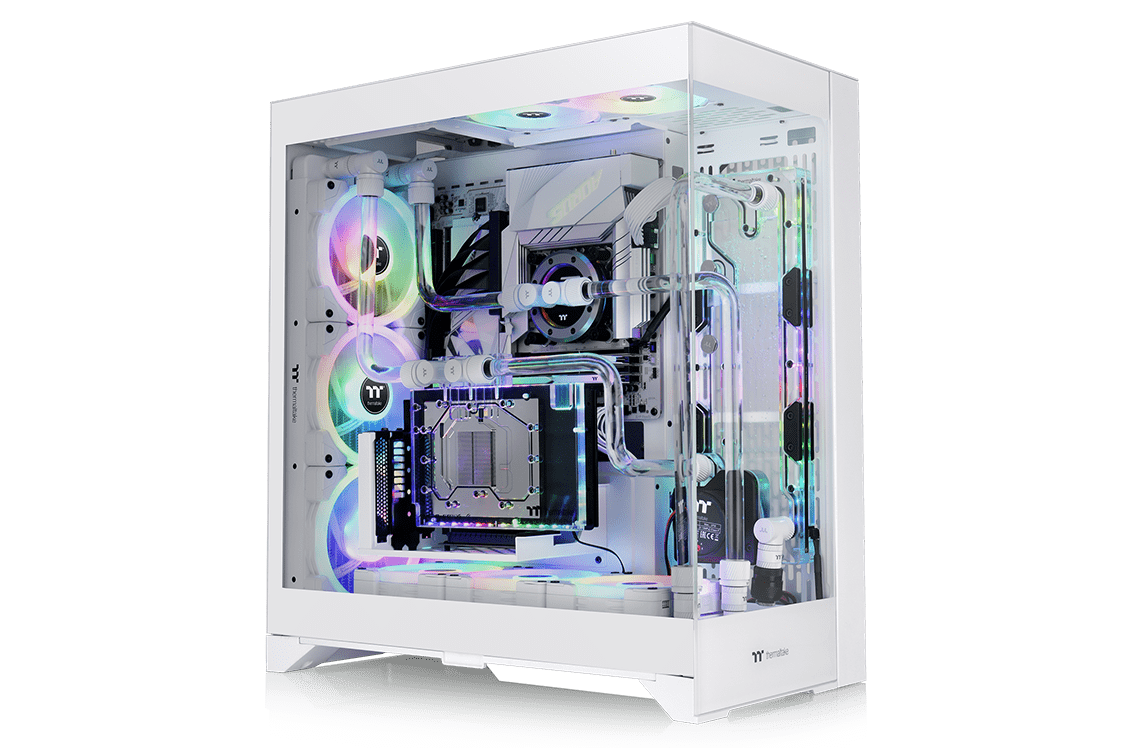

CTE E660 MX 中直立式机箱专为喜欢定制化水冷散热的玩家打造，可以于机箱内部多个位置选择安装大尺寸的水冷排，前方、后方、底部及主板侧皆可安装420mm水冷排！玩家可以在机箱前方、后方及主板侧安装 420mm/360mm一体式水冷散热器，创造建构系统上的更多可能。
图片仅供参考

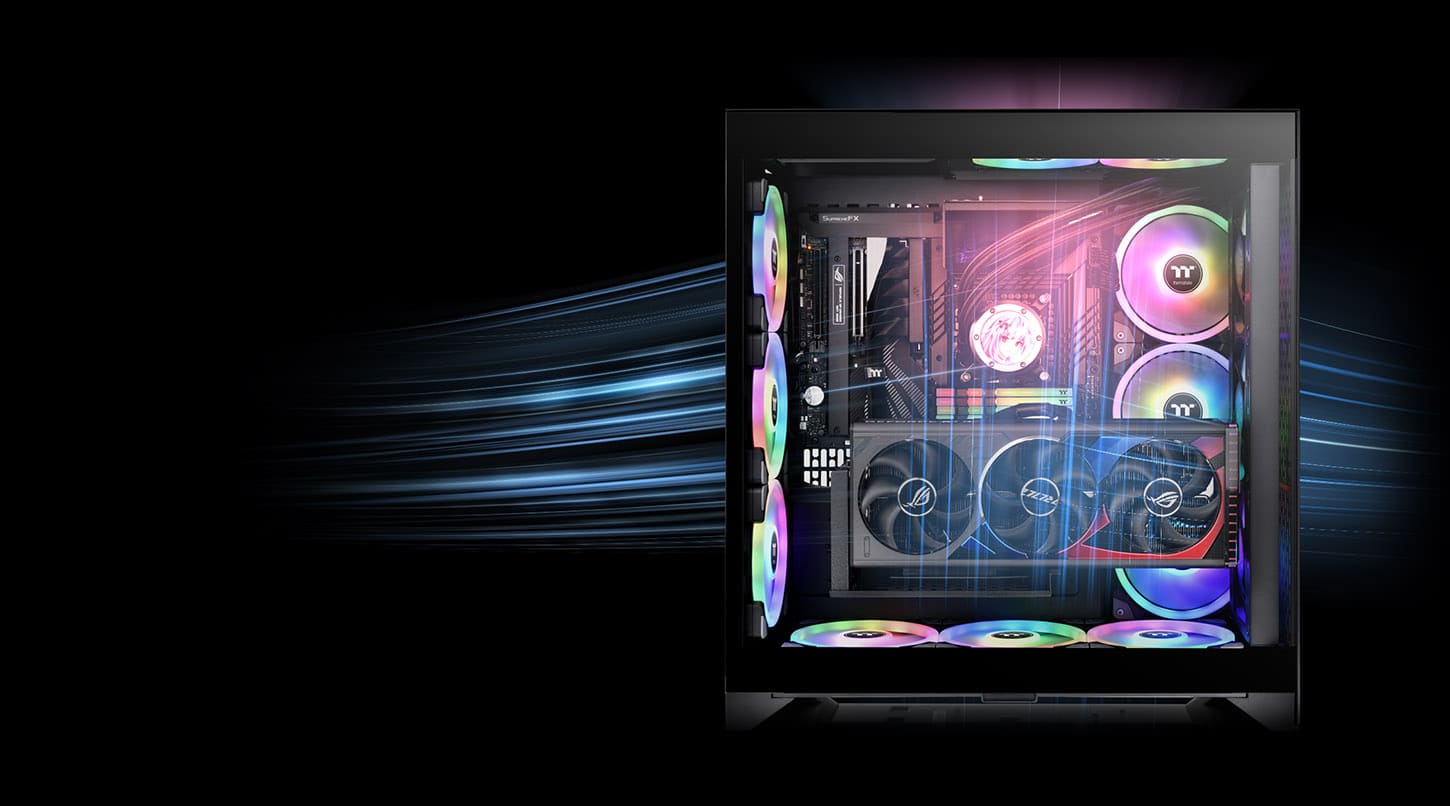

曜越CTE Form Factor设计

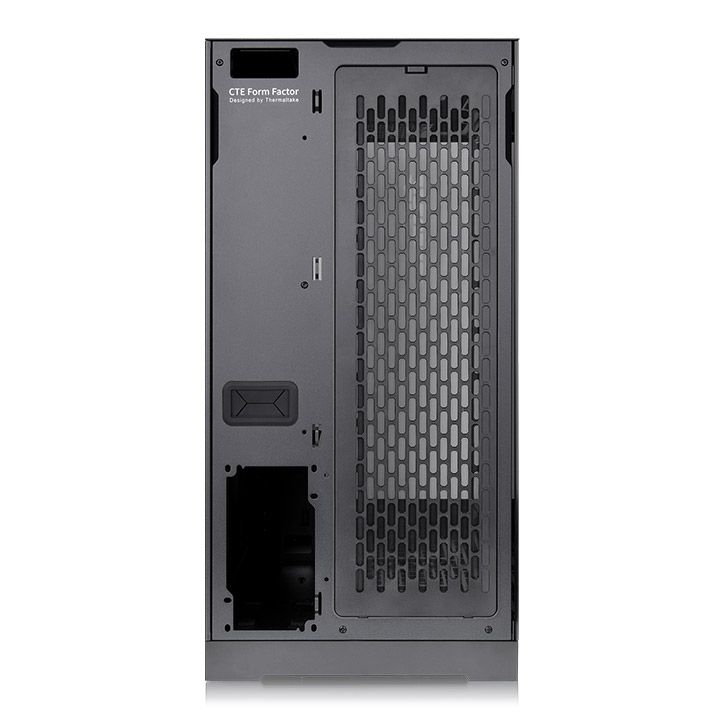

曜越专为追求更优散热表现所打造的新架构──曜越CTE (Centralized Thermal Efficiency) Form Factor设计，旨在实现「高效能集聚散热」。其设计概念为将主板旋转使I/O朝上安装，使得显示适配器能90度垂直安装于主板上，摆放位置靠近由后面板进入之冷空气；让处理器位置大幅靠近由前面板进入的冷空气。此新架构让两大系统热源CPU及显卡拥有各自独立的散热通道。通过机箱前方、后方与下方装置的风扇打造冷风三面进气搭配机箱上方排出热气强化热对流提升散热效果。曜越CTE Form Factor设计采用主动式散热，让热源大幅度地靠近由机箱外进入的冷空气并安装风扇加强进气表现，配合烟囱效应强化系统整体散热效能，同时满足玩家对高端硬设备及优秀散热系统的需求！
图片仅供参考
曜越专为追求更优散热表现所打造的新架构──曜越CTE (Centralized Thermal Efficiency) Form Factor设计，旨在实现 「 高效能集聚散热」
曜越CTE Form Factor机箱系列将主板位置旋转90度， 优化风流散热通道，打造跳脱传统设计的机箱散热配置
影片仅供参考
CTE E660 MX 机箱将主要热源靠近进气口，达到精准散热: 将中央处理器(CPU) 和 显卡(GPU) 移近至后面板，以提供独立的冷空气散热通道。
影片仅供参考
主动散热! 透过上述的设计摆放，提升进气与出气效率、强化系统整体散热效能，满足玩家对高端硬设备及优秀散热系统的需求
影片仅供参考

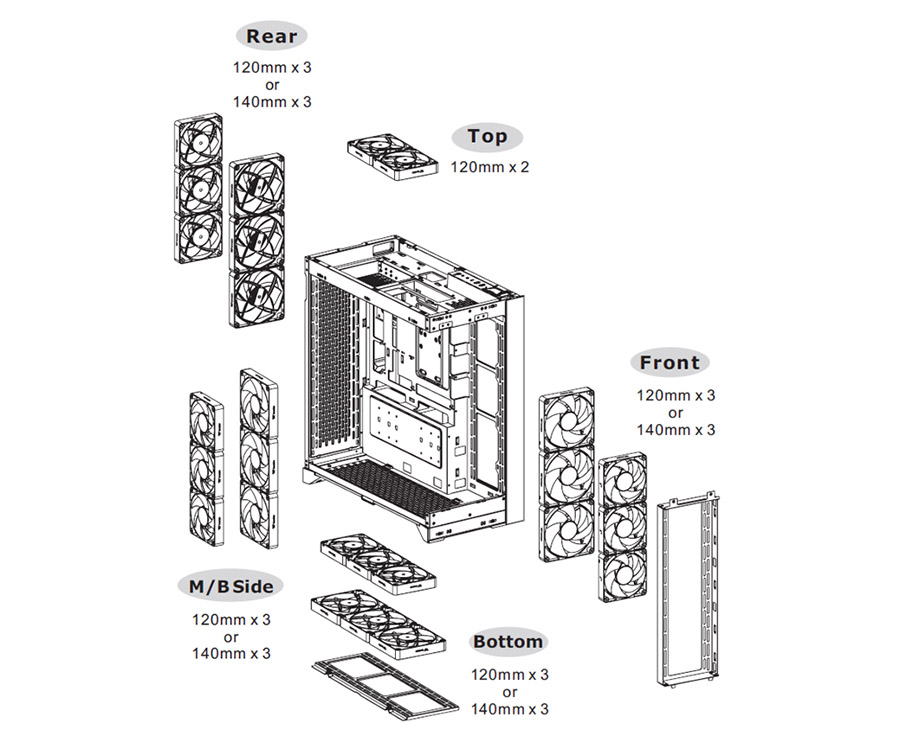

出色的内部扩充容纳所有梦想零组件!
为了满足各种高端散热需求，玩家可以在多个位置安装散热零件：机箱内部可安装多达14个120mm风扇或12个140mm风扇，于机箱前方、后方和主板侧可以安装长至420mm/360mm的一体式水冷。
此外，机箱前方、底部配备的风扇支架，以及顶部、后方和主板侧的安装点可以让玩家轻松安装所需要的散热零件。
优异内部扩充 极致散热方案

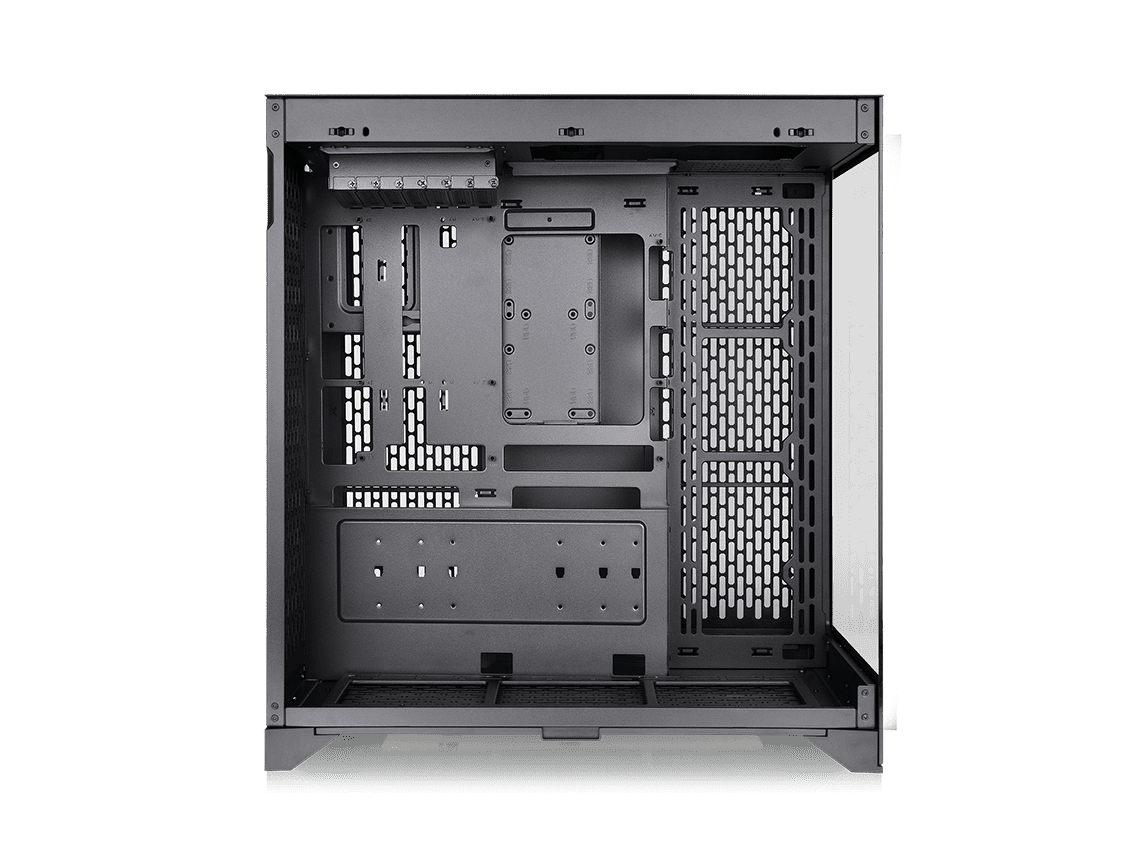

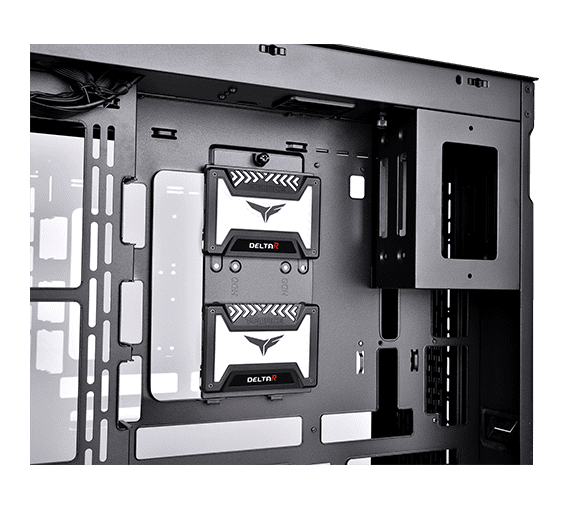

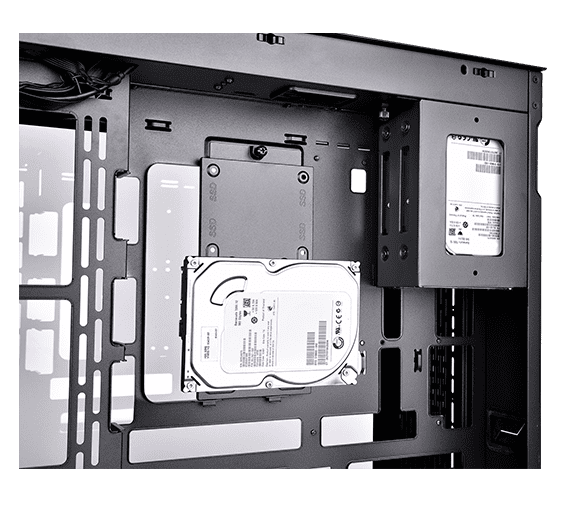

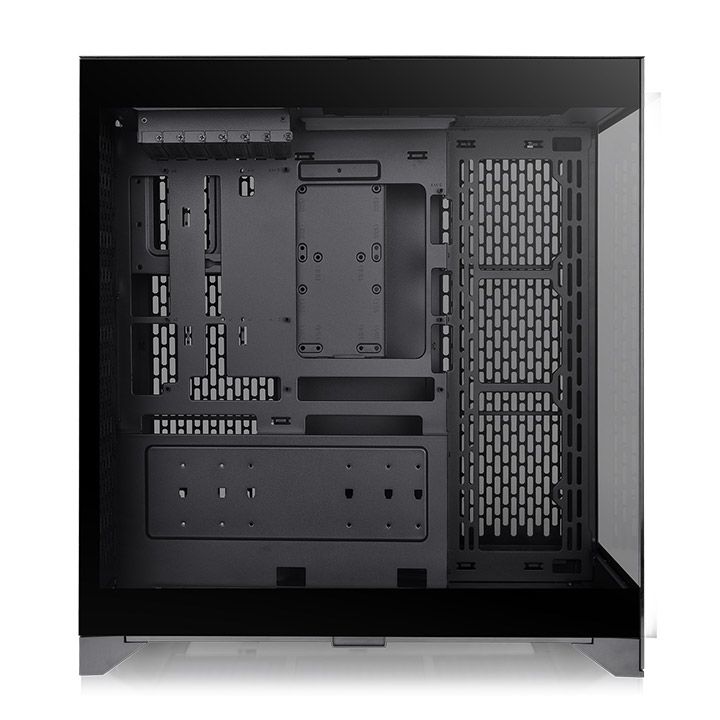

CTE E660 MX 中直立式机箱具备优秀的内部扩充，主板部分可支持至 E-ATX 主板(12”x10.5”)，可容纳CPU塔式散热器高度达 166mm，支持长 443.8mm (不含冷排) 高端显卡直立与横放摆放，电源有220mm的安装空间，以及最多可安装多达3个3.5寸 HDD或2个2.5寸SSD。散热方面，前方、后方、下方、顶部及主板侧总共可容纳14个120mm风扇或12个140mm风扇，一体式水冷支持方面，机箱前方、后方及主板侧可以安装长达420mm/360mm的一体式水冷散热器，提供玩家打造专属高端散热系统的无限可能。

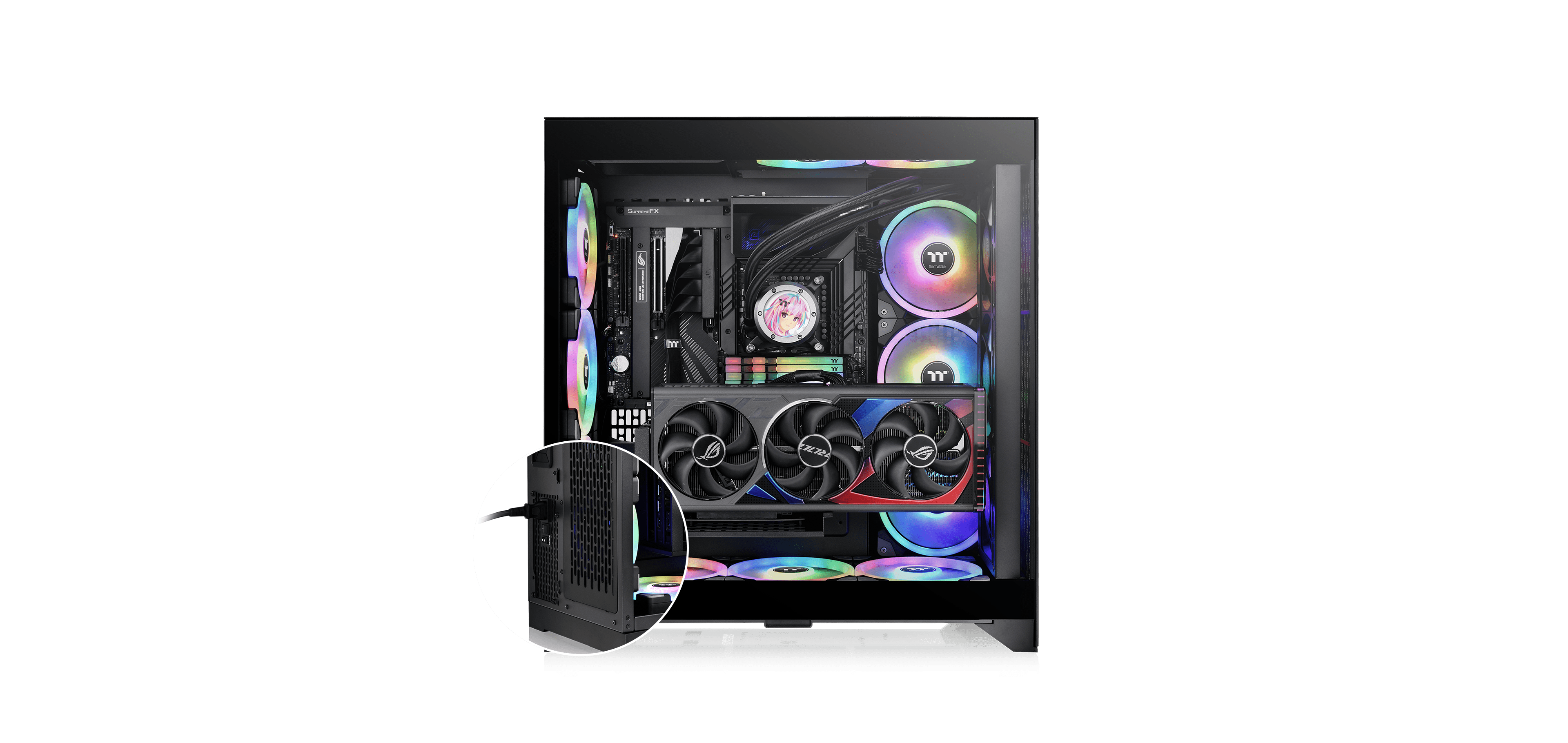

便捷I/O接口设计
设计的I/O接口具备两组USB 3.0 和一组USB 3.2 (Gen 2) Type C接口，方便使用各类外接装置。

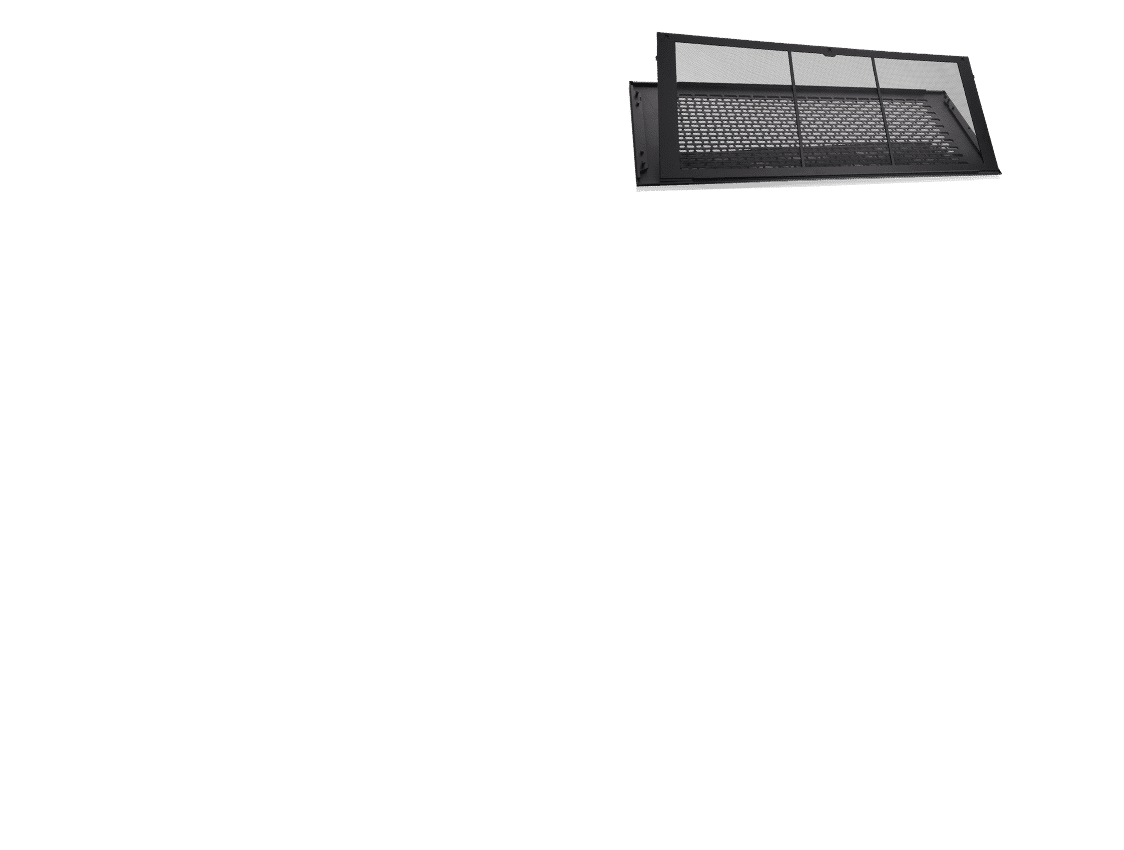

优秀的防尘保护

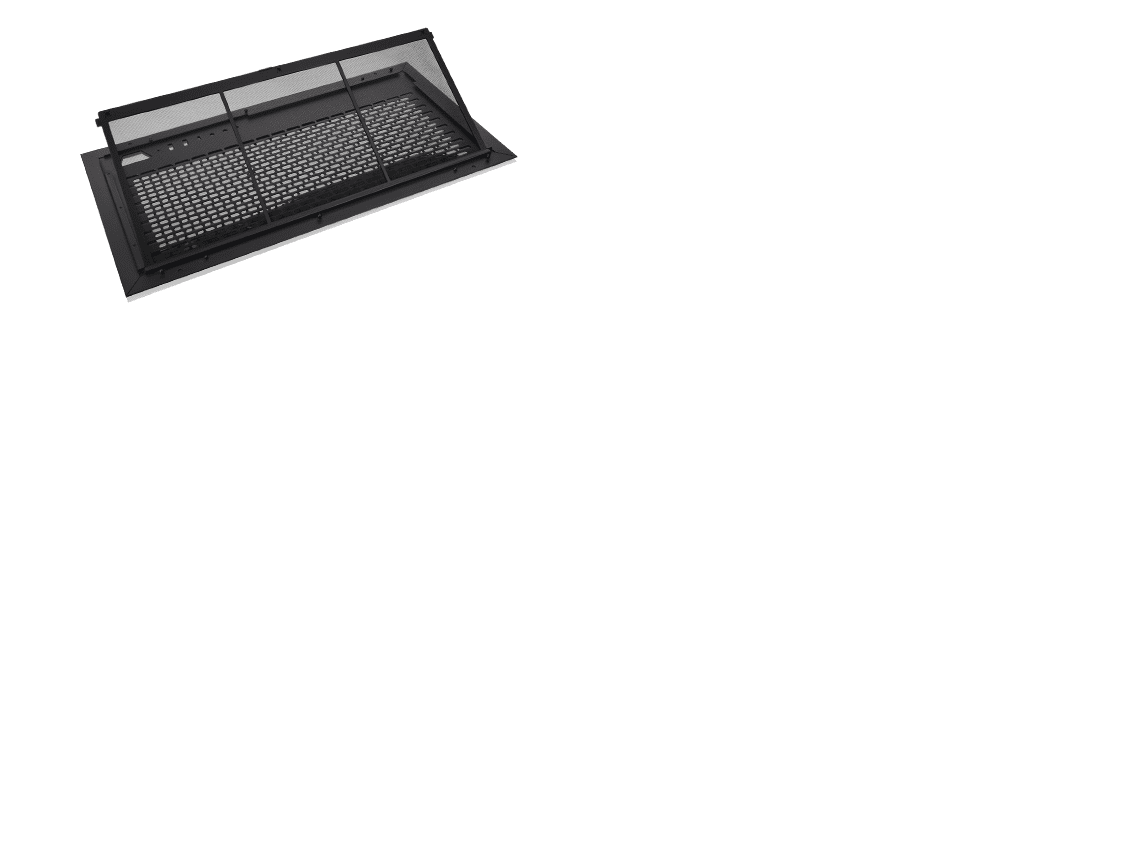

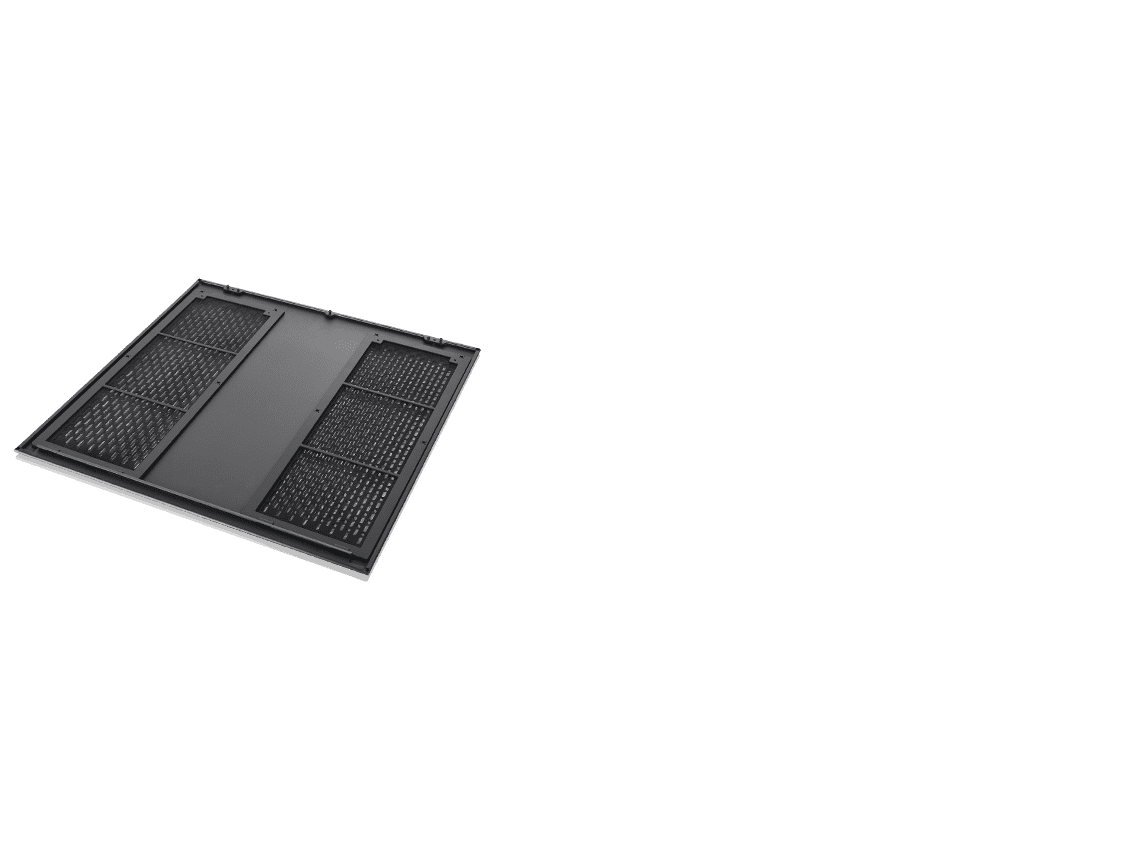

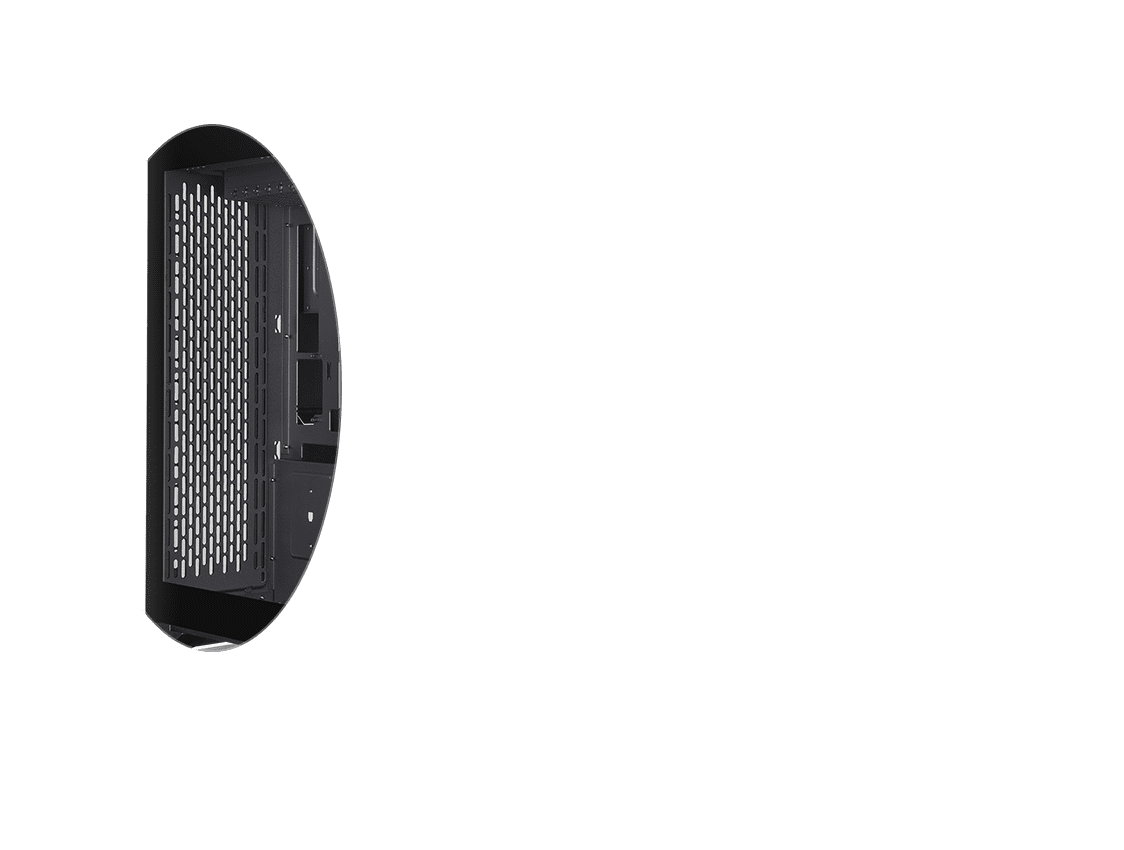

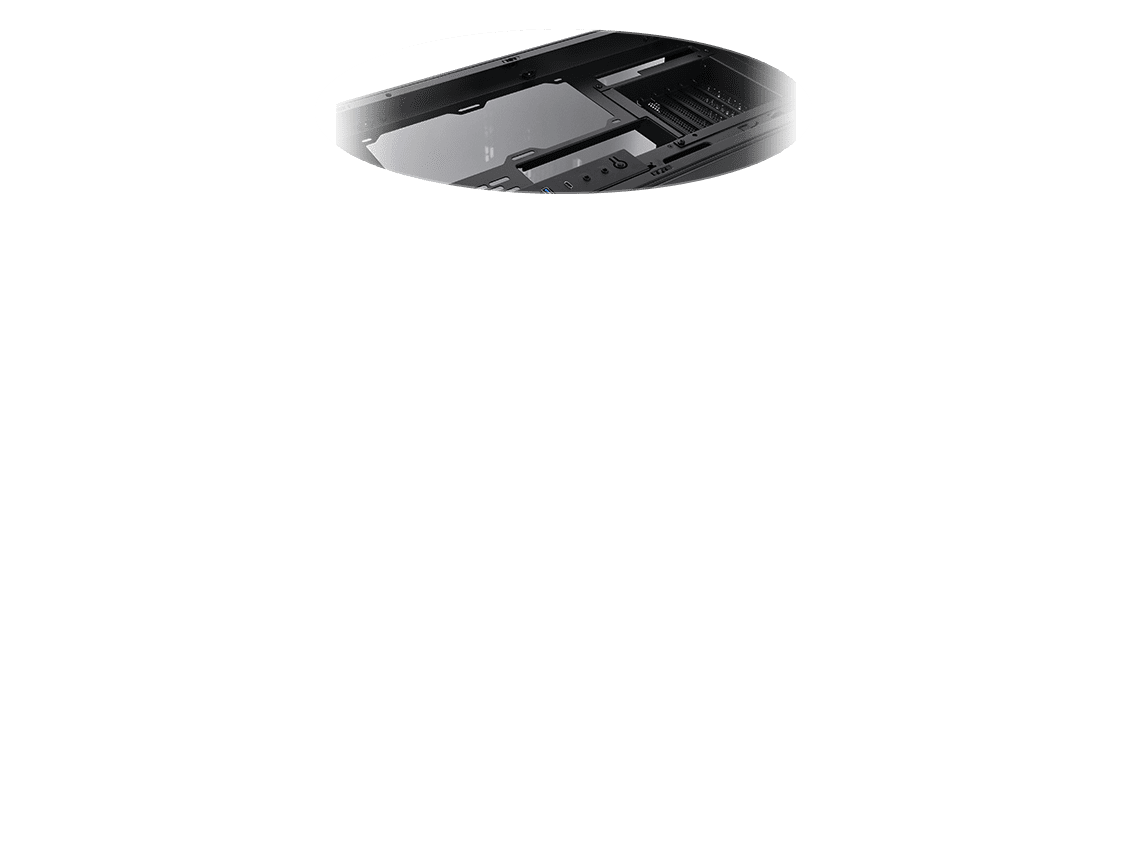

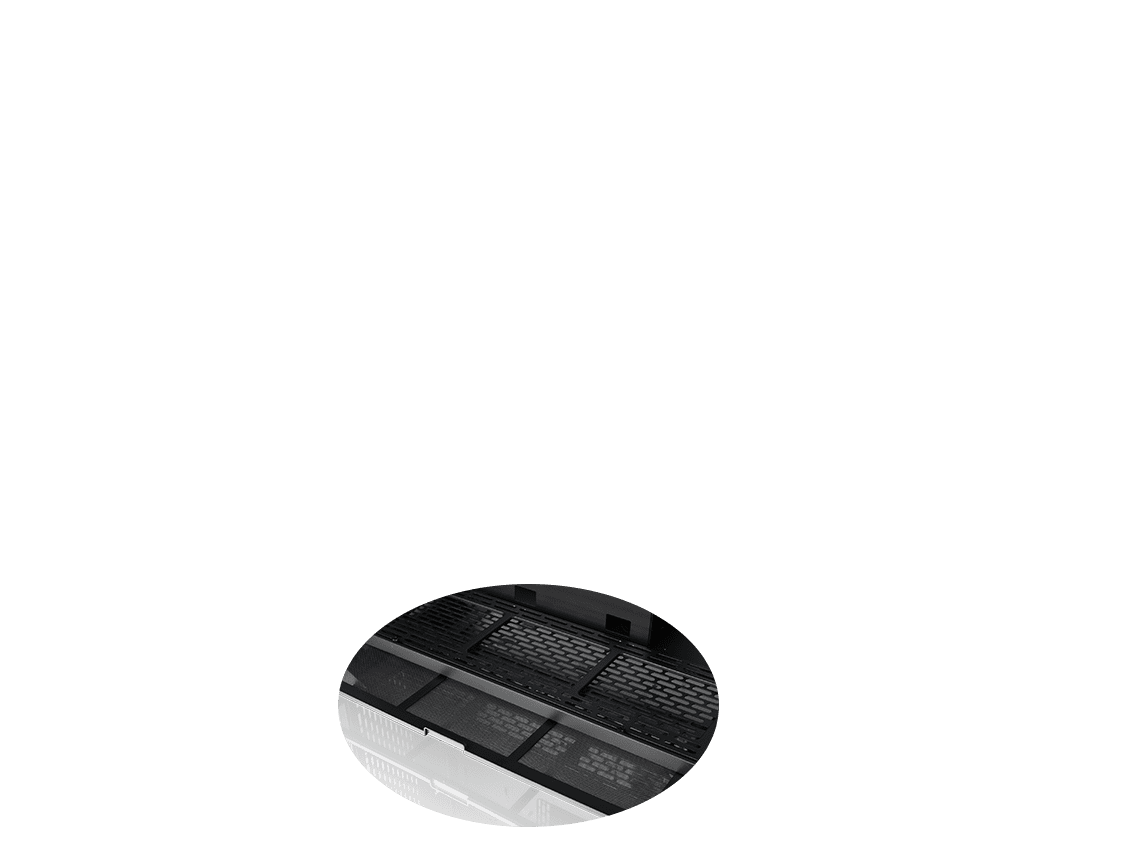

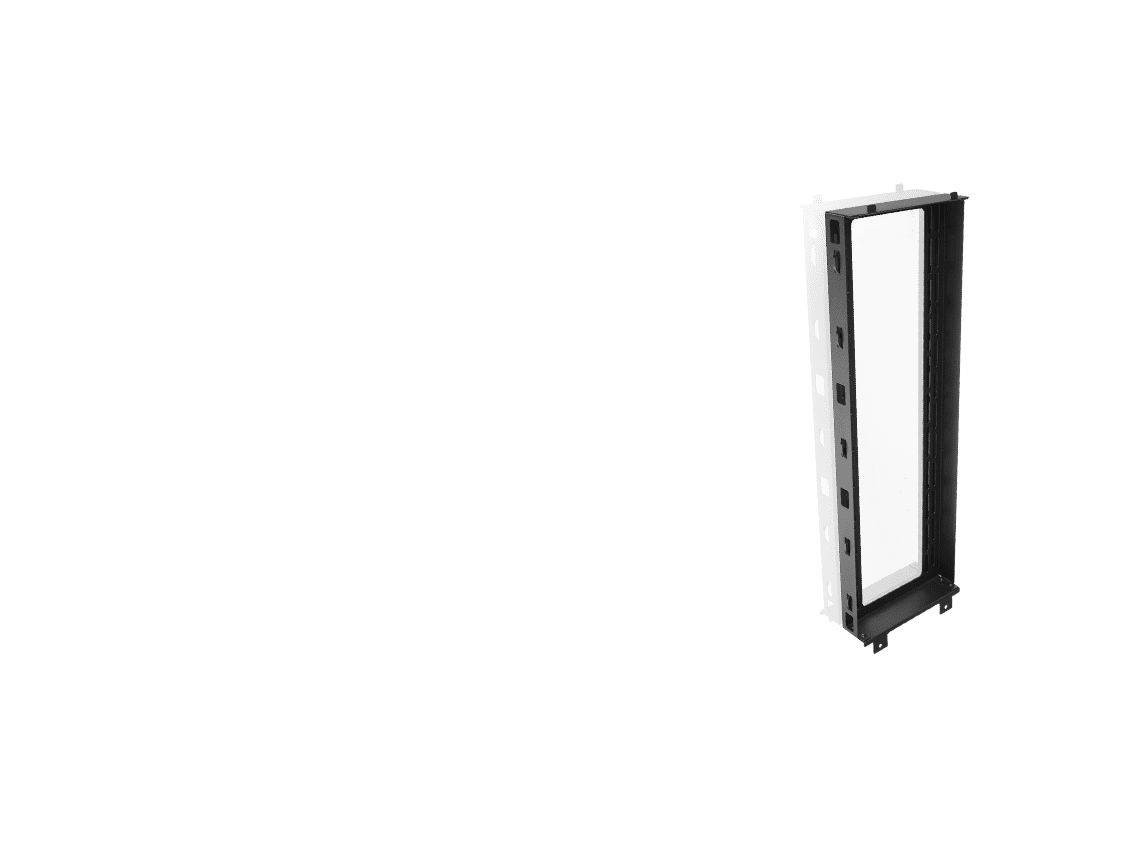

CTE E660 MX 中直立式机箱上方、下方、前方、后方和右侧配有易于拆卸的滤网，能有效防止灰尘污垢进入，提供优秀的防尘保护。
水冷排支持列表
All-in-One Cooling Compatibility List
| 120mm | 240mm | 360mm | 140mm | 280mm | 420mm | |
|---|---|---|---|---|---|---|
| Front | ● | ● | ● | ● | ● | ● |
| Top | ● | ● | - | - | - | - |
| Rear | ● | ● | ● | ● | ● | ● |
| Right (M/B Side) |
● | ● | ● | ● | ● | ● |
| Bottom | - | - | - | - | - | - |
Custom Liquid Cooling Compatibility List
| 120mm | 240mm | 360mm | 140mm | 280mm | 420mm | |
|---|---|---|---|---|---|---|
| Front | ● | ● | ● | ● | ● | ● |
| Top | ● | ● | - | - | - | - |
| Rear | ● | ● | ● | ● | ● | ● |
| Right (M/B Side) |
● | ● | ● | ● | ● | ● |
| Bottom | ● | ● | ● | ● | ● | ● |
風扇支持列表
Fan Support List
| 120mm | 140mm | |
|---|---|---|
| Front | 3 | 3 |
| Top | 2 | - |
| Right | 3 | 3 |
| Rear (M/B Side) |
3 | 3 |
| Bottom | 3 | 3 |
| 型号 | CA-1Y3-00M1WN-01 |
|---|---|
| 系列 | CTE |
| 机型 | Mid Tower |
| 尺寸（高*宽*深） | 558.5 x 270 x 513mm (21.99 x 10.63 x 20.2 inch) |
| 重量 | 15.85 kg / 34.94 lbs. |
| 侧窗 | 4mm Tempered Glass x 2 |
| 颜色 | Black |
| 材质 | SPCC |
| 散热系统 | - |
| PCI插槽 | 7 |
| 适用主机板 | 6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX), 12” x 10.5” (E-ATX) |
| I/ O连接埠 | USB 3.0 x 2, Type-c x1, HD Audio x 1 |
| 电源供应器 | Standard PS2 PSU (optional) |
| 风扇支持 | Front: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm ,2x 140mm, 1 x 140mm Top: 2 x 120mm, 1 x 120mm Right (M/B Side): 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm ,2x 140mm, 1 x 140mm Rear: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm ,2x 140mm, 1 x 140mm Bottom: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm ,2x 140mm, 1 x 140mm |
| 水冷排支援 | Front: 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm, 1 x 280mm, 1 x 140mm Top: 1 x 240mm, 1 x 120mm Right (M/B Side): 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm, 1 x 280mm, 1 x 140mm Rear: 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm, 1 x 280mm, 1 x 140mm Bottom (DIY only): 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm, 1 x 280mm, 1 x 140mm |
| 其馀相容性 | CPU cooler max height: 166mm VGA max length: 415mm (with radiator) 443.8mm (without radiator) PSU max length: 220mm |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
CTE E660 MX Manual
- 2024-06-20
