曜越CTE Form Factor设计
曜越专为追求优秀散热所打造的新架构──曜越CTE (Centralized Thermal Efficiency) Form Factor设计，旨在实现「高效能集聚散热」。其设计理念为将主板旋转使I/O朝上安装，使得显卡能90度垂直插在主板上，摆放位置靠近后面板，CPU位置贴近前面板更好的进入冷空气。此新架构让CPU和显卡拥有各自独立的散热风道。通过机箱前、后方与下方安装的风扇形成冷空气三面进气，同时机箱上方排出热气形成热对流提升散热效果。曜越CTE Form Factor设计采用主动式散热，让热源大幅度地靠近吸入的冷空气并安装风扇加强进气表现，配合烟囱效应强化系统整体散热效能，同时满足玩家对高端硬件优异散热系统的需求！
图片仅供参考
曜越專為追求極致散熱表現所打造的新架構──曜越CTE (Centralized Thermal Efficiency) Form Factor設計，旨在實現「高效能集聚散熱」。

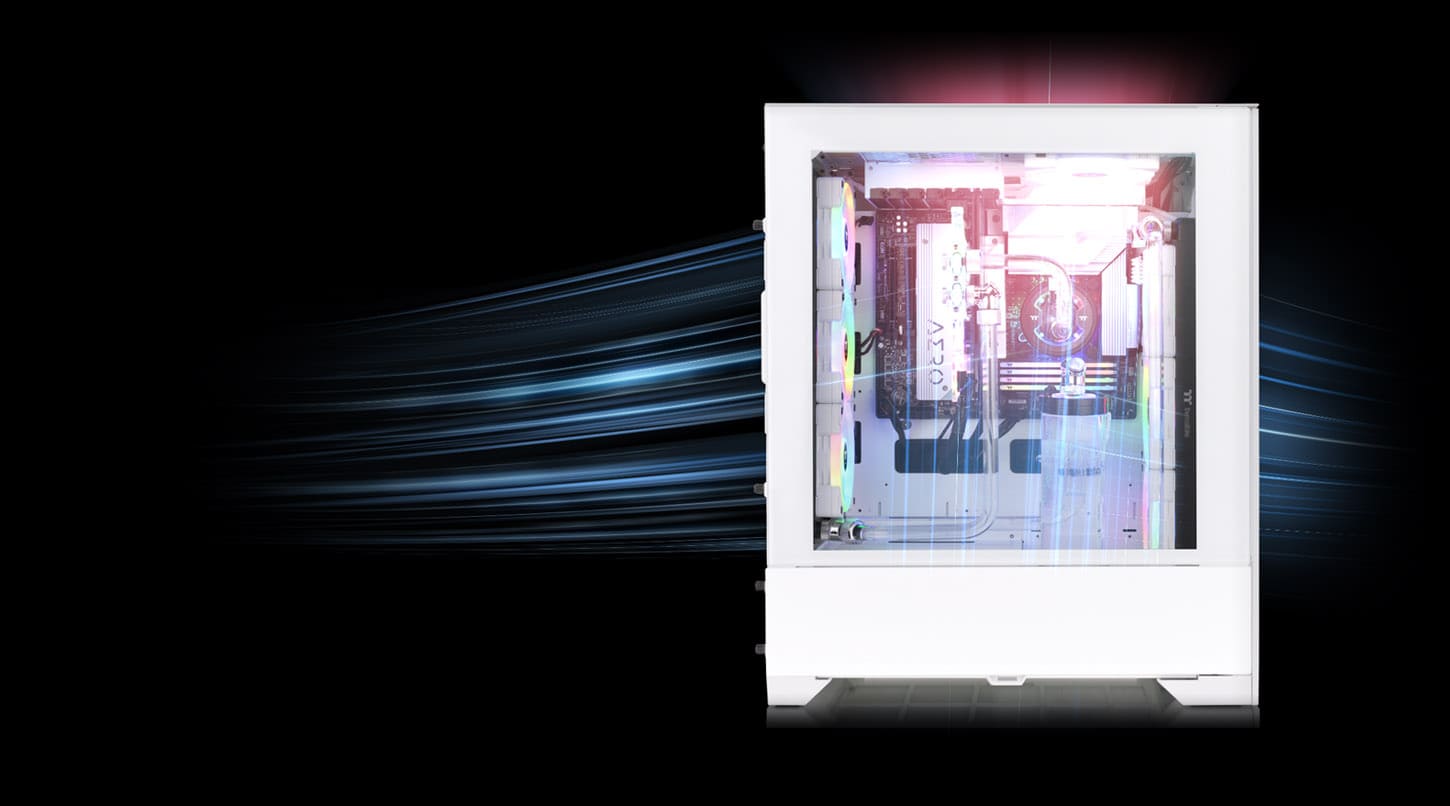

曜越CTE Form Factor机箱系列将主板位置旋转90度，优化风流散热通道，跳脱传统设计的机箱散热配置
影片仅供参考
CTE T500机箱将主要热源移近进气口，达到精准散热: 将CPU摆放靠近前面板，且将GPU摆放靠近前面板，且将显示卡靠近后面板，以提供独立的散热风道。
影片仅供参考
主动散热! 通过上述的设计摆放，提升进出气效率、强化系统散热效能，满足玩家对高端硬件优秀散热的需求。
影片仅供参考
机箱设计与散热性能的完美结合

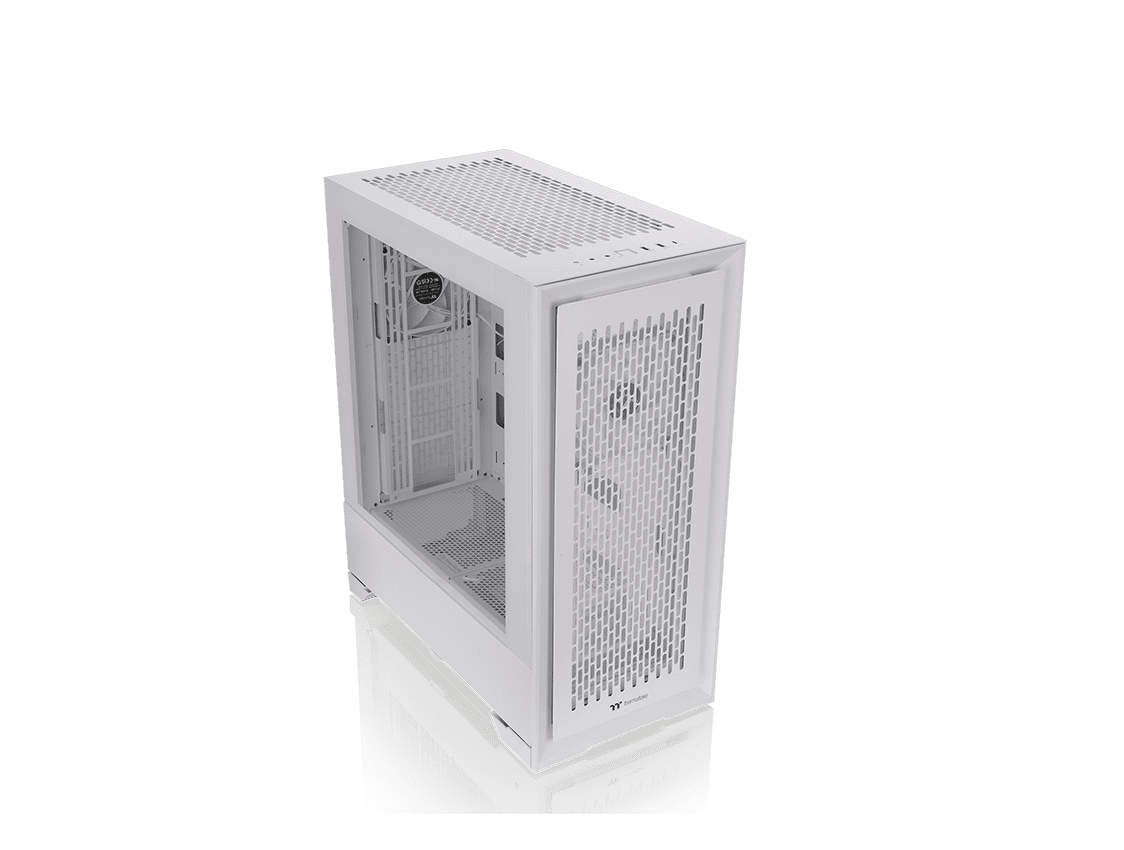

CTE T500 Air 雪白版是曜越全新设计CTE Form Factor系列，支持至E-ATX主板的高直立式机箱，旨在为计算机重要零件提供优秀的散热。内置了三个 140mm CT140 系统散热风扇，并且可以在机箱的前方安装长达420mm 的一体式水冷散热器、在机箱的前后方安装至360mm 的定制化水冷。机箱内部空间充足，可以于机箱前后方的风扇支架、顶部和右侧的风扇凹槽、底部及电源保护盖上的位置安装至11个120mm/140mm的风扇。CTE T500 Air 雪白版还有许多细节如：可拆式滤网、水箱支架以及有助于理线的魔鬼毡束线带。CTE T500 Air 雪白版在配置上提供很多选择，让喜爱定制化水冷散热或双一体式水冷配置的PC爱好者，都能打造超乎想象的专属系统。
支持双360mm冷排
CTE T500 Air 雪白版高直立式机箱专为喜欢客制化水冷散热的玩家打造，最多可同时于机箱前后方安装长达360mm的水冷排。此外，也可以于机箱前方安装至420mm一体式水冷散热器，或是同时于机箱前后方安装两个360mm一体式水冷散热器，创造建构系统上的更多可能。
图片仅供参考
出色的内部扩充容纳所有梦想零组件!
为了满足各种高端散热需求，玩家可以在多个位置安装散热零件：机箱内部可安装多达11个140mm/120mm风扇、 前后可安装360mm的水冷排(或安装420mm的一体式水冷在机箱前方) 。此外，机箱前后方的风扇支架、顶部和右侧的风扇凹槽、底部及电源保护盖上的位置可以让玩家轻松安装所需要的散热零件。

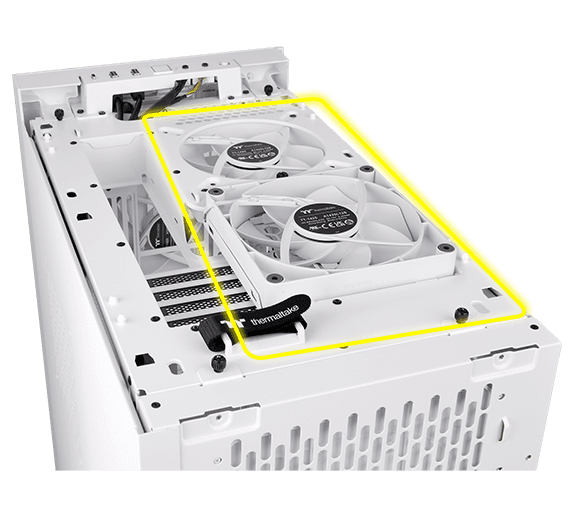

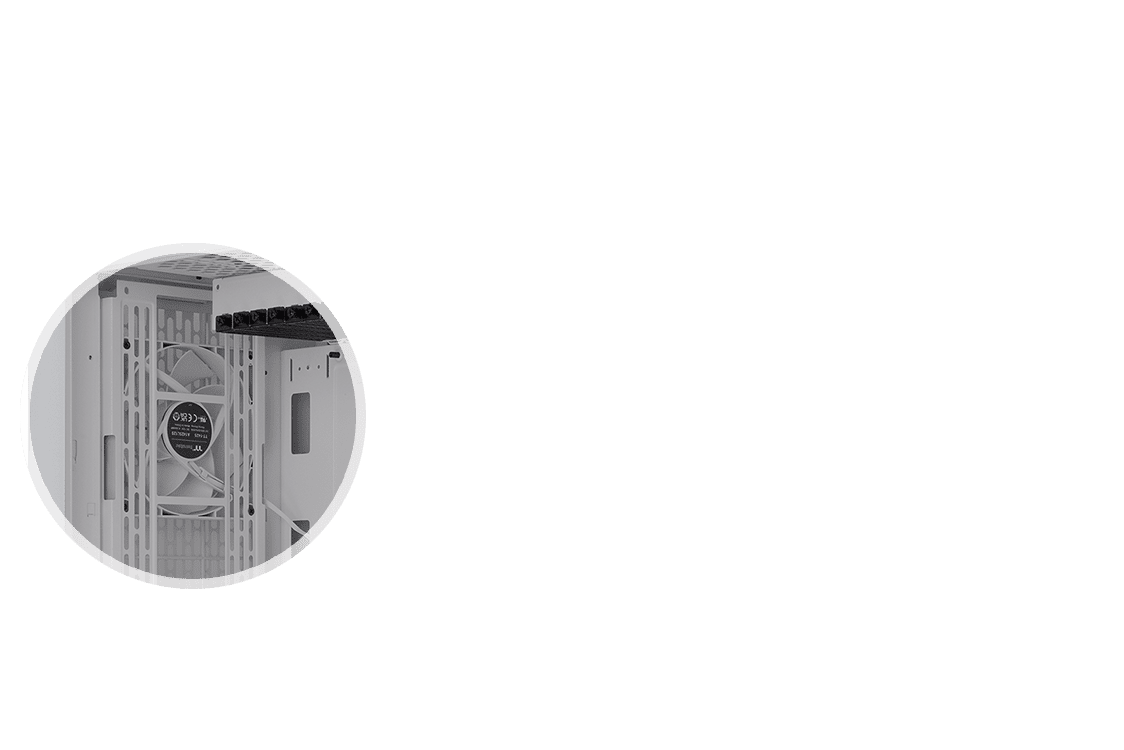

机箱顶部凹槽

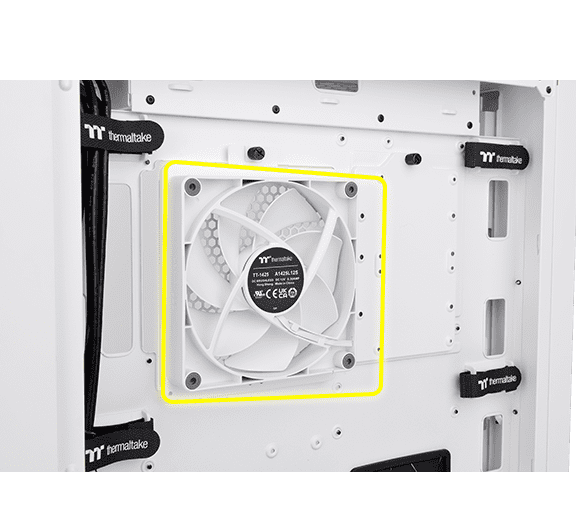

机箱右侧

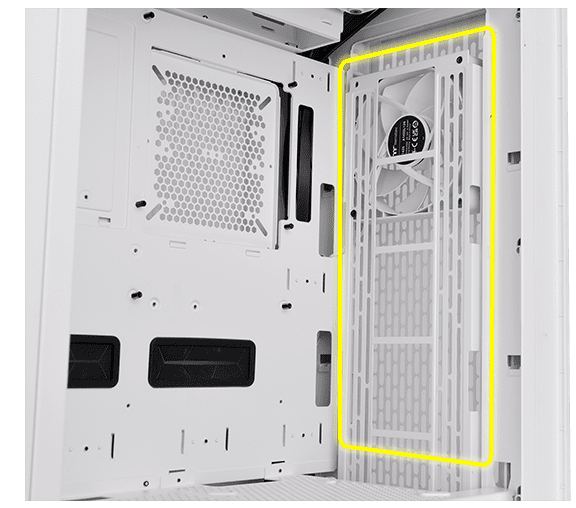

后方风扇支架

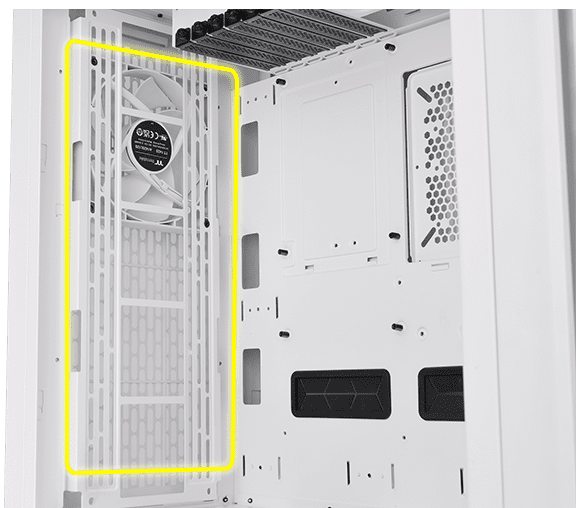

前方风扇支架

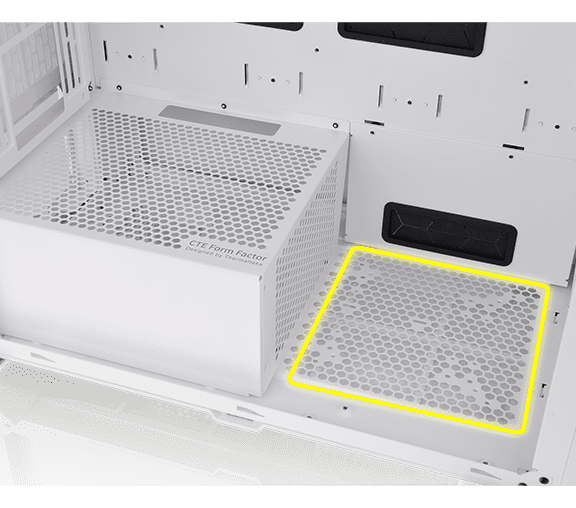

底部

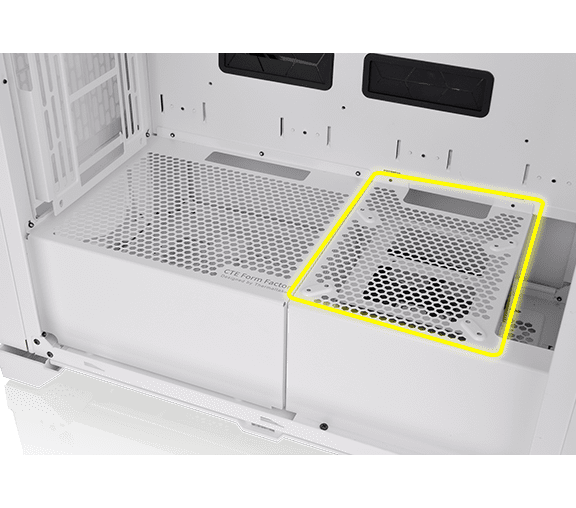

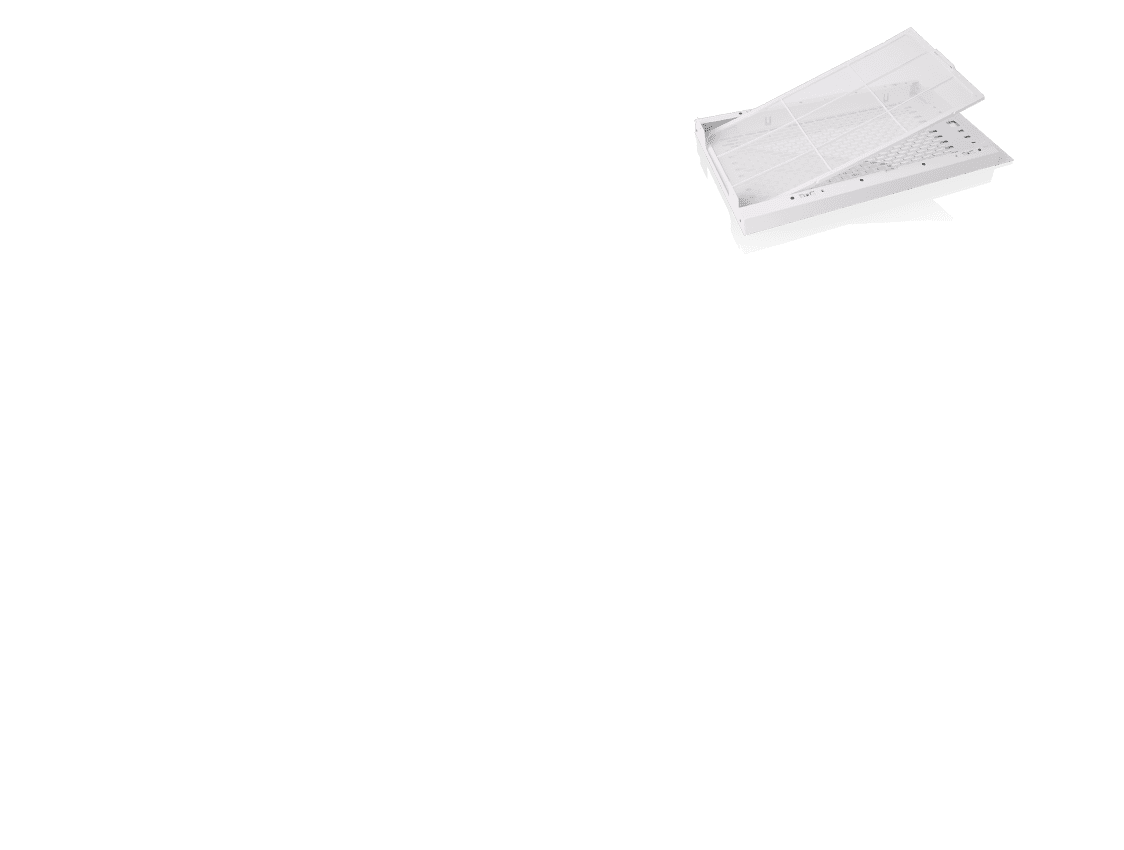

电源保护盖上
内置三颗强力风扇 尽情追风无法挡
CCTE T500 Air 雪白版 高直立式机箱在前方、后方和上方内置三个 140mm PWM 风扇，提升了风量及风压。

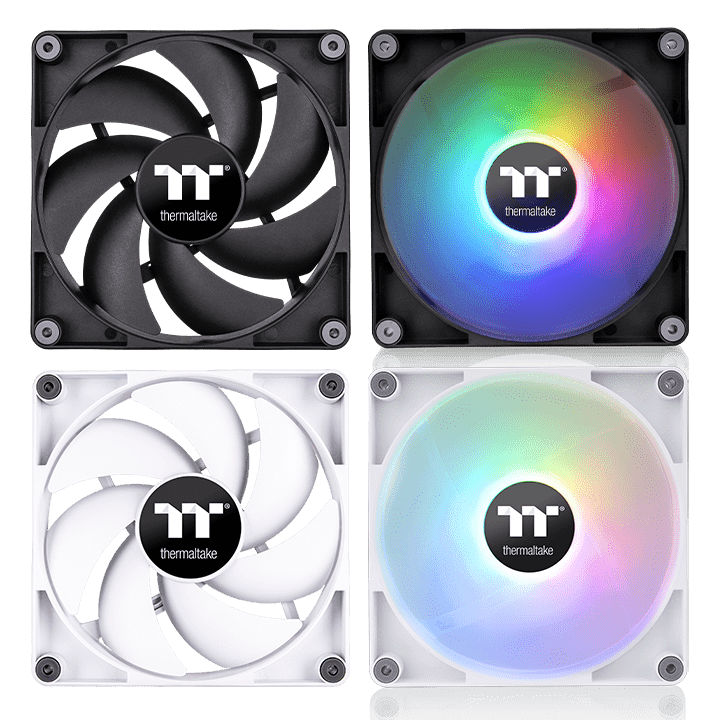

全新的机箱风扇让您轻松匹配!
曜越推出全新 CT 系列风扇，让玩家可以选择黑色或白色、RGB或不发光，来搭配各种配色的电脑。
不用麻烦了! 我们都帮你测试过了!
为确保产品的高质量，曜越科技坚持在严苛的条件下，对我们的产品进行压力测试。我们将CTE T500 Air 雪白版高直立式机箱安装高端的cpu、显卡、主板，以高规格进行了三十分钟的满载测试，能更了解机箱在极限应用情况下的性能表现。
Test System
- Chassis：CTE T500 Air 雪白版 Snow
- Motherboard：ASUS ROG MAXIMUS Z790 APEX
- CPU：Intel® Core™ i9-13900K Processor (TDP 253W)
- GPU：ASUS ROG Strix GeForce RTX® 4090 OC 24GB GDDR6X
- RAM：TOUGHRAM Z-ONE RGB D5 (16G x 2)
- SSD：Seagate SSD 120G
- PSU：Toughpower GF3 1200W - TT Premium Edition
- CPU Cooler：TOUGHLIQUID Ultra 420 AIO Liquid Cooler
- FANs：
AIO: TOUGHFAN 140mm x 3
Chassis: CT 140mm x 5
(Top x 2 , Rear x 3 )

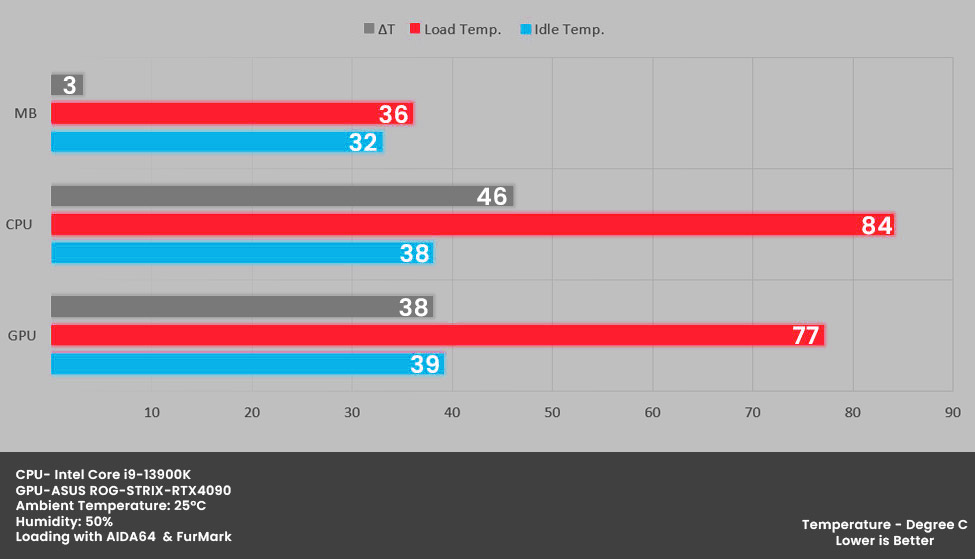

CPU & GPU Thermal Stress Test
CTE T500 Air 雪白版
独特设计打造优秀散热效果

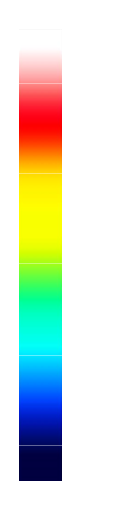

透过热显像仪可以看到: 受益于机箱高效的透风设计以及标配三颗全新CT140散热风扇的优秀散热性能，CTE T500 Air 雪白版高直立式机箱即便在高端硬件的高压测试之下仍能保持相对低的温度，维持系统的顺畅运作。

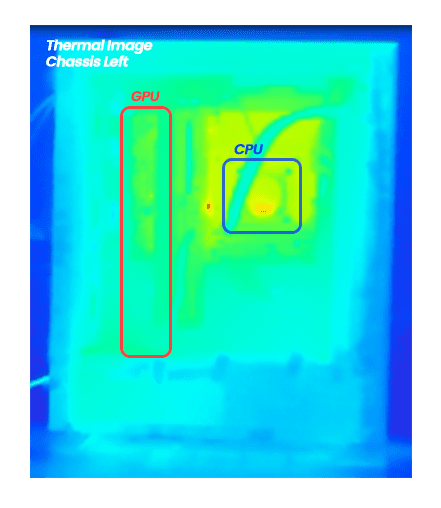

Idle

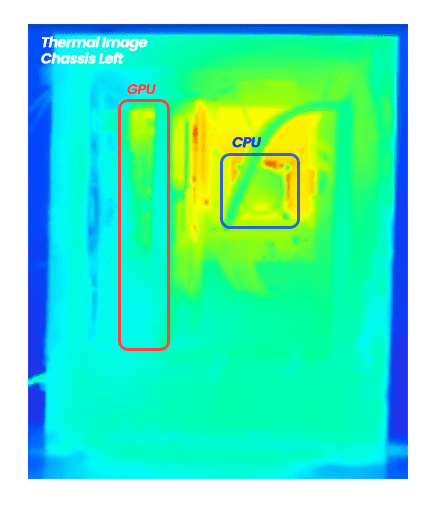

Full Load
优秀内部扩充 更好的散热方案

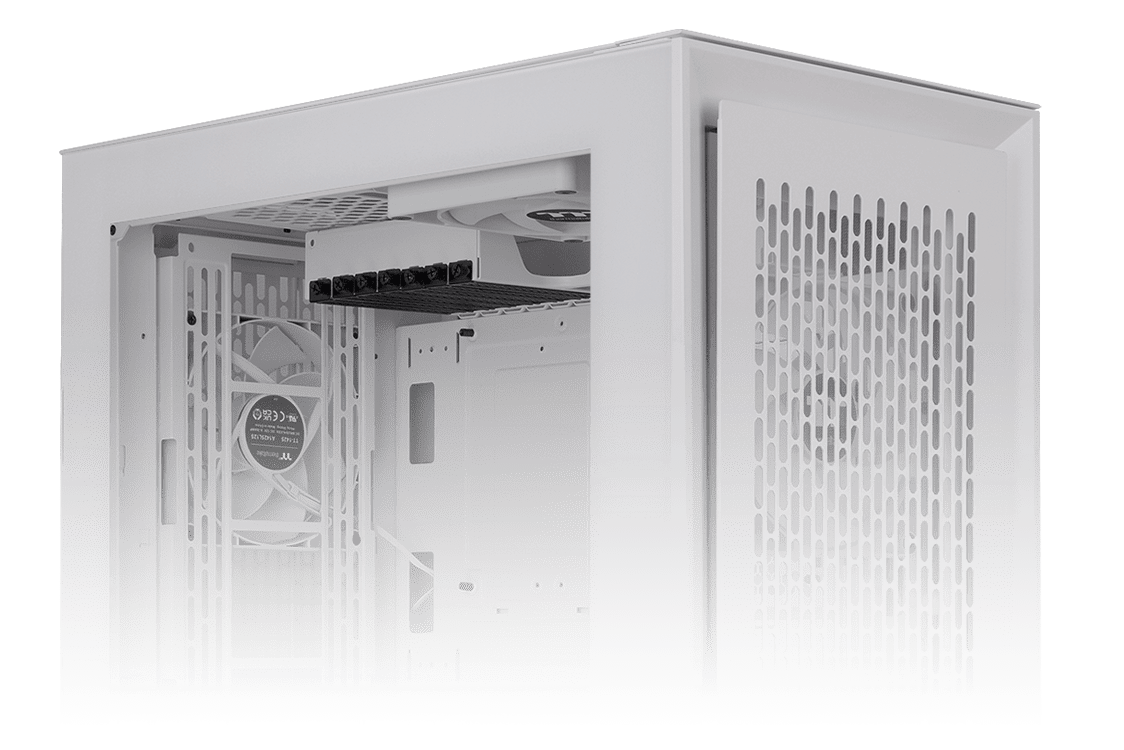

CTE T500 Air 雪白版高直立式机箱具备优秀的内部扩充，主板部分可支持至 E-ATX 主板(12”x13”)，可容纳CPU塔式散热器达 195mm，支持长 385mm 高端显卡摆放，电源供应器有180mm的安装空间，以及可安装多达4个3.5吋 HDD或6个2.5吋SSD。散热方面，前方、 上方、后方、下方及右方可容纳至11颗 120mm/140mm风扇；冷排支持上，于机箱前方、后方可以安装360mm的水冷排或是于机箱前方可以安装至420mm的一体式水冷散热器，提供玩家打造专属高端散热系统的无限可能。

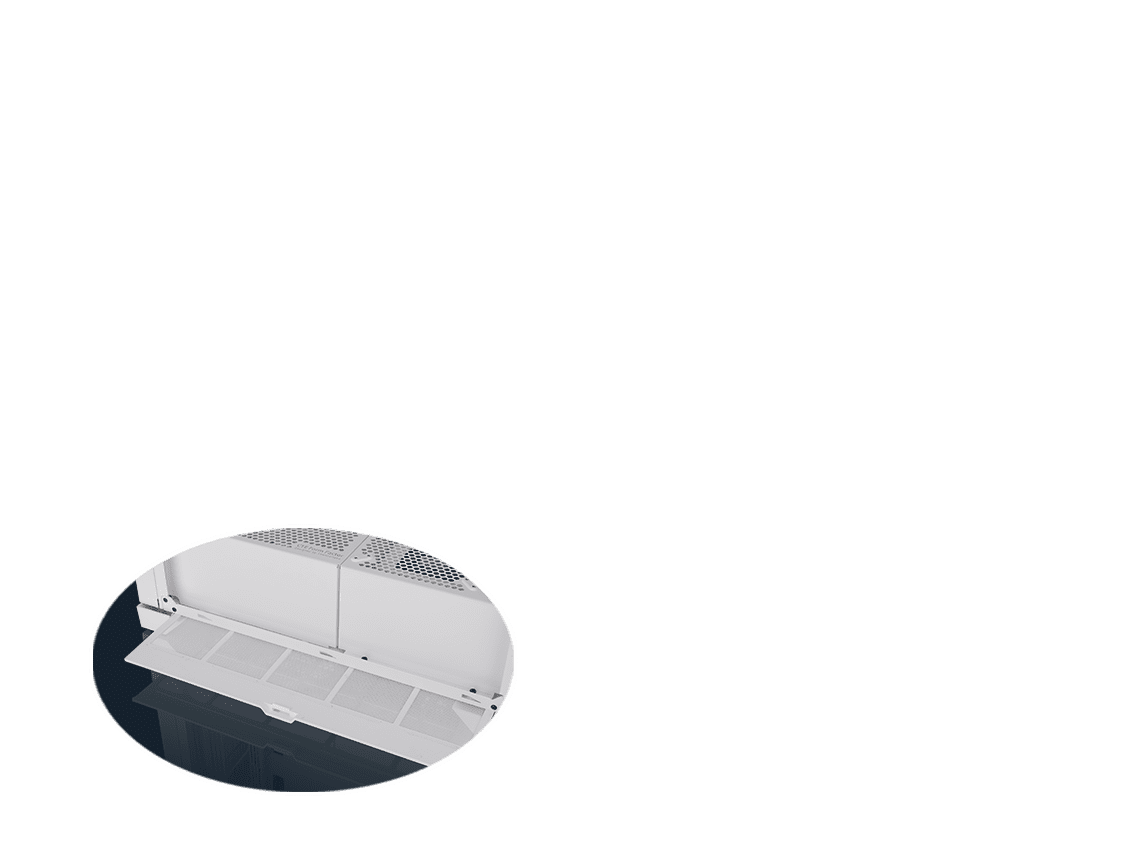

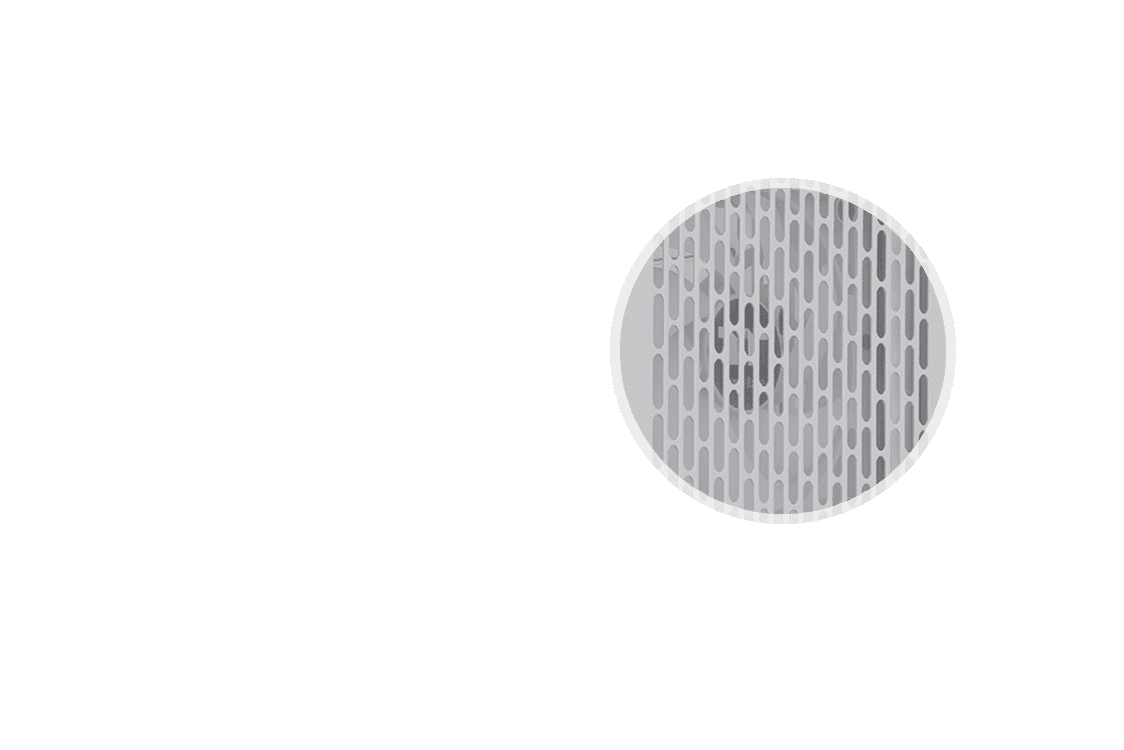

杰出的防尘保护

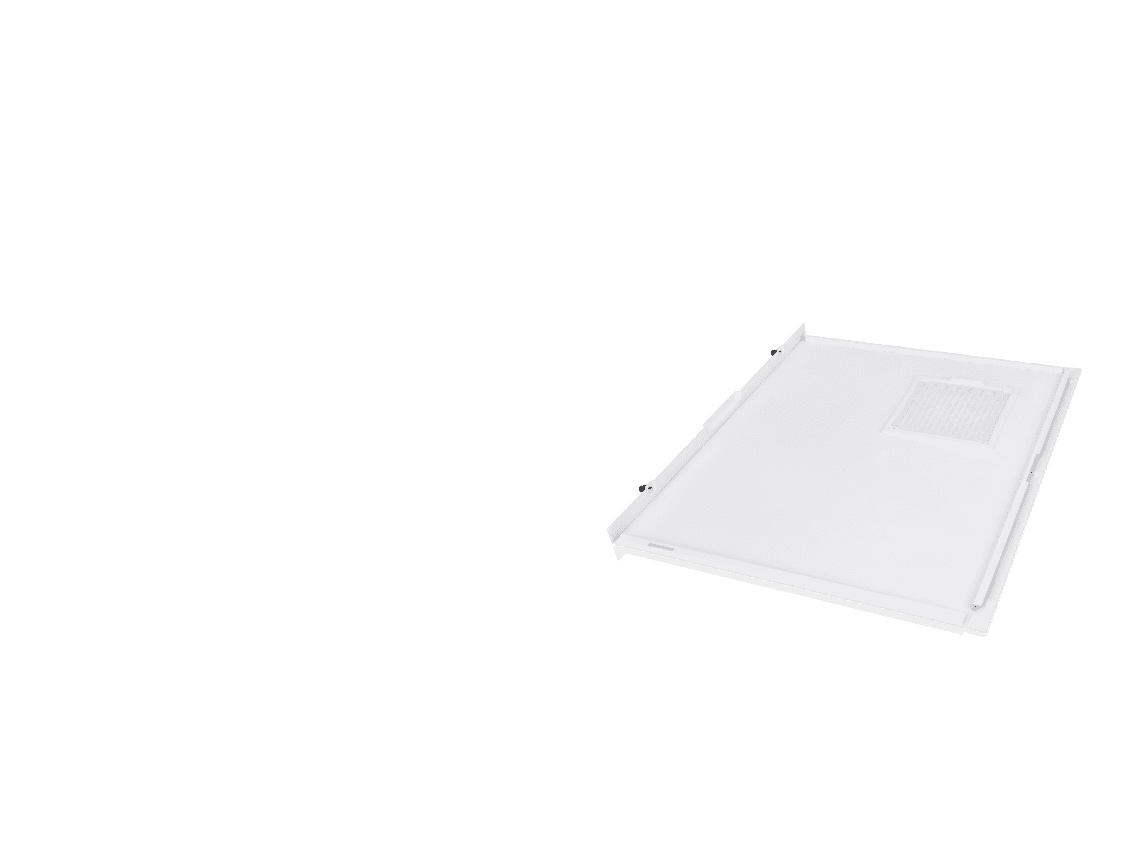

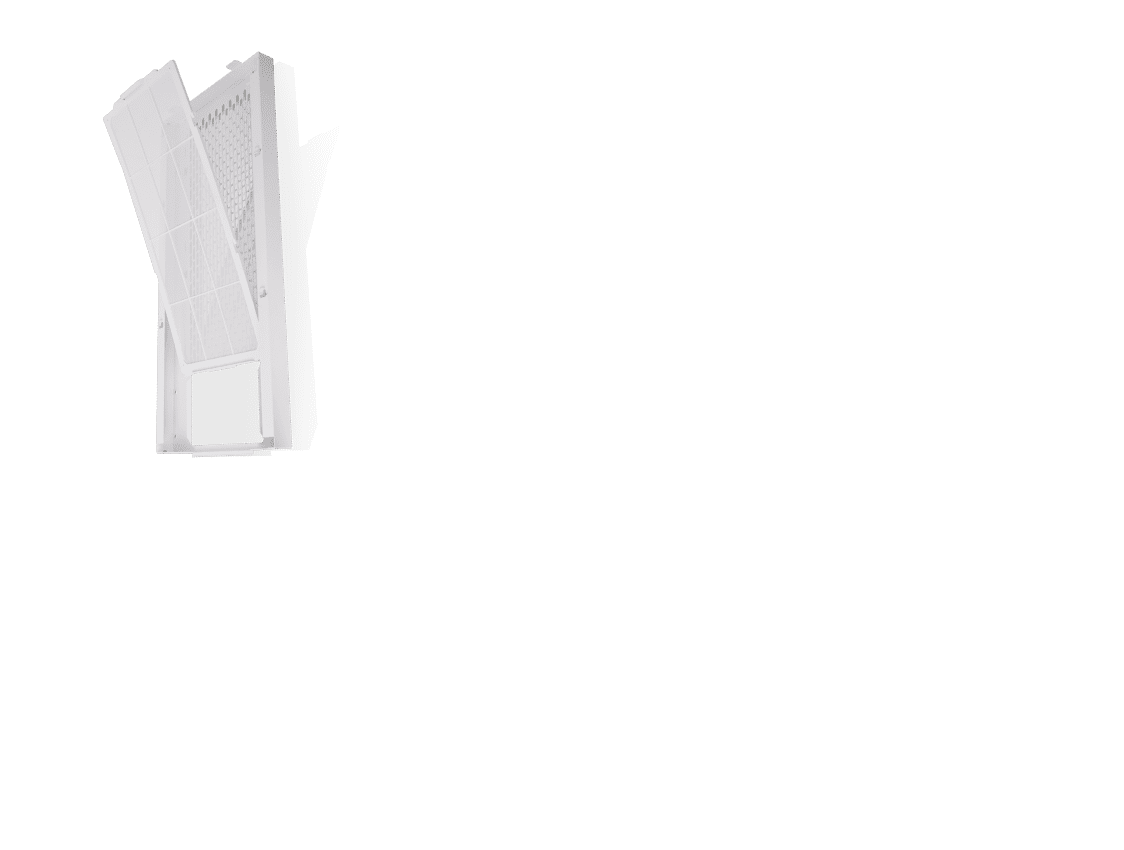

CTE T500 Air 雪白版 高直立式机箱上方、前方、下方、后方和右侧配有易于拆卸的滤网，能有效防止灰尘污垢进入，提供杰出的防尘保护。

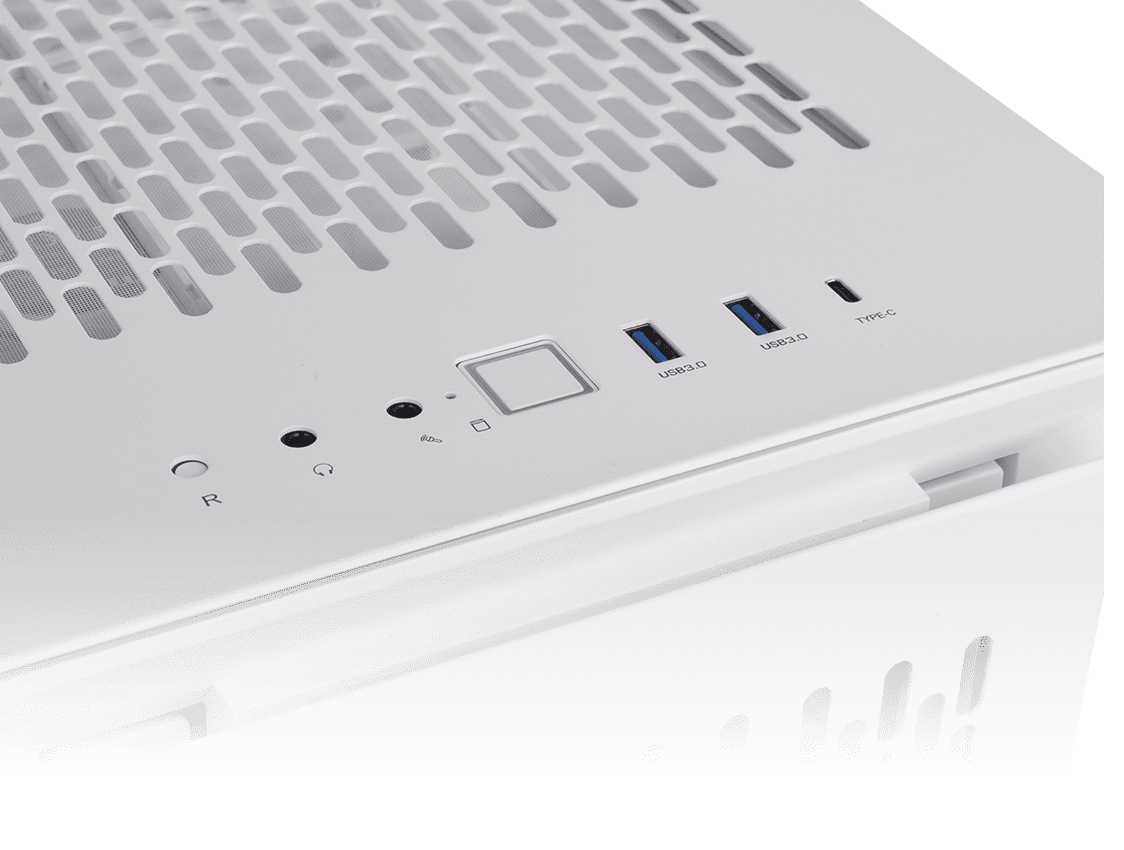

便捷I/O接口设计
直觉设计的I/O接口具备两组USB 3.0 埠和一组USB 3.2 (Gen 2) Type C端口，方便使用各类外接装置。
水冷排支持列表
All-in-One Compatibility List
| 120mm | 240mm | 360mm | 140mm | 280mm | 420mm | |
|---|---|---|---|---|---|---|
| Front | ● | ● | ● | ● | ● | ● |
| Top | ● | - | - | - | - | - |
| Rear | ● | ● | ● | ● | ● | - |
| Bottom | - | - | - | - | - | - |
Custom Liquid Cooling Compatibility List
| 120mm | 240mm | 360mm | 140mm | 280mm | ||
|---|---|---|---|---|---|---|
| Front | ● | ● | ● | ● | ● | |
| Top | - | - | - | - | - | |
| Rear | ● | ● | ● | ● | ● | |
| Bottom | - | - | - | - | - |
風扇支持列表
Fan Support List
| 120mm | 140mm | |
|---|---|---|
| Front | 3 | 3 |
| Top | 2 | 2 |
| Right | 1 | 1 |
| Rear | 3 | 3 |
| Bottom | 1 | 1 |
| Power Cover | 1 | 1 |
| 型号 | CA-1X8-00F6WN-00 |
|---|---|
| 系列 | CTE |
| 机型 | Full Tower |
| 尺寸（高*宽*深） | 615 x 275 x 516 mm (24.21 x 10.83 x 20.31 inch) |
| 重量 | 15.6 kg / 34.39 lbs. |
| 侧窗 | 4mm Tempered Glass x 1 |
| 颜色 | White |
| 材质 | SPCC / ABS |
| 散热系统 | Front(intake): 140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1 Top(exhaust): 140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1 Rear(intake): 140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1 |
| PCI插槽 | 7 |
| 适用主机板 | 6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX), 12” x 13” (E-ATX) |
| I/ O连接埠 | USB 3.2 (Gen 2) Type-C x 1, USB 3.0 x 2, HD Audio x 1 |
| 电源供应器 | Standard PS2 PSU (optional) |
| 风扇支持 | Front: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm, 2 x 140mm, 1 x 140mm Top: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Right: 1 x 120mm, 1 x 140mm Rear: 3 x 120mm, 2 x 120mm, 1 x 120mm 3 x 140mm, 2 x 140mm, 1 x 140mm Bottom: 1 x 120mm, 1 x 140mm PSU Cover: 1 x 120mm, 1 x 140mm |
| 水冷排支援 | Front: 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 420mm(AIO only), 1 x 280mm, 1 x 140mm Top: 1 x 120mm(AIO only) Rear: 1 x 360mm, 1 x 240mm, 1 x 120mm 1 x 280mm, 1 x 140mm |
| 其馀相容性 | CPU cooler max height: 195mm VGA max length: 385mm PSU max length: 180mm |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
CTE T500 Air Manual
- 2023-05-22
