因传奇而生
无论您是创作者、爱好者、玩家或是一般使用者，透视 The Tower 500新颖的设计以及强大的扩充性都能满足您的使用需求。

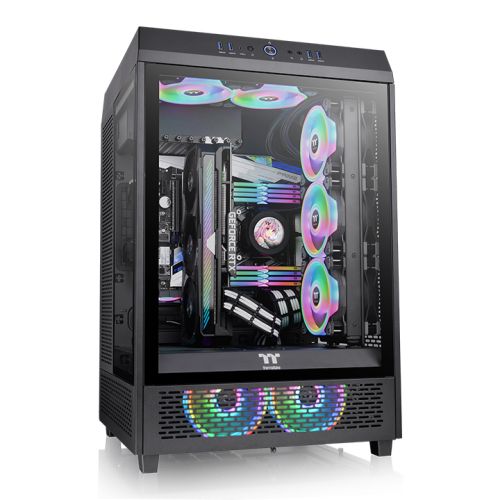

以传奇的透视The Tower 900超级机箱为蓝本，透视 The Tower 500的设计方向为承袭所有重要功能，并尽可能地缩小总体积。重要的是，透视The Tower 500 能够支持一体式水冷散热器，也可安装E-ATX主板(最大12 x 12寸)或ATX及其以下的主板，使用者可依个人喜好组装电脑。
- 图片仅供参考
透视The Tower 500的内部设计能满足一体式水冷散热器及客制化水冷散热系统的装机需求，机箱以三面4mm厚的强化玻璃安装于前方以及左右两侧，达到全方位透视效果，在保护机箱内部硬件的同时，能够180度一览您骄傲的改装设计。
- 图片仅供参考

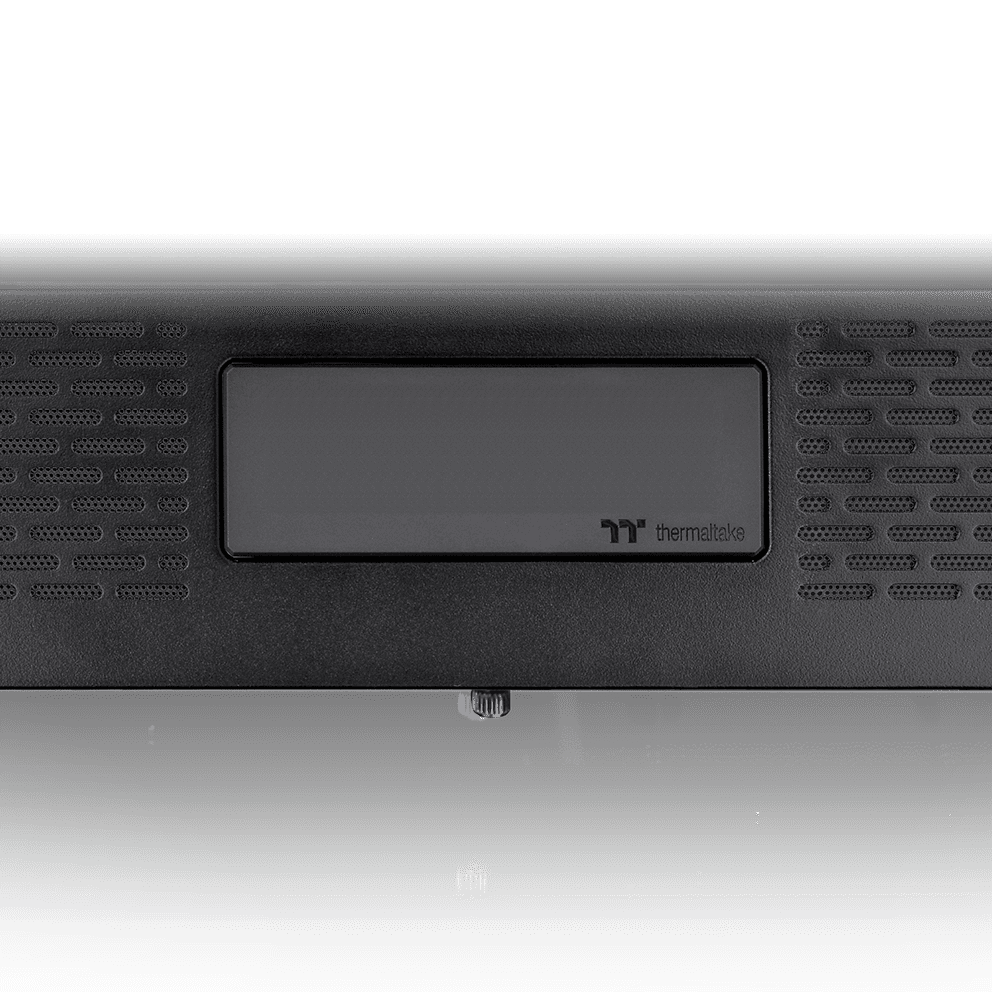

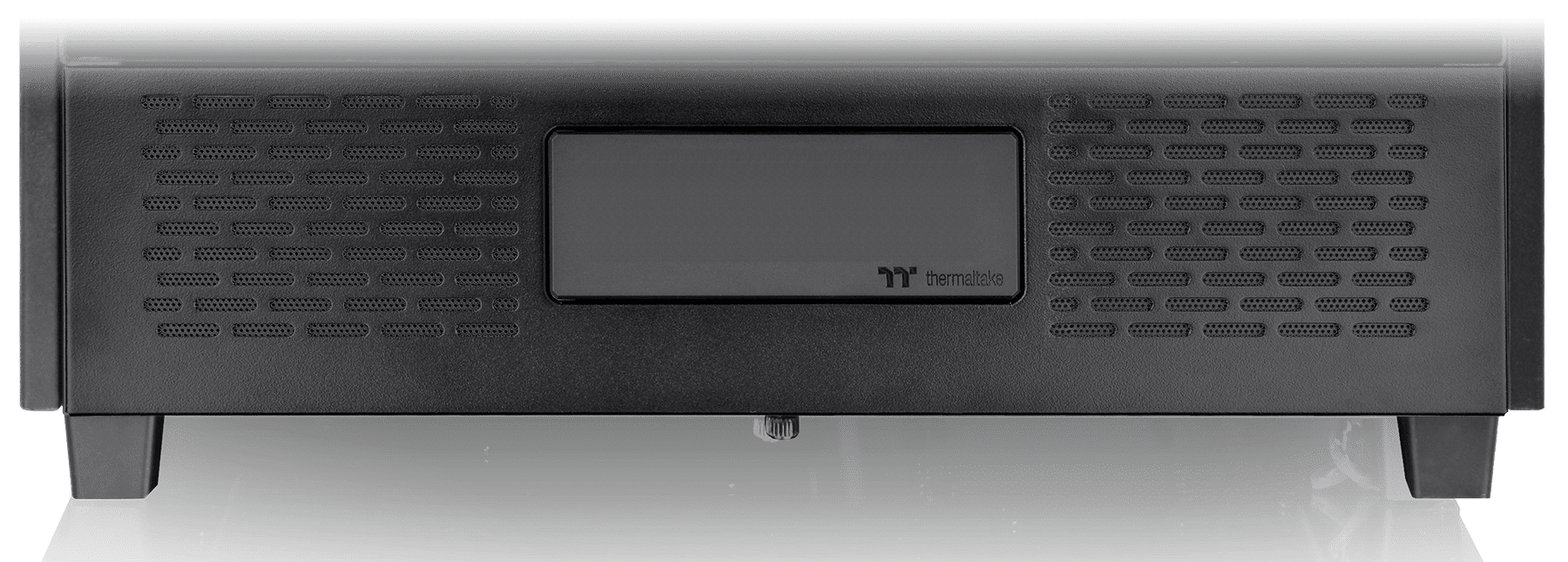

透视 The Tower 500搭配可加购的 LCD液晶屏幕配件，让机箱呈现华丽的视觉效果。

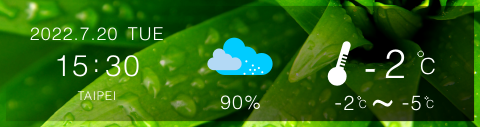

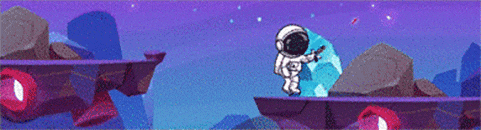

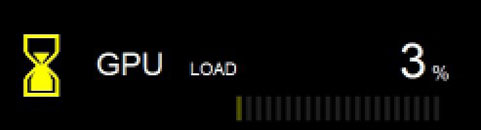

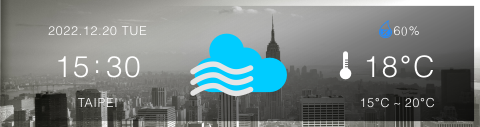

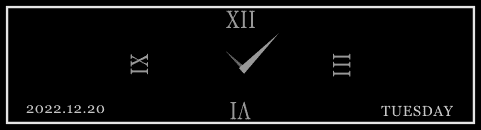

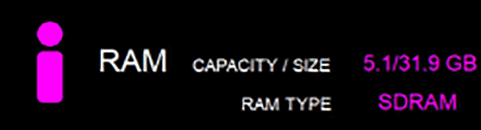

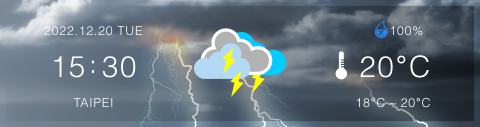

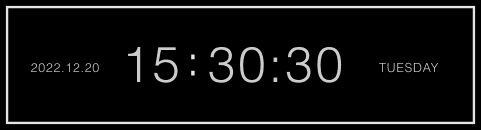

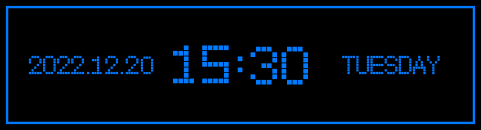

3.9寸LCD液晶屏幕显示器可用TT RGB Plus 2.0 软件操控，不但能显示系统即时信息、时间以及当地天气，也能上传各种图像或GIF，为机箱增添个人风格。搭配同样具有LCD 液晶屏幕显示器的散热配件，可与显示器相互联动，加强沉浸式体验。
- 图片仅供参考
- 欲连接2个以上的LCD液晶萤幕显示器，
请使用有2个以上USB 9 Pin接孔配置的主机板。
此功能将于2022六月开放
此功能将于2022六月开放
- 图片仅供参考
为确保产品的高品质，曜越科技坚持在严格的条件下，对我们的产品进行压力测试。我们将透视The Tower 500安装高阶处理器、显卡、主板，以玩家常见硬件规格进行了三十分钟的满载测试，能更了解机箱在实际应用情况下的性能表现。
测试系统规配
- CPU：Intel Core i9 12900K (TDP 125W/OC 241 W)
- M/B：ASUS ROG MAXIMUS Z690 HERO
- GPU：GIGABYTE AORUS GeForce RTX™ 3090 XTREME
- RAM：TOUGHRAM Z-ONE RGB DDR5 64G (16G x 4)
- SSD：Plextor PX-128M6V
- PSU：Toughpower TF1 1550W-TT Premium Edition
- CPU Cooler：TOUGHLIQUID Ultra 360 All-In-One Liquid Cooler
- FANs： AIO: TOUGHFAN Turbo 120mm x 3
- Chassis: Standard Fan x 2 (Rear)
- 图片仅供参考
以下热显像图是我们在散热测试期间所拍摄，在设计这款机箱时的精准规划，使冷空气能顺利进气，热空气能迅速排出，确保机箱内部始终保持较低的温度。
为防止CPU与GPU过热而影响主机性能， 透视The Tower 500经过多次测试后，规划出了两颗120mm风扇的安装位置，以确保强大的散热效能。
透视 The Tower 500 搭配全新的风扇支架，可以让您垂直或水平安装，以容纳2个额外的120mm风扇或是一个240mm水冷排
The Tower 500由七个易于拆卸的磁吸滤网大面积复盖，能有效防止灰尘汙垢进入。快速易拆的设计，简单清洁不求人，把维护机箱的时间，用来做更有趣的事吧!
- 图片仅供参考
I/O介面上具备四组3.0 USB和一组USB 3.2 (Gen 2) Type C传输埠，为您的各种装置提供高速且稳定的传输速度。
从侧版、支架到安装插槽的全模组化设计，让玩家能完整享受从零开始组装的乐趣，尽情打造专属自己的独特系统。
| 120mm | 240mm | 360mm | 140mm | 280mm | 420mm | |
|---|---|---|---|---|---|---|
| Top | ● | ● | - | ● | ● | - |
| Right-Side | ● | ● | ● | - | - | - |
| Rear | - | - | - | - | - | - |
| Bottom | ● | ● | - | - | - | - |
| 120mm | 140mm | 200mm | |
|---|---|---|---|
| Top | 2 | 2 | - |
| Right-Side | 3 | - | - |
| Rear | 2 | 2 | - |
| PSU Cover | 2 | 2 | - |
| Bottom | 2 | - | - |
| 型号 | CA-1X1-00M1WN-00 |
|---|---|
| 系列 | 透视 The Tower 系列 |
| 机型 | 中直立式机箱 |
| 尺寸（高*宽*深） | 608 x 388 x 398 mm (23.9 x 15.3 x 15.7 inches) |
| 重量 | 14.8 kg / 32.6 lbs. |
| 侧窗 | 4mm Tempered Glass x 3 |
| 颜色 | 黑 |
| 材质 | SPCC |
| 散热系统 | 後側(排氣): 120 x 120 x 25 mm Standard fan (1500rpm, 35.8 dBA) x 2 |
| PCI插槽 | 9 |
| 适用主机板 | 6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX), 12” x 12” (E-ATX) |
| I/ O连接埠 | USB 3.2 (Gen 2) Type-C x 1, USB 3.0 x 4, HD Audio x 1 |
| 电源供应器 | Standard PS2 PSU (optional) |
| 风扇支持 | Top: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Right Side: 3 x 120mm, 2 x 120mm, 1 x 120mm Rear: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Power Cover: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm Bottom(Vertical/Horizontal): 2 x 120mm, 1 x 120mm |
| 水冷排支援 | Top: 1 x 240mm, 1 x 120mm 1 x 280mm, 1 x 140mm Right Side: 1 x 360mm or 1 x 360mm Custom LCS radiator (max length 399mm), 1 x 240mm, 1 x 120mm Bottom(Vertical/Horizontal): 1 x 240mm, 1 x 120mm |
| 其馀相容性 | CPU cooler height limitation: 275mm VGA length limitation: 325mm(With power cover) 355mm(Without power cover) PSU length limitation: 200mm |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
The Tower 500 Mid Tower Chassis Manual
- 2022-06-06
