Toughpower PF3 Platinum
750W / 850W / 1050W / 1200W
ATX 3.0 & PCIe Gen 5 Ready
开启电源新篇章!
为了支持下一代系统，钢影Toughpower PF3白金系列 (750W/850W/1050W/1200W)设计兼容ATX 3.0标准，附上一条原生PCIe Gen 5.0 12VHPWR线材。PF3系列通过80 PLUS白金转换效率，提供高品质的稳定性、耐用性和可靠性。
See ATX 3.0 Test Report
兼容ATX 3.0规范
钢影Toughpower PF3白金牌认证全模块电源供应器系列兼容ATX 3.0规范，支持至多200%瞬间功耗输出、低负载时效率达70%，并符合电源供应器时序标准。PF3系列可承受高达3倍的GPU功率偏移和2倍的总功率偏移。
ATX 3.0
ATX 2.0
总峰值功耗

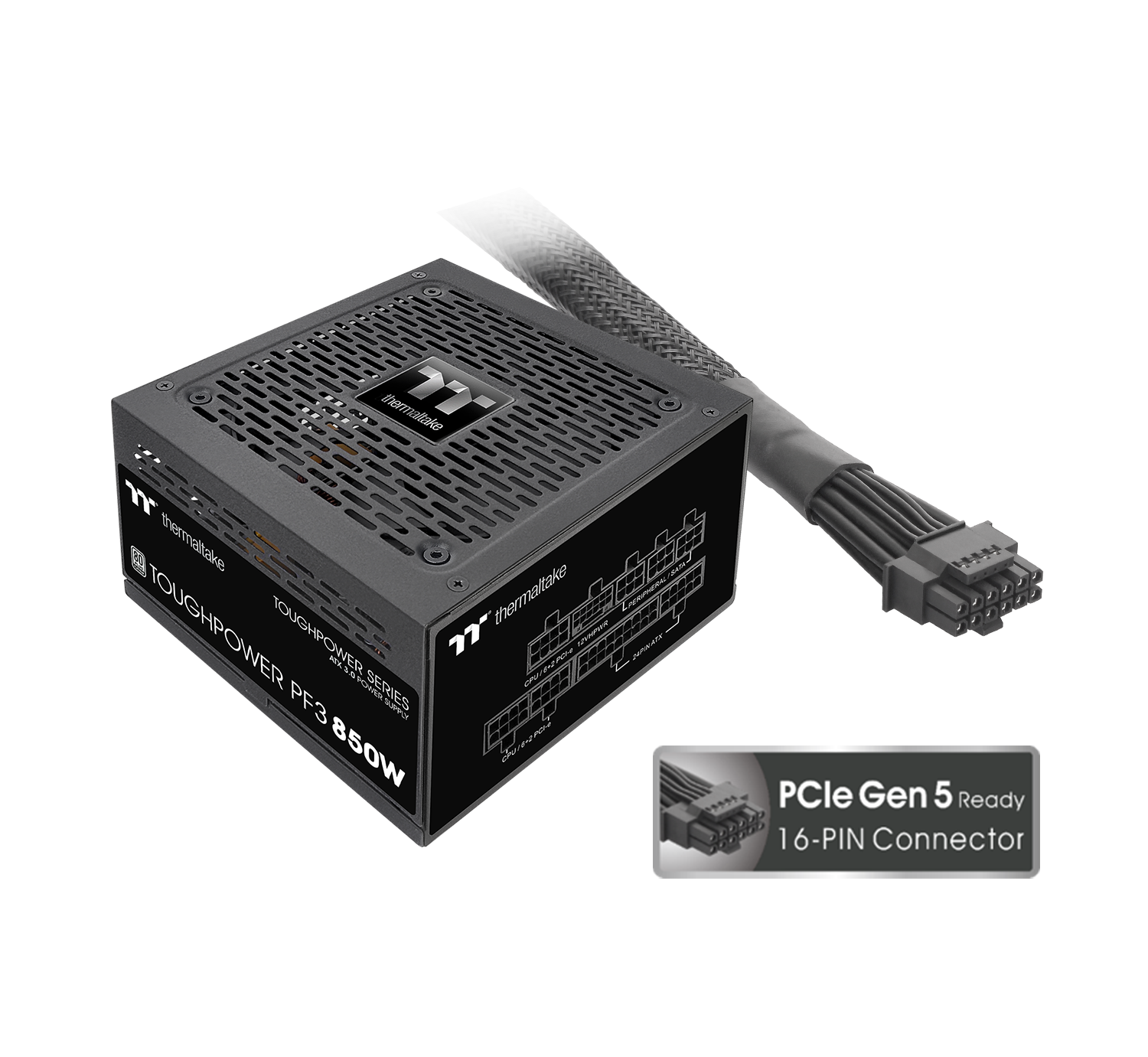

为下一代 PCIe Gen 5.0打造!
钢影Toughpower PF3白金牌认证全模组电源供应器系列配备16pin转接线，强大而稳定的性能满足下一代PCIe Gen 5.0高阶显卡的电力需求。
电源线材标示是根据建议规范而定，仅为建议瓦数。 PF3 850W的12VHPWR接头设定可支持450W瓦以下的显卡电源需求。
注意:
1. 推荐瓦数仅是对主机功率需求的估算。实际电力需求可能会根据主机的具体配置、使用状态等多种因素而变化。
2. 使用12VHPWR线材之前，请先至显卡官网查询建议需求瓦数。
为新显卡量身打造
随着显卡的功耗增加，显卡需要的电力也增加。PF3系列为NVIDIA和AMD显卡打造，可符合不同显卡的不同连接方式。

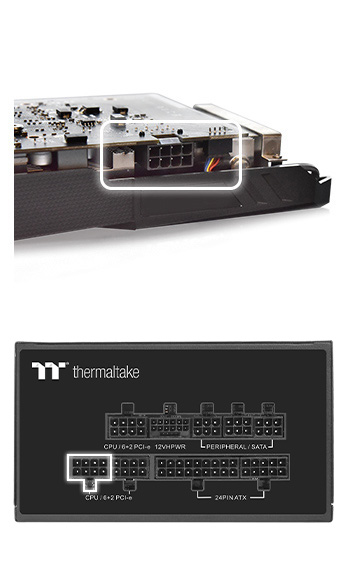

1 GPU Power Connector

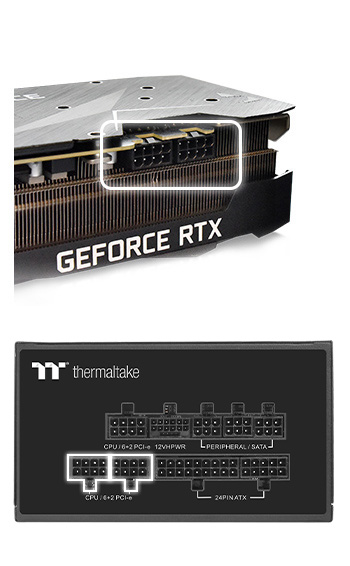

2 GPU Power Connector

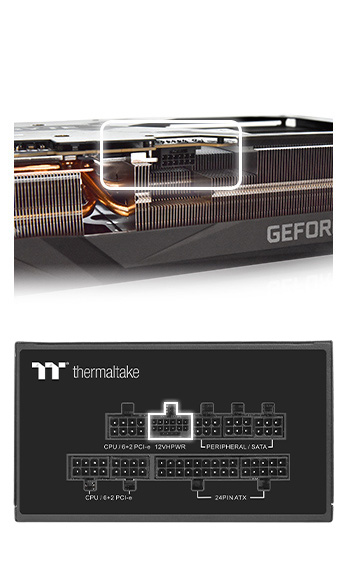

16 pin GPU Power Connector
符合80 PLUS白金牌认证
通过高效率电路设计来节省能源消耗，可达92%的转换效率，并通过80 PLUS白金牌认证。

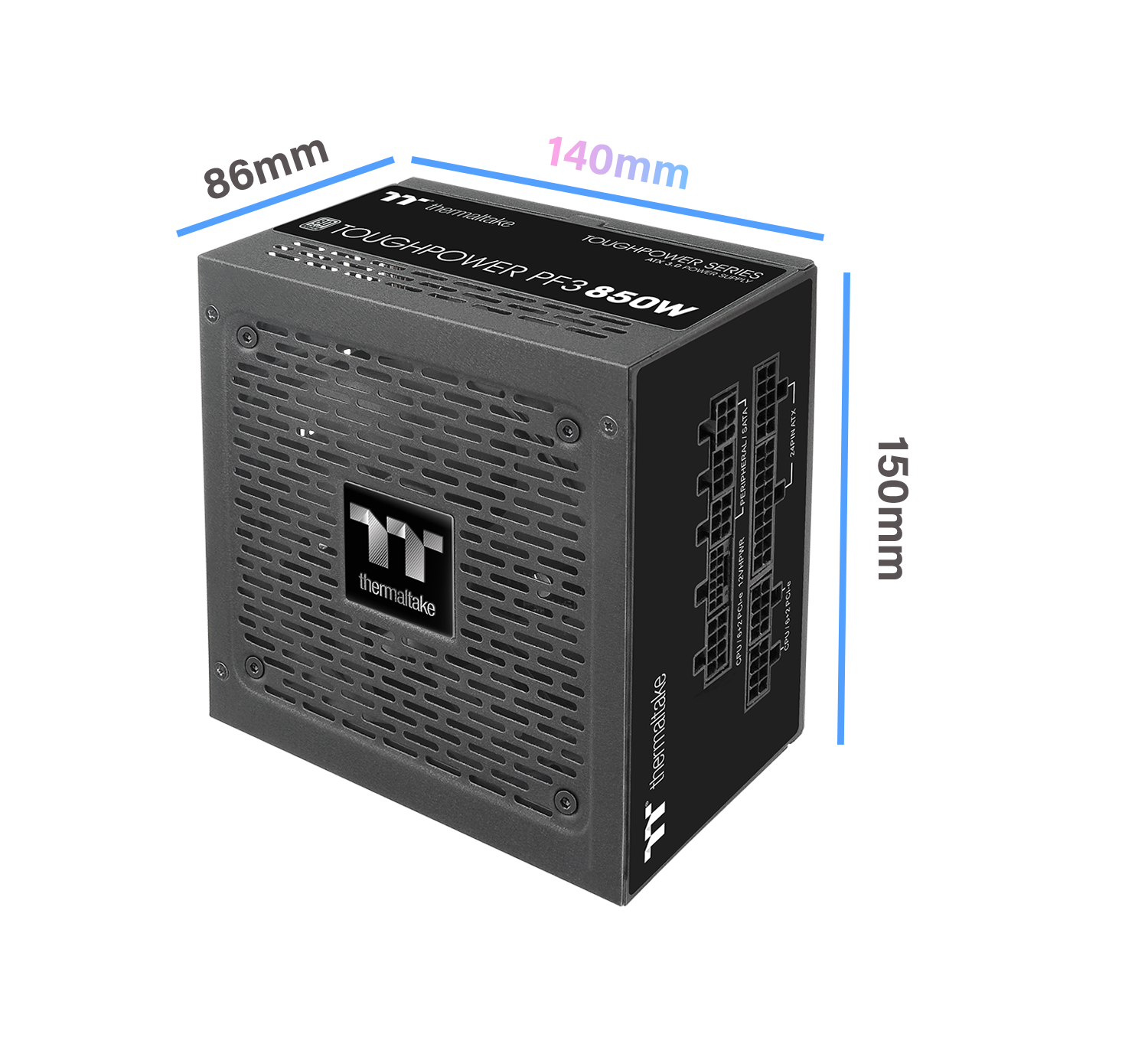

精巧外观设计
钢影Toughpower PF3系列小巧的外型设计140mm (D) x 86mm (H) x 150mm (W)，提供玩家优异的理线空间。
享受悄然无声的游戏体验
通过精心设计的12公分液压轴承风扇，在静音和优异的冷却性能之间创造了和谐的平衡。此外，内置智能温控系统，自动调整风扇转速，尽量降低风扇运作时所产生的噪音。
低涟波噪声
在电源中断期间，系统可能会关闭或重新启动。 我们确保PF3系列将在滿載工作负载下提供至少17毫秒，而无需面临重新启动或重置系统的情况。
Intel Specification PF3 series
理想电压调节范围 < ±2%
为求电压稳定度，钢影Toughpower PF3白金牌电源的+12V、+5V、和+3.3输出电压波动范围维持在±2%内，优于Intel规范的< +5%, -7%标准，维持高质量电压输出状态。
Intel Specification
PF3 series
> 17 ms的保持时间
在电源中断期间，系统可能会关闭或重新启动。
我们确保PF3系列将在滿載工作负载下提供至少17毫秒，而无需面临重新启动或重置系统的情况。
不妥协的匠心工艺
采用优质日系电解电容，具备高稳定度与可靠度，延长电源供应器的使用寿命。
高安培单组+12V与优秀LLC+DC-DC设计
强大的兼容性以满足系统电源需求。LLC+DC-DC电路设计的使用提供了稳定的操作和优化的电压调节。
| AC Input |
Input Voltage: 100 - 240Vac
|
||||
| DC OUTPUT |
+3.3V |
+5V |
+12V |
-12V |
+5VSB |
| Max Output Current |
20A |
20A |
70.8A |
0.3A |
2.5A |
| Max Output Power |
100W |
849.6W |
3.6W |
12.5W |
|
| Total Power |
850W |
||||
全模组化 黑色扁平线设计
提供使用者更彈性的電源供應器安裝方式，使用者僅須挑選所需線材進行安裝，方便輕鬆理線外，更可因减少线材杂乱而有效改善电脑风流。
| 瓦数 | 接头类型 | 每条线材接头数量 | 线材数量 | 线材长度 | |
|---|---|---|---|---|---|
| 钢影Toughpower PF3 850W | Main Power (24Pin) |
 |
1 | 1 | 600mm |
| ATX 12V (4+4Pin) |
 |
2 | 1 | 650mm+150mm | |
| PCIe
(6+2Pin) |
 |
2 | 2 | 500mm+150mm | |
| PCIe 450W (12+4Pin) |
 |
1 | 1 | 600mm | |
| SATA |  |
4 | 2 | 500mm+150mm+150mm+150mm | |
| Peripheral |  |
4 | 1 | 500mm+150mm+150mm+150mm | |
| FDD Adapter |  |
1 | 1 | 150mm | |
更稳定 更高效
支持 Intel 新处理器的C6/C7节能状态，提供更稳定、高效且节能的解决方案。
| 型号 | PS-TPD-0850FNFAPx-3 |
|---|---|
| watts | 850W |
| 机种 | TPD-850AH2FKP |
| 最大输出瓦数 | 850W |
| 颜色 | Black |
| 尺寸：宽所述高所述长 | 140mm(D)x86mm(H)x150mm(W) |
| PFC（电源因素校正） | Active PFC |
| P.G讯号 | 100-250 msec |
| 关机保持时间 | > 17msec |
| 输入电流 | 10A |
| 输入频率 | 50/60Hz |
| 输入电压 | 100 - 240Vac |
| 操作温度 | 0°C to + 40°C |
| 操作湿度 | 5% to 85%,non-condensing |
| 储存湿度 | -40°C to + 70°C |
| 储存温度 | 5% to 95%, non-condensing |
| 散热系统 | 12cm FDB Fan |
| 效率 | Meet 80 PLUS® Platinum at 115Vac input. |
| 平均故障间隔时间 | 100,000 hrs minimum |
| 安规认证 | CE/FCC/UKCA/ICES/LVD/TUV/cTUVus/CB/CCC/BSMI |
| PCI-E 6+2pin | 4 |
| PCIe 12+4pin | 1 |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
Toughpower PF3 750w/850w/1050w/1200W_Manual
- 2022-12-07
