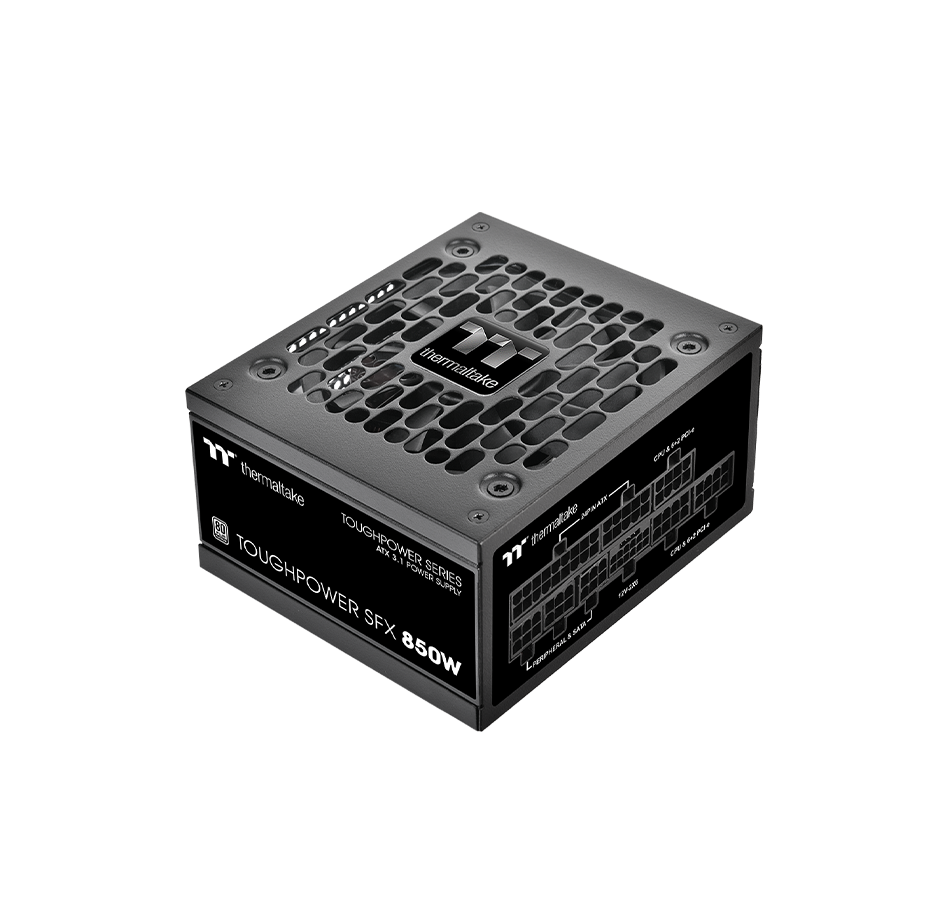

开启电源新篇章!
钢影Toughpower SFX白金牌系列是为了下一代系统而设计，兼容新Intel SFX 12V
4.1以及ATX 12V 3.1规范。介面采用原生PCIe 12V-2x6(12+4pin)设计，可为PCIe 12+4pin显卡供电。通过80
PLUS白金牌转换效率，提供高品质的稳定性、耐用性和可靠性。
小而更灵巧! 机箱尺寸从不是问题!
钢影Toughpower SFX白金牌系列的尺寸为125mm(W) x 63.5mm(H) x 103.8mm(D)。
附有SFX转ATX转接架，可轻松安装于ATX兼容的机箱中，让消费者在机箱选购上能有更多的选择。
符合ATX 3.1規範
钢影 Toughpower SFX白金牌兼容ATX 3.1规范，支持至多200%瞬间功耗输出、低负载时效率达60%，并符合电源时序标准。此系列可承受高达3倍的GPU功率偏移和2倍的总功率偏移。
ATX 3.1
ATX 2.0
总峰值功耗
为新一代 PCIe Gen 5.1打造!
钢影Toughpower SFX白金牌配备PCIe 12V-2x6接口，强大而稳定的性能满足新一代显卡的电力需求。
电源线材标示是根据建议规范而定，仅为建议瓦数。钢影 Toughpower SFX 850W的PCIe 12+4pin线材接口设定可支持450W以下的显卡电源需求。
-
注意:
- 推薦瓦數僅是對主機功率需求的估算。實際電力需求可能會根據主機的具體配置、使用狀態等多種因素而變化。
- 使用PCIe 12+4pin線材之前，請先至顯卡官網查詢建議需求瓦數。
12+4pin Connector
为新显卡量身打造
为满足不同连接需求的显卡，钢影Toughpower SFX白金牌系列设计支持NVIDIA和AMD的显卡。它提供8-pin接口以满足AMD显卡和一些入门级的RTX 40系列显卡的需求，同时还配备了1 x 12V-2x6接口，适用于采用PCIe 12+4pin接口的RTX 40系列显卡。
1 x 8-pin GPU Power Connector
2 x 8-pin GPU Power Connector
1 x 12V-2x6 pin GPU Power Connector
智能安静散热
通过精心设计的9公分液压轴承风扇，打造优异的散热性能。此外，内置智能温控装置(Smart Zero Fan)，风扇在达到负载30%以上时才会开始转动，降低风扇运作时所产生的噪音。
80 PLUS 白金牌认证
通过80 PLUS®白金牌认证，高效率电路设计来节省能源消耗，可达92%的转换效率。
低涟波噪声
钢影Toughpower SFX白金牌认证电源+12V、+5V或+3.3V电压不论在任何负载下，涟波噪声都低于30mV，优于规范标准，为玩家提供干净稳定的供电质量。
Intel Specification SFX Platinum Series
理想电压调节范围 < ±2%
为求电压稳定度，+12V、+5V、和+3.3输出电压波动范围维持在±2%内，优于规范的< +5%, -7%标准，维持高质量电压输出状态。
Intel Specification
SFX Platinum Series
> 17 ms的保持时间
在电源中断期间，系统可能会关闭或重新启动。确保在80%工作负载下提供至少17毫秒，而无需面临重新启动或重置系统的情况。
不妥协的匠心工艺
采用优质日系电容，具备高稳定度与可靠度，延长电源的使用寿命。
高安培单组+12V与优秀LLC+DC-DC设计
强大的兼容性以满足系统电源需求。LLC+DC-DC电路设计的使用提供了稳定的操作和优化的电压调节。
| AC INPUT |
Input Voltage: 100-240V～
|
||||
| DC OUTPUT |
+3.3V |
+5V |
+12V |
-12V |
+5VSB |
| Max Output Current |
18A |
18A |
70.83A |
0.3A |
2.5A |
| Max Output Power |
120W |
850W |
3.6W |
12.5W |
|
| Total Power |
850W |
||||

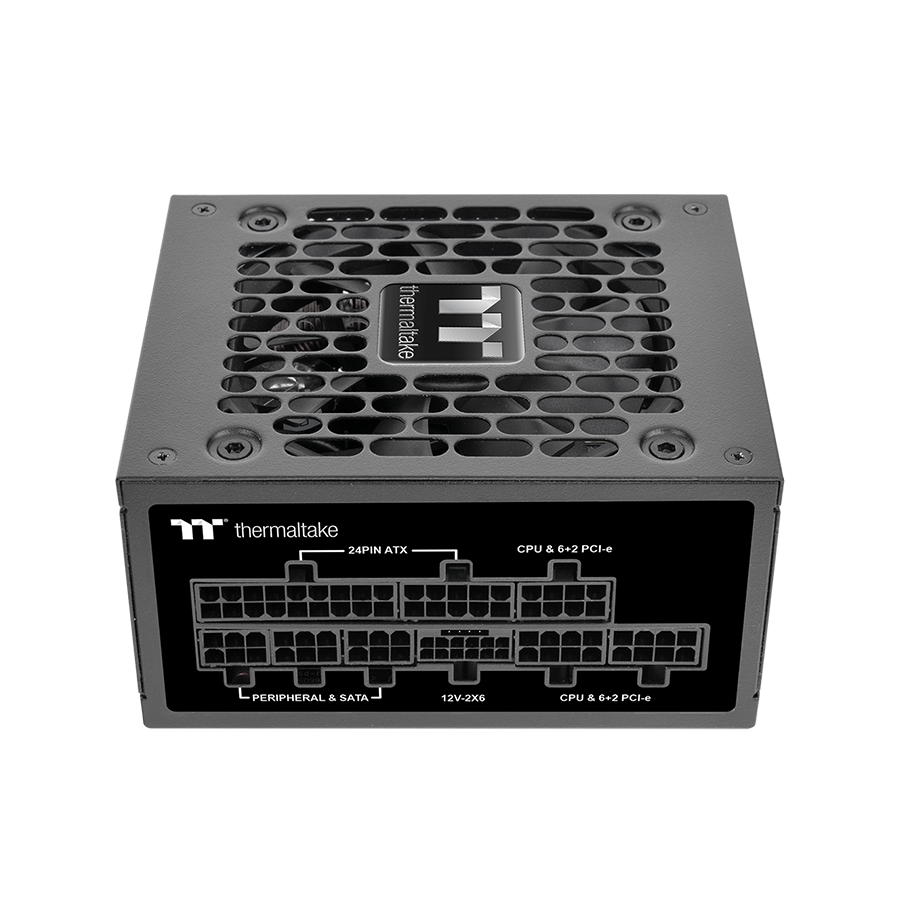

全模组化 扁平线设计
提供用户更弹性的电源安装方式，使用者仅须挑选所需线材进行安装，方便轻松理线外，更可因减少线材杂乱而有效改善电脑系统风流。
| 接口类型 | 接口数量 | 线材数量 | 线材长度 | |
|---|---|---|---|---|
| Main Power (24Pin) |
X 1 |
|
X 1 | 300mm |
| ATX 12V
(4+4Pin) |
X 2 |
|
X 2 | 400mm |
| PCIe
(6+2Pin) |
X 2 |
|
X 1 | 400mm+150mm |
| PCIe (12+4Pin) 450W |
X 1 |
|
X 1 | 400mm |
| SATA (5Pin) |
X 8 |
|
X 2 | 300mm+150mm+150mm+150mm |
| Peripheral (4Pin) x4
+ FDD x1 |
|
X 1 | 300mm+150mm +150mm+150mm +150mm | |
電源保護機制
為維持系統及配件能穩定運作，內建了工業級安全防護：OCP（過電流保護）、OVP（過壓保護）、UVP（欠電壓保護）、OPP（過功率保護）、SCP（短路保護）、OTP （過溫保護）。
-
OCP
過電流保護
-
OVP
過壓保護
-
UVP
欠電壓保護
-
OPP
過功率保護
-
SCP
短路保護
-
OTP
過溫保護
更稳定 更高效!
支持Intel 新处理器的C6/C7节能状态，提供更稳定、高效且节能的解决方案。
7年保固
我們致力於製作品質卓越且穩定可靠的產品，並提供長達7年的保固服務。
| 型号 | PS-STP-0850FNFAP*-1 |
|---|---|
| watts | 850W |
| 主板兼容性 | SFX |
| 机种 | SFX-0850AH8FLP |
| 颜色 | Black |
| 尺寸：宽所述高所述长 | 125mm(W)x63.5mm(H)x103.8mm(D) |
| PFC（电源因素校正） | Active PFC |
| P.G讯号 | 100-150 msec |
| 关机保持时间 | > 17msec at 80% load |
| 输入电流 | 15A - 8A |
| 输入频率 | 50Hz/60Hz |
| 输入电压 | 100-240V～ |
| 操作温度 | 5°C to + 40°C |
| 操作湿度 | 20% to 85%,non-condensing |
| 储存湿度 | -40°C to + 55°C |
| 储存温度 | 10% to 95%, non-condensing |
| 散热系统 | 9cm FDB Fan |
| 效率 | Meet 80 PLUS® Platinum at 115Vac input. |
| 平均故障间隔时间 | 100,000 hrs minimum |
| 安规认证 | CE/UKCA/FCC/ICES/CB/TUV/cTUVus/LVD/CCC/BSMI/ S-MARK/EAC/RCM |
| PCI-E 6+2pin | 2 |
| Smart Zero Fan | Fan will not spin until the load exceeds 30% No physical fan switch |
| PCIe 12+4pin | 1(450W) |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
Toughpower SFX Platinum manual
- user manual
- 2024-03-01
