缩小尺寸，提升效能

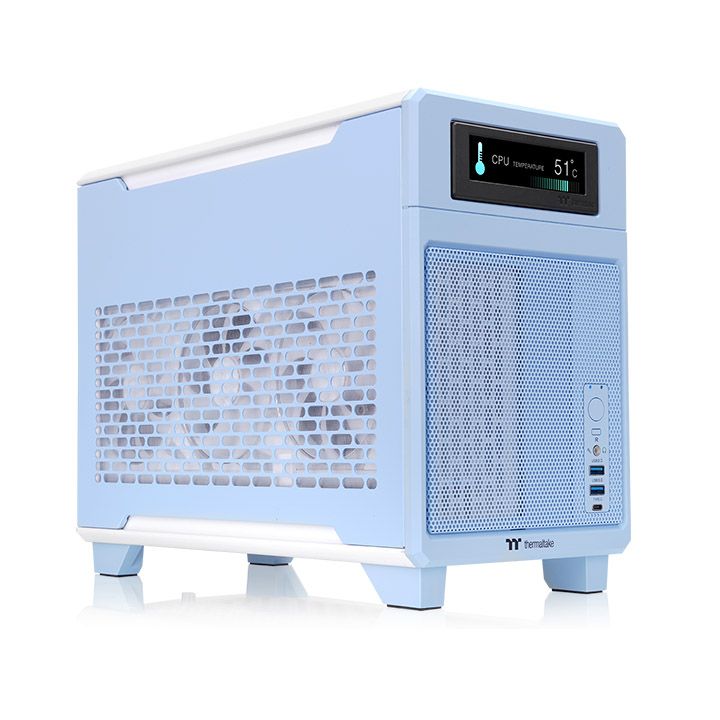

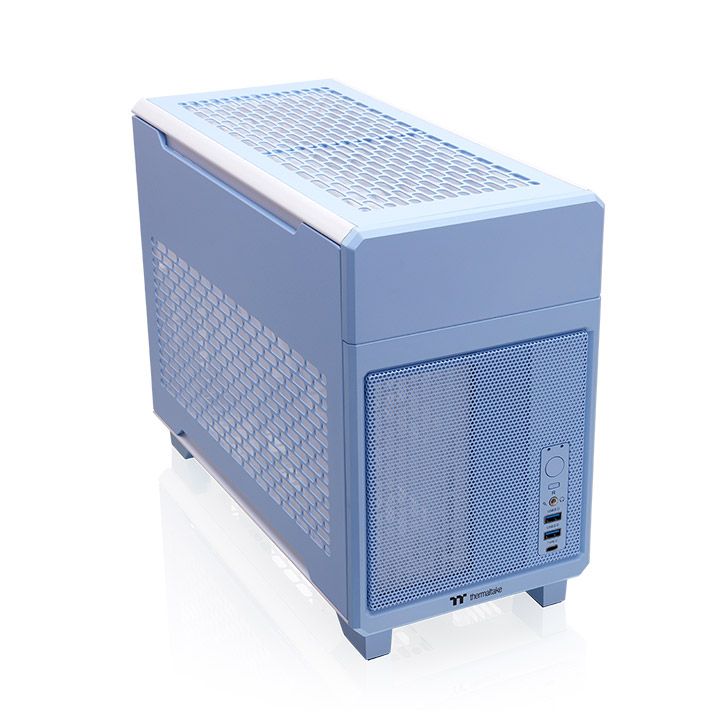

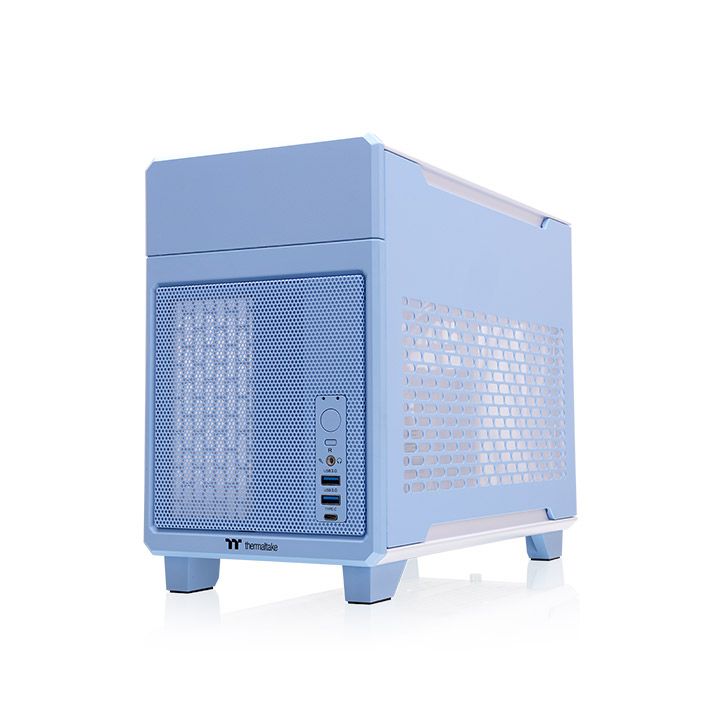

TR100 迷你型机箱 绣球花蓝是一款紧凑型、双舱式 Mini-ITX 机箱，专为追求性能与便携性的用户设计。其双舱设计将 Mini-ITX 主板和 SFX 电源放置在右侧舱室，显示适配器则放置在左侧舱室，并通过 PCIe 4.0 延长线连接。机箱上方支持两个 120mm 或 140mm 风扇，并可容纳高达 280mm 的 AIO 散热器，还可安装两个 2.5” SSD，分别放置于每个舱室中。所有面板均可拆卸，并具有良好的通风设计，确保最佳散热效果并让组装更加方便。如果想提升视觉吸引力的话，可以选购单独贩卖的3.9吋LCD扩充屏幕配件。此外，选配另外零售的行李箱可以让玩家可以轻松携带机箱及完整的游戏设备！
图片仅供参考
紧凑设计

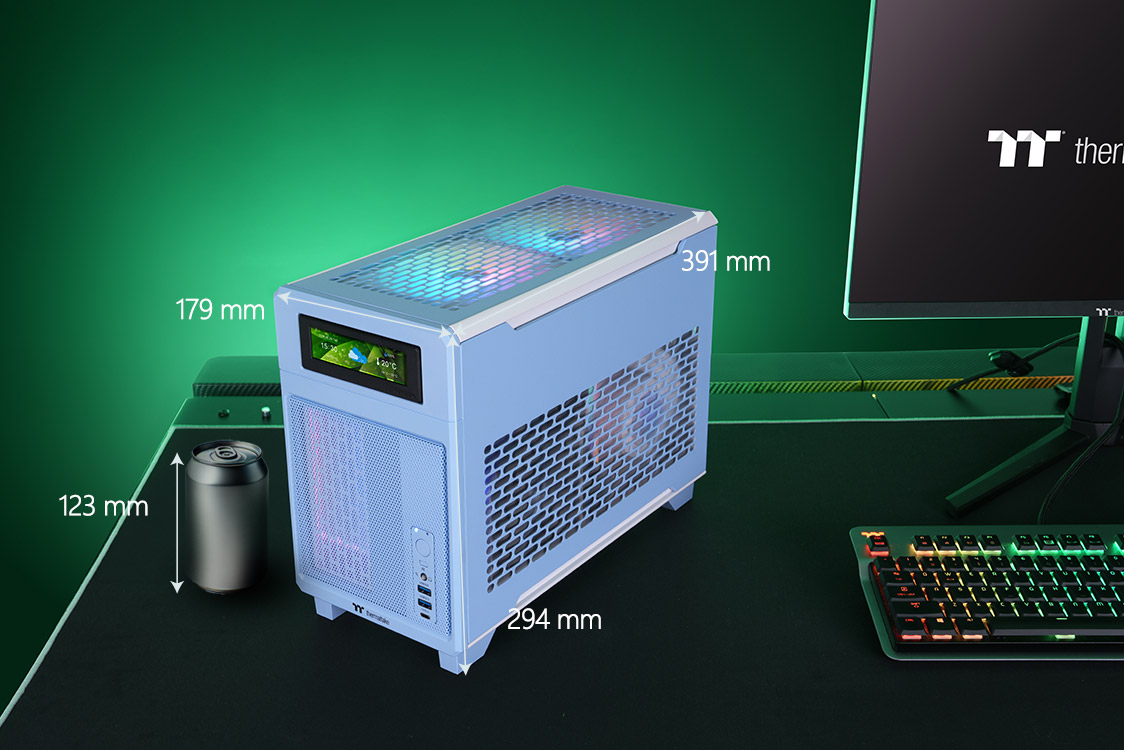

TR100 是一款 18.4 公升的迷你型机箱，具有小巧的体积，为工作和游戏设置提供了卓越的灵活性。
图片仅供参考
优异的显示适配器支持

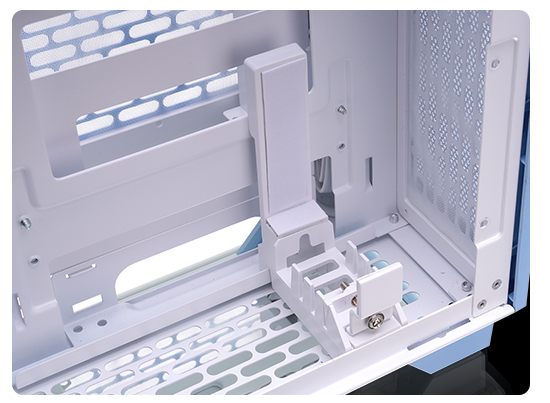

支持长度可达 360mm、厚度可达 70mm 的显示适配器。后方可拆卸的PCI-E 面板和内建的 GPU 固定支架，可以使玩家轻松安装以及固定高端显卡。
图片仅供参考
高效散热解决方案

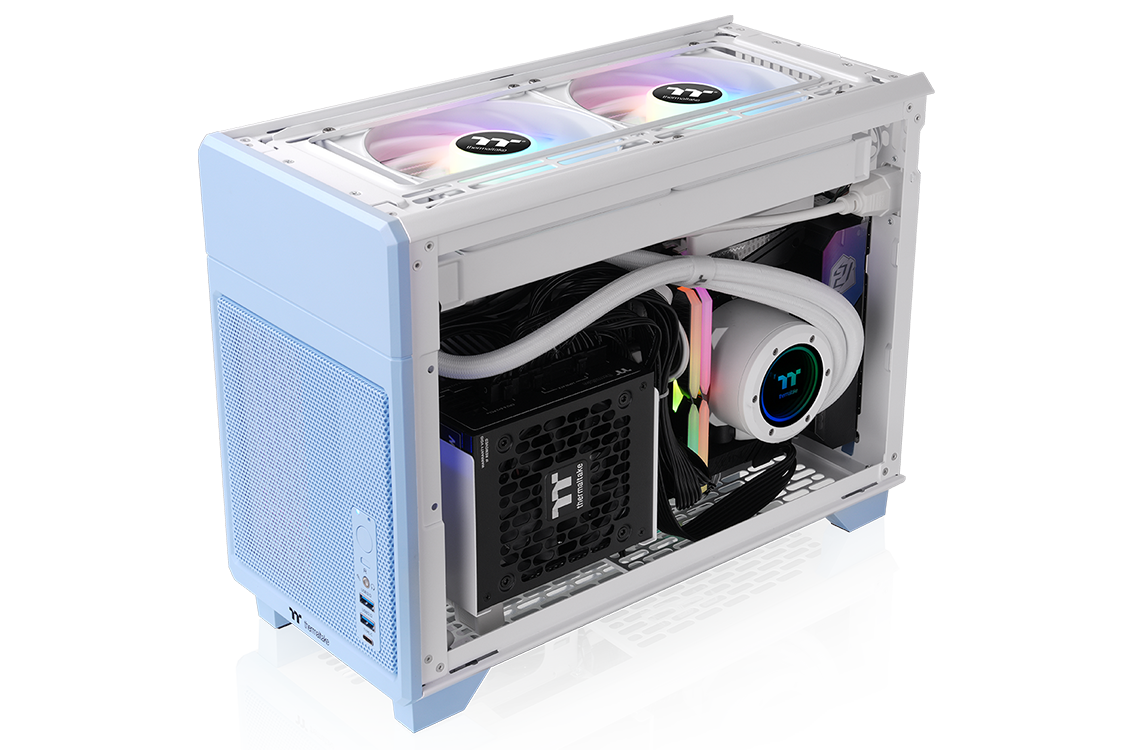

TR100 迷你型机箱 绣球花蓝上方的支架最高可安装至 240/280mm 的散热器（最大厚度可达 53mm）以进行 CPU 散热。风冷的话则可容纳高度达 68mm 的 CPU 散热器，以及两个 120mm 或 140mm 的风扇。
图片仅供参考
方便携带、轻松享受
TR100 迷你型机箱 绣球花蓝重新定义便捷携带的装机方案！无论是出差、旅行、编辑、设计、还是游戏与 VR 使用，都让玩家轻松携带设备，享受高效能并兼顾便捷移动。
*TR100 随行胖胖箱另外贩卖
*产品将于近期上线，敬请期待
图片仅供参考

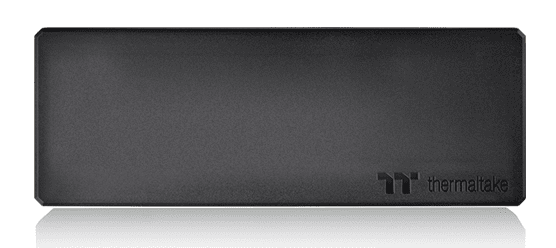

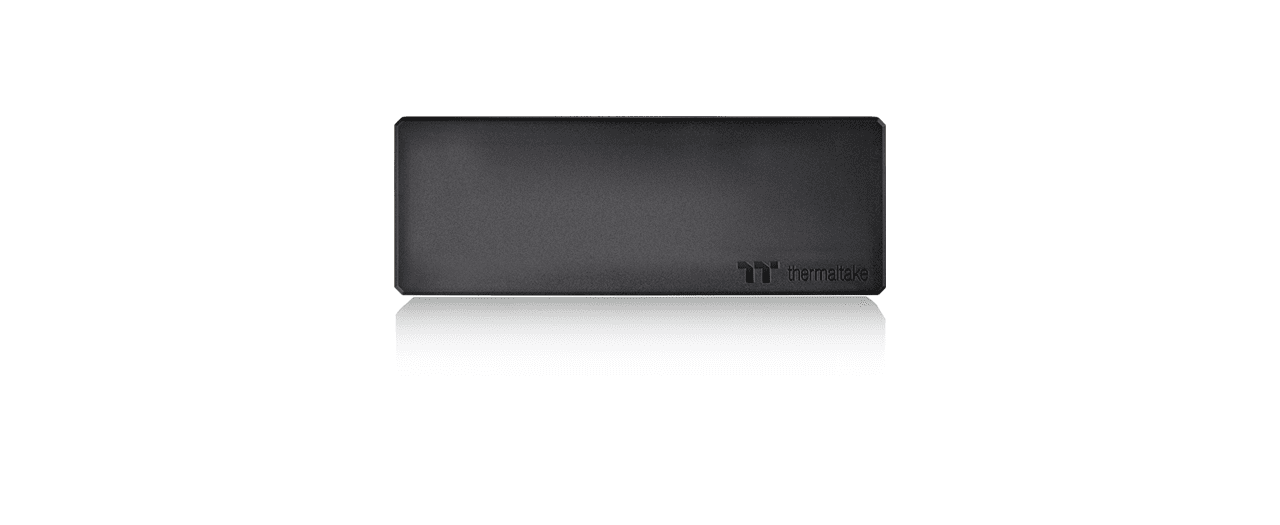

TR100 随行胖胖箱
轻便耐用的TR100 随行胖胖箱旨在让用户便于携带 机箱和全套游戏设备，包括 VR 设备、便携式屏幕、键盘和鼠标等等。
图片仅供参考

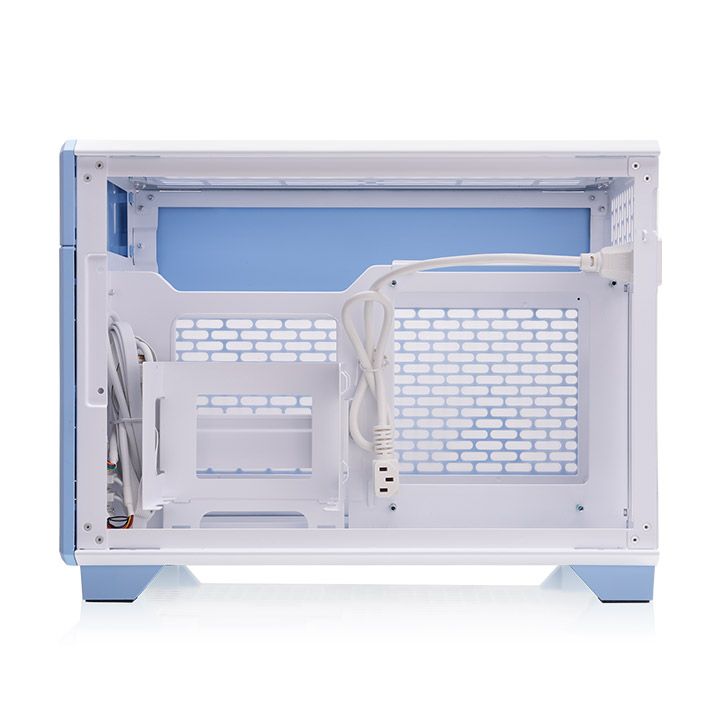

支持SFX 电源供应器

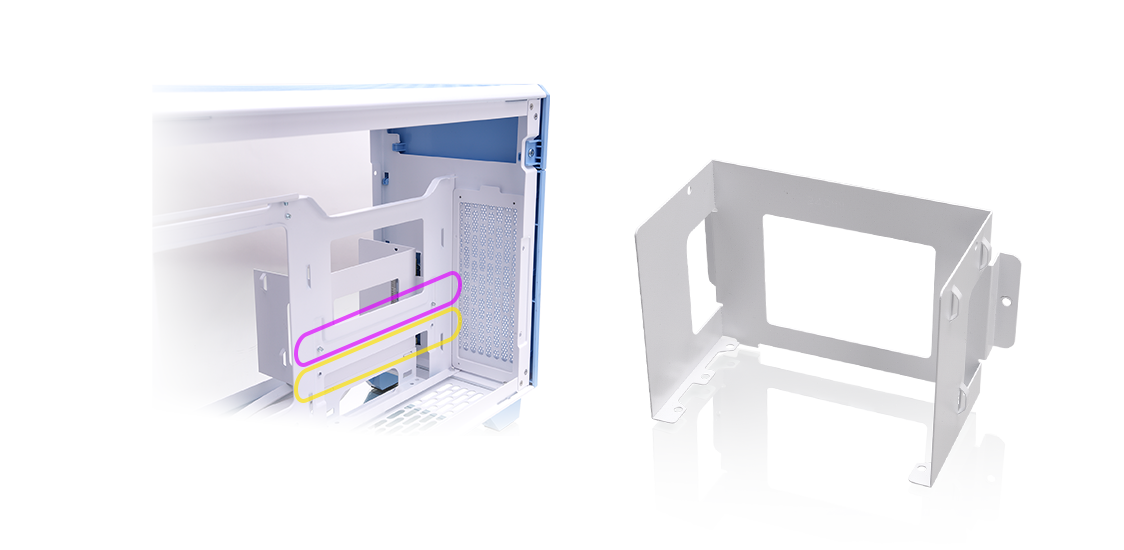

TR100 迷你型机箱 绣球花蓝配有可拆卸的电源支架和两组螺丝孔，分别支持 SFX 和 SFX-L 电源供应器，以满足更高瓦数的需求。
令人愉悦的视觉

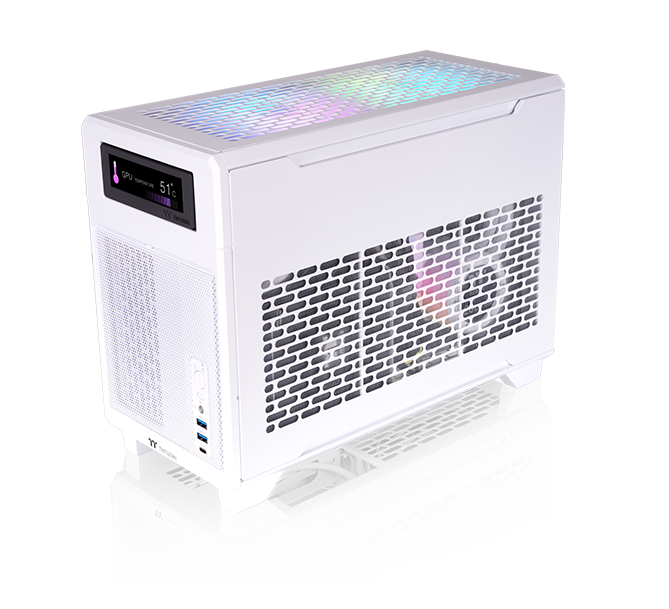

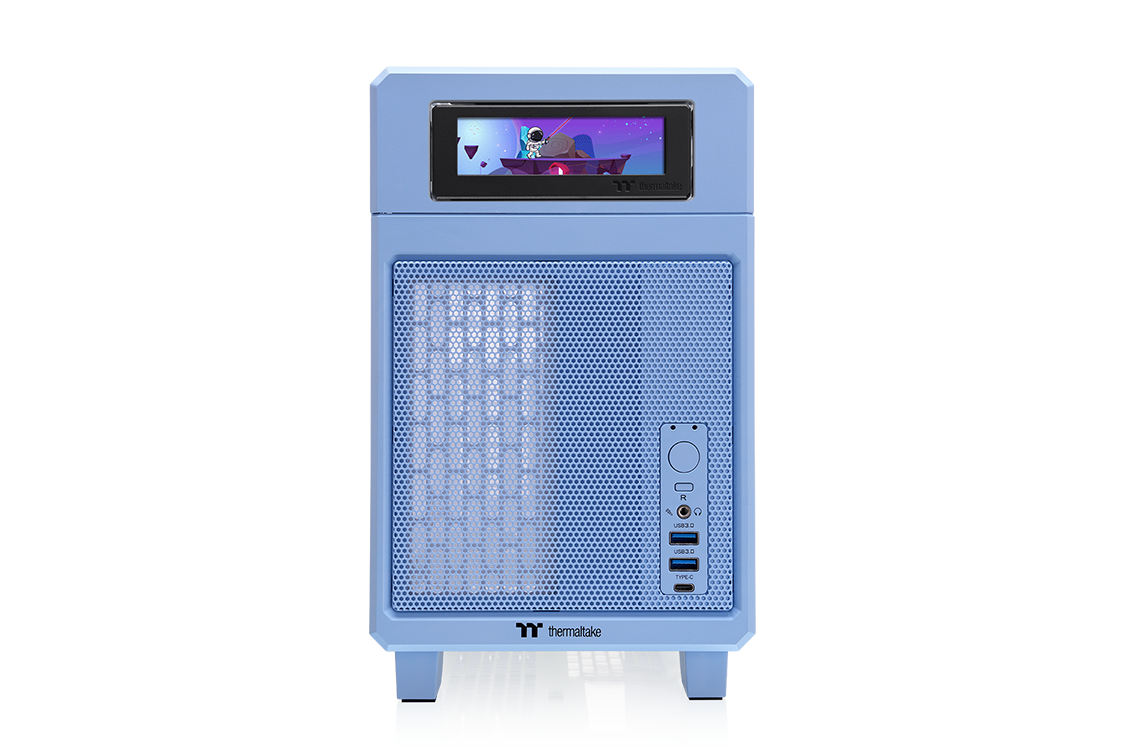

TR100 迷你型机箱 绣球花蓝搭配可加购的 3.9" LCD 扩充屏幕，让机箱呈现华丽的视觉效果。
3.9吋LCD液晶屏幕显示器可用TT RGB Plus 软件操控，不但能显示系统实时信息、时间以及当地天气，也能上传各种图像或GIF檔，为机箱增添个人风格。
图片仅供参考
定制化你的 LCD 液晶屏
透过TT RGB Plus，你可以藉由3.9吋LCD液晶屏监控计算机的实时信息或上传任何分辨率128*480的图片或GIF文件，也能切换成时间模式和天气模式，为机箱增添个人风格。

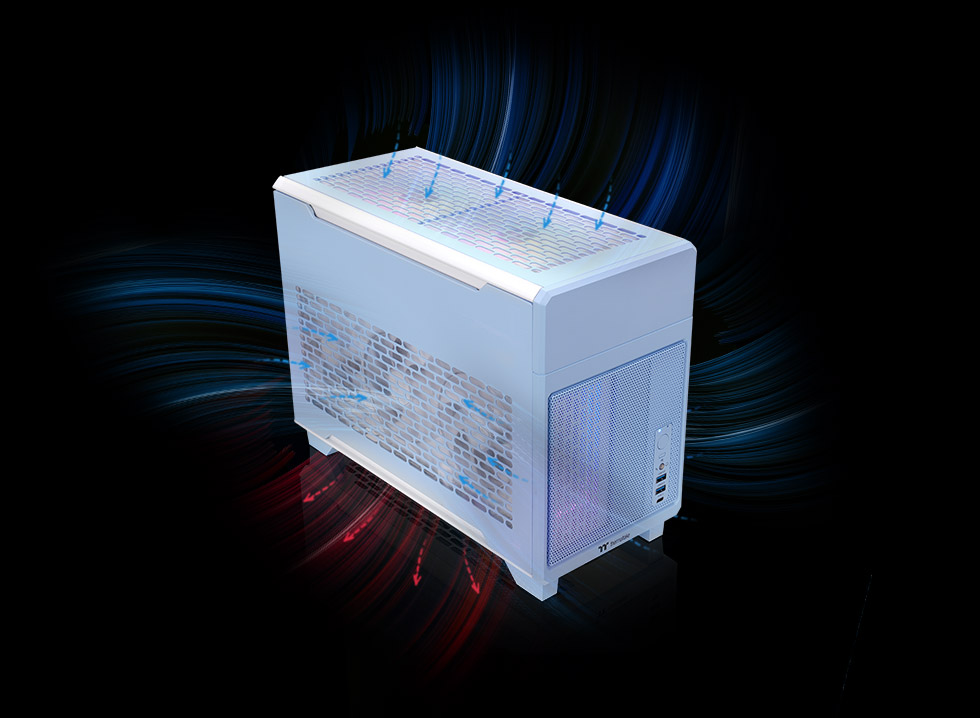

完善通风设计
尽管体积紧凑， TR100 迷你型机箱 绣球花蓝仍拥有精心设计的冷空气进气口和热空气排气口，确保内部温度始终保持在低水平。
图片仅供参考
不用麻烦了! 我们都帮你测试过了!
为确保产品的高质量，曜越科技坚持在严苛的条件下，对我们的产品进行压力测试。 我们将TR100 迷你型机箱 绣球花蓝安装高端的处理器、显示器、主板，以玩家常见硬件规格进行了三十分钟的满载测试，能更了解机箱在实际应用情况下的性能表现。
Test System
- Chassis：TR100
- Motherboard：ASUS ROG STRIX Z790-i Gaming WIFI
- CPU：Intel® Core™ i9-13900K Processor (TDP 253W)
- GPU：ASUS ROG Strix GeForce RTX® 4090 OC 24GB GDDR6X
- RAM：TOUGHRAM XG RGB D5 DDR5 6200 MT/s 32GB (16G x 2)
- SSD：Seagate SSD 120G
- PSU：Toughpower SFX 1000W- TT Premium Edition
- CPU Cooler：TH280 V2 Ultra EX ARGB Sync
- FANs： AIO:CT EX 140mm x 2

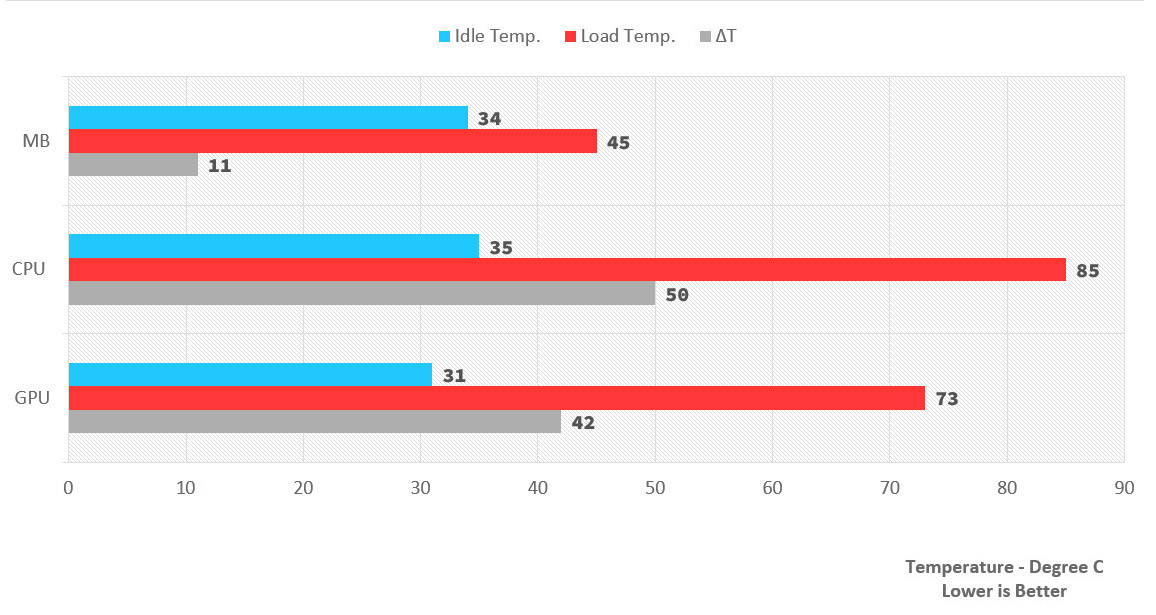

CPU & GPU 散热压力测试
TR100
独特设计打造优秀散热效果
透过热显像仪可以看到：受益于网孔面板设计的优异散热性能， TR100 迷你型机箱 绣球花蓝即便在高端硬件的高压测试之下仍能保持相对低的温度，维持系统的顺畅运作。
硬件支持与散热解决方案
尽管体积紧凑， TR100 迷你型机箱 绣球花蓝仍提供出色的硬件支持。它可支持高达 68mm 高度的 CPU 散热器、长度达 360mm 且宽度达 70mm 的高端显卡、长度 达130mm 的电源，以及两个 2.5“ SSD。散热方面，机箱顶部可安装两个 120mm/140mm 风扇或一个 280mm 的一体式水冷，以实现高效散热。
- 规格
- 风扇
- 水冷排
-
PSU
Max 130mm
-
GPU
Max 360mm
-
Motherboard
6.7” x 6.7” (Mini ITX)
-
Top Fan
120 mm x 2,
140 mm x 2
-
Top
1 x 240mm, 1 x 120mm
1 x 280mm, 1 x 140mm

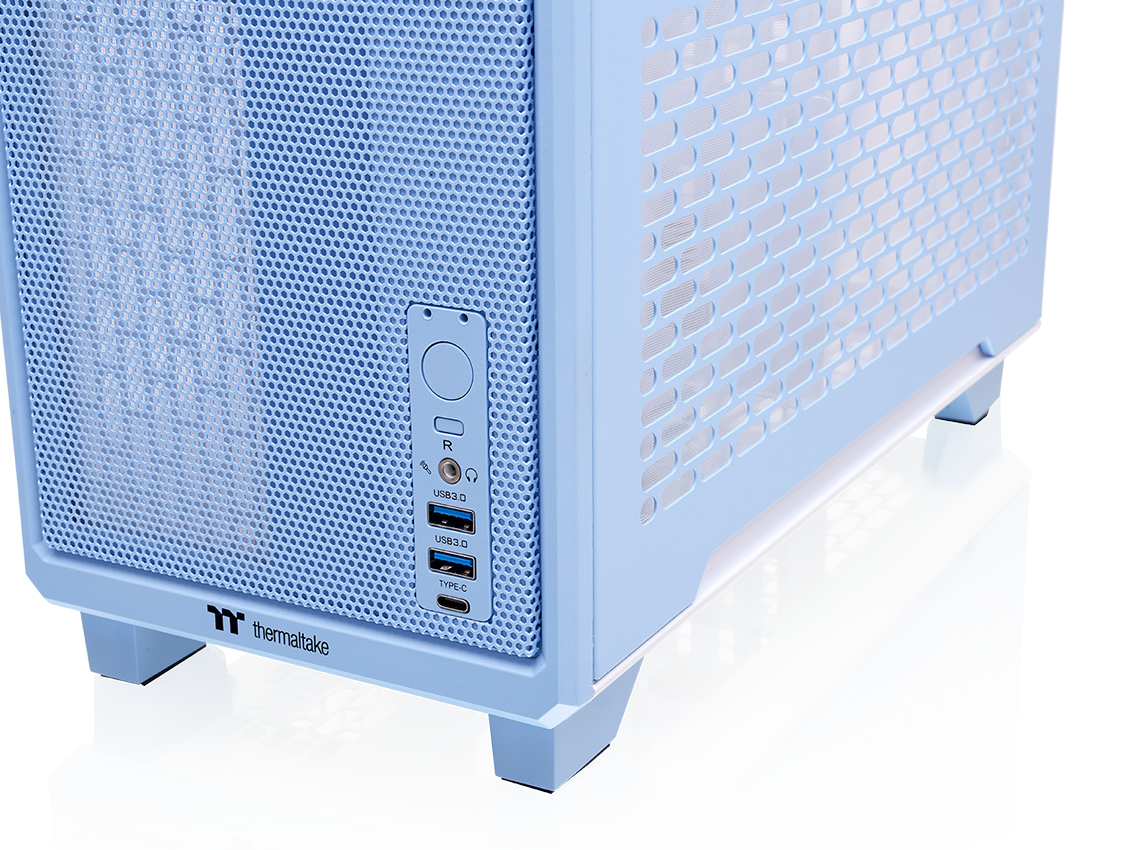

适才适所 一站式I/O界面规划

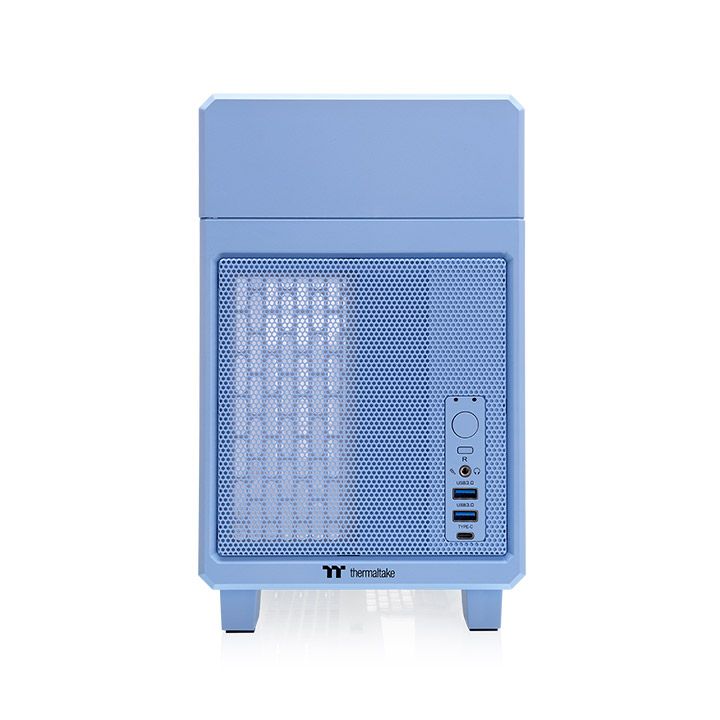

I/O界面上有:
- 电源按钮
- 重置按钮
- 高解析音讯 (HD Audio)
- 2 个 USB 3.0 Type-A
- 1 个 USB 3.2 Gen 2 Type-C

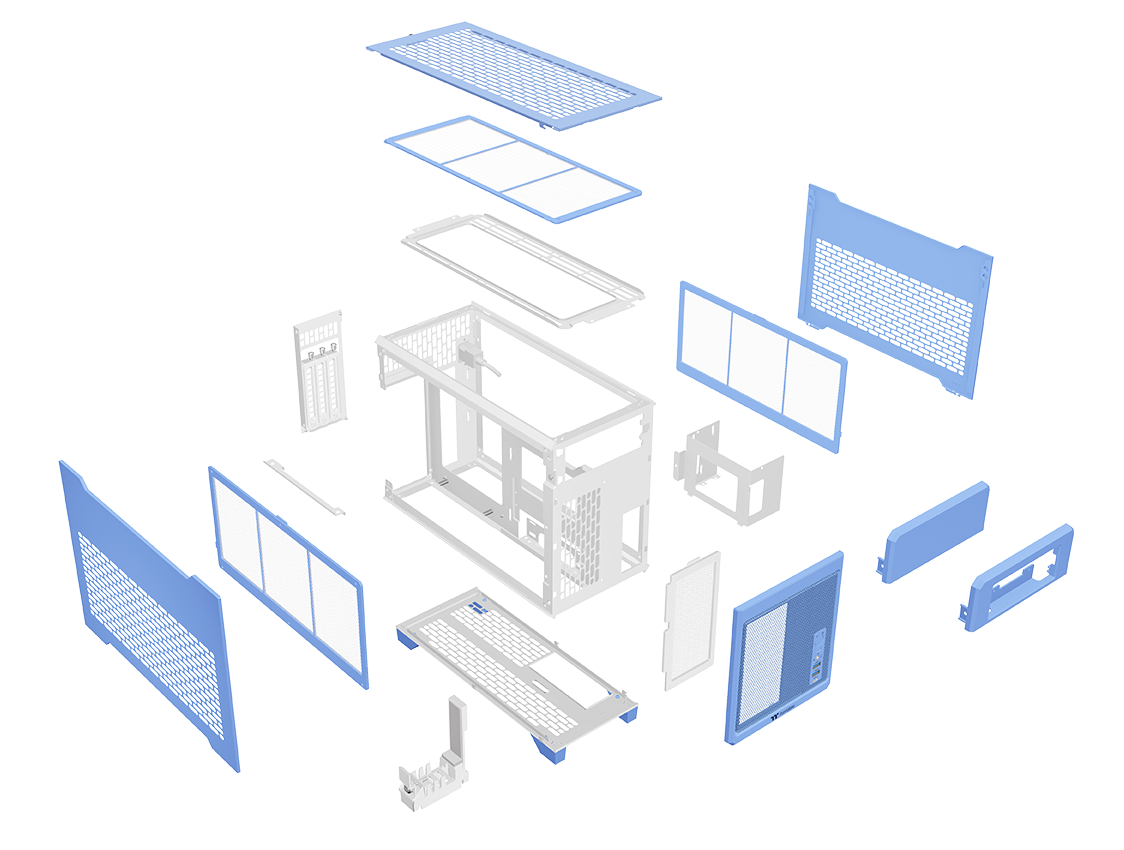

全模块化 灵活运用
全模块化设计让玩家能完整享受从零开始组装的乐趣，尽情打造专属自己的独特系统。
一体式水冷支持列表
一体式水冷支持列表
| 120mm | 240mm | 360mm | 140mm | 280mm | 420mm | |
|---|---|---|---|---|---|---|
| Front | - | - | - | - | - | - |
| Top | ● | ● | - | ● | ● | - |
| Rear | - | - | - | - | - | - |
风扇支持列表
风扇支持列表
| 120mm | 140mm | 200mm | |
|---|---|---|---|
| Front | - | - | - |
| Top | 2 | 2 | - |
| Rear | - | - | - |
| 型号 | CA-11A-00SFNN-00 |
|---|---|
| 系列 | TR100 |
| 机型 | Mini Case |
| 尺寸（高*宽*深） | 294 x 179 x 391 mm (11.58 x 7.05 x 15.39inch) |
| 侧窗 | Steel |
| 材质 | SPCC |
| PCI插槽 | 3 |
| 适用主机板 | 6.7” x 6.7” (Mini ITX) |
| I/ O连接埠 | USB 3.2 (Gen 2) Type-C x 1, USB 3.0 x 2, HD Audio x 1 |
| 电源供应器 | SFX / SFX-L (optional) |
| 风扇支持 | Top: 2 x 120mm, 1 x 120mm 2 x 140mm, 1 x 140mm |
| 水冷排支援 | Top Side(AIO): 1 x 240mm, 1 x 120mm 1 x 280mm, 1 x 140mm |
| 其馀相容性 | CPU cooler height limitation: 68mm VGA length limitation: 360mm VGA Width limitation: 70mm PSU length limitation: 130mm |
使用手册
- 档名
- 描述
- 尺寸
- Version
- Release Date
-
TR 100 Manual
- 2025-03-03
